Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu (m): | 14 | Lực đánh dấu (kN): | 1000 |
| Số nhóm ký tự: | 1 | Số ký tự: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50~220（Vô cấp） |

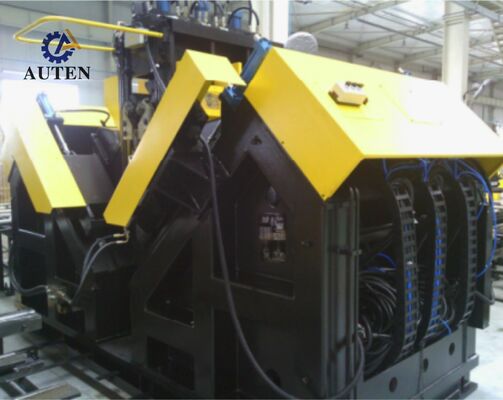

9 trục máy khoan góc CNC có tính năng khí atomization khô làm mát nội bộ
Sản phẩm giới thiệu:

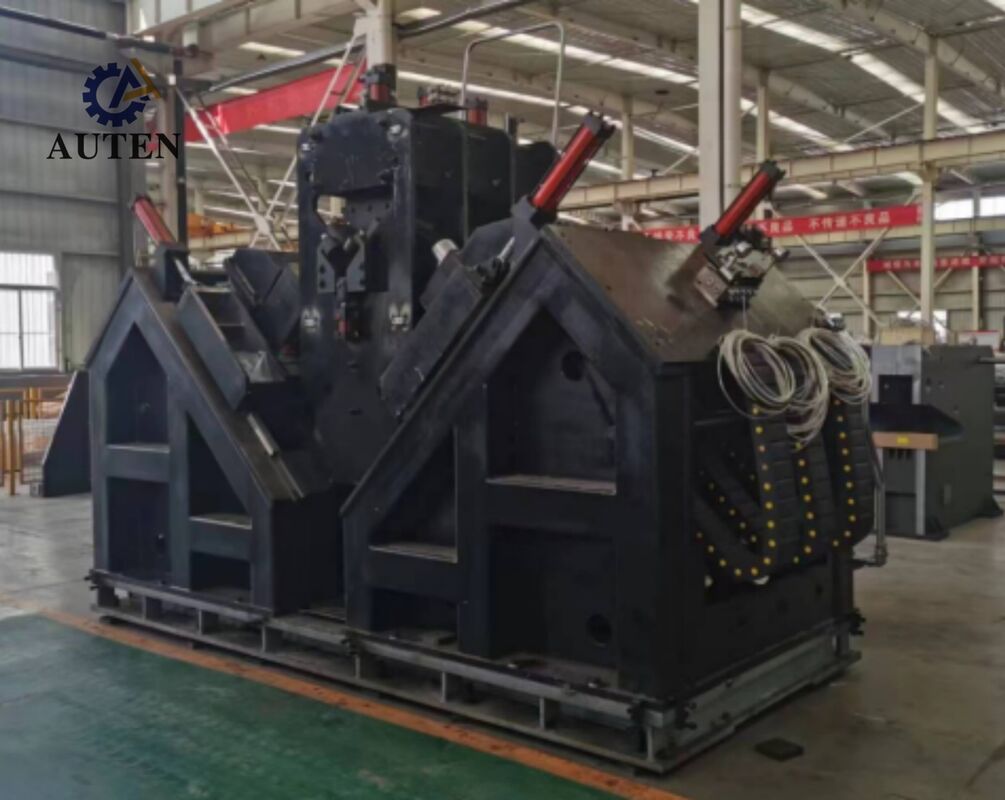

Dòng sản xuất khoan và đánh dấu thép góc CNC được thiết kế đặc biệt để gia công các hồ sơ thép góc lớn, cường độ cao được sử dụng trong sản xuất tháp truyền tải điện.Nó cung cấp vị trí lỗ chính xác và chất lượng khoan nhất quán trên tất cả các vị trí lỗ chỉ địnhBằng cách tích hợp công nghệ tự động hóa tiên tiến, hệ thống cải thiện năng suất sản xuất trong khi giảm thiểu việc xử lý bằng tay và sự tham gia của người vận hành.
Các thông số chính:
| Mô hình | ADM2532 |
| Kích thước góc (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| Chiều dài tối đa của chỗ trống (m) | 14 |
| Taper của trục khoan | BT2 |
| Chiều kính khoan tối đa (mm) | F40 |
| Số lượng khoan trên mỗi bên (phần) | 3 (6 tổng cộng ở cả hai bên) |
| Tốc độ xoay trục tối đa (r/min) | 6000 |
| Tốc độ cắt tối đa của khoan (m/min) | 200 |
| Các trục CNC | 9 |
| Phạm vi đánh dấu phía sau (mm) | 50-220 (không có bước) |
| Tốc độ cấp độ góc tối đa (m/min) | 40 |
| Lực đánh dấu (kN) | 1000/1200 |
| Số lượng nhóm ký tự | 4 |
| Số lượng nhân vật trong mỗi nhóm | 18 |
| Kích thước ký tự ((mm) | 14×10×19 |
| Hệ thống làm mát khoan | Không khí atomization khô làm mát nội bộ |
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | 34×8×3 |
Đặc điểm sản phẩm:
1Các dây chuyền sản xuất kết hợp một hệ thống xử lý vật liệu tự động bao gồm một conveyor cho ăn ngang, kệ tải xoay, hệ thống xả tự động, và cơ chế cho ăn chính xác.Các hoạt động khoan và đánh dấu được tích hợp vào quy trình sản xuất liên tục, cho phép xử lý và gia công hoàn toàn tự động.

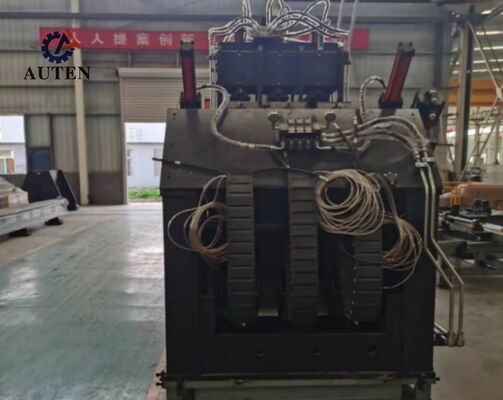

2Hệ thống khoan được trang bị các trục BT40 chính xác cao được sản xuất ở Đài Loan có tính năng cung cấp chất làm mát bên trong, cung cấp độ chính xác khoan đáng tin cậy và hiệu quả gia công.Sáu đầu khoan được điều khiển CNC được lắp đặt, với ba vị trí ở mỗi bên của thép góc.Các đầu khoan đối diện có thể đồng thời xử lý lỗ của cùng một đường kính trong khi duy trì khoảng cách nhất quán từ các cạnh trên của các vòm thép góc.
3Phần mềm điều hành cung cấp một giao diện hai ngôn ngữ tiếng Trung / tiếng Anh với bố cục thân thiện với người dùng và hình dung rõ ràng của bản vẽ mảnh làm việc, đơn giản hóa hoạt động và quản lý sản xuất.
4. Lập trình là hiệu quả và thuận tiện. Các nhà khai thác có thể tạo ra các chương trình gia công bằng cách nhập các thông số thiết yếu, bao gồm kích thước đồ đạc, đường kính lỗ, khoảng cách lỗ,và số lượng lỗNgoài ra, phần mềm chi tiết CAD / CAM có thể được sử dụng để chuyển đổi dữ liệu thiết kế thành các tệp gia công.tạo thuận lợi cho việc tích hợp các quy trình thiết kế kỹ thuật và sản xuất.
5Các thành phần thủy lực, khí và điện thiết yếu được lấy từ các nhà sản xuất có uy tín và các thương hiệu công nghiệp được thành lập, giúp đảm bảo hoạt động đáng tin cậy, hiệu suất nhất quán,và kéo dài tuổi thọ thiết bị.
6Một chức năng chẩn đoán lỗi tự động tích hợp cho phép hệ thống xác định các sự bất thường của thiết bị một cách hiệu quả, đơn giản hóa việc khắc phục sự cố và giảm thời gian ngừng bảo trì.
7Một đơn vị cắt râu có sẵn như một cấu hình tùy chọn.Cơ chế cắt hai lưỡi dao của nó được thiết kế để cung cấp cắt thép góc hiệu quả và mở rộng khả năng xử lý của dây chuyền sản xuất.
Các mẫu này minh họa một loạt các thông số kỹ thuật tiêu chuẩn và cấu hình lỗ của thép góc thường được sử dụng trong việc xây dựng các tháp đường truyền.Chúng phục vụ như một tài liệu tham khảo trực quan cho người sử dụng tương lai hoặc kiểm tra viên để đánh giá hiệu suất hoạt động của thiết bị, cung cấp các điểm chuẩn rõ ràng và có thể đo lường để xác định xem thiết bị có phù hợp với các tiêu chuẩn sản xuất yêu cầu cho sản xuất tháp đường truyền hay không.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp truyền tải chịu được điều kiện thời tiết khắc nghiệt và tải trọng đáng kể,thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành các cấu trúc chịu tải lõi của thápNó thực hiện hiệu quả khoan và đóng dấu các hoạt động trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các yếu tố cấu trúc thiết yếu khác,đảm bảo độ chính xác kích thước chính xác và hiệu suất kết nối đáng tin cậyKết quả là, nó góp phần đáng kể vào tính toàn vẹn cấu trúc và sự ổn định lâu dài của các tháp truyền tải trong suốt suốt cuộc đời hoạt động của chúng.
