Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |
| Làm nổi bật: | máy mài nội bộ cnc,máy mài hồ sơ cnc |
||

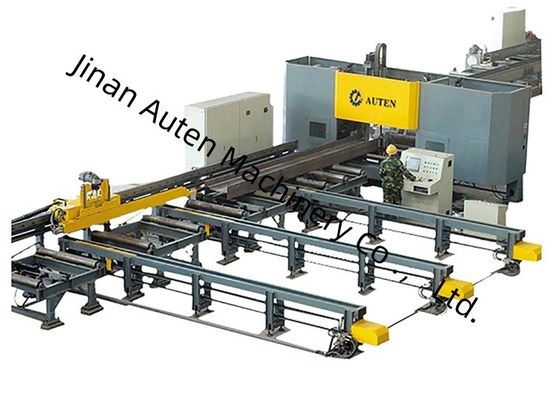

Máy đánh dấu và cắt râu 3 trục BT40 CNC Beam Drilling Machine Beam Length 2000~13000mm
Sử dụng máy công cụ:
Máy công cụ này chủ yếu được sử dụng để khoan, chạm và đánh dấu thép hình H, thép kênh và thép khác.Mỗi khuôn mặt có một trục., và tạp chí công cụ hàng tương ứng có thể chứa tối đa 4 thông số kỹ thuật của khoan.
Nó có các đặc điểm của hiệu quả xử lý cao, độ chính xác cao, hoạt động dễ dàng và ứng dụng rộng rãi.tháp và lưới điện.
Cấu trúc và cấu hình máy công cụ:

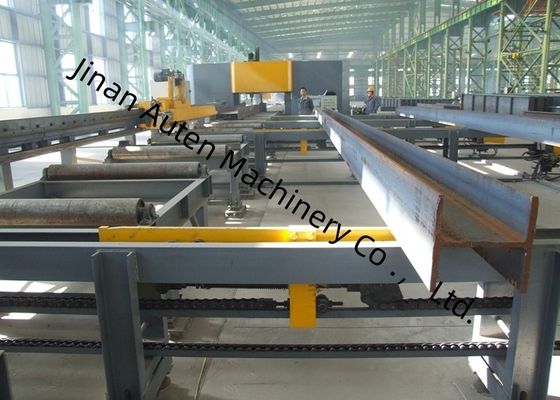

Máy dụng cụ này chủ yếu bao gồm máy khoan, xe tải cho ăn, kênh cho ăn, kênh xả, hệ thống làm mát, hệ thống thủy lực, hệ thống khí nén, hệ thống bôi trơn, hệ thống điện,Các máy công cụ thông qua một giường cố định và cấu trúc đồ đạc di động. cấu trúc này của khoan ba chiều là thuận tiện cho sản xuất tự động.
Máy khoan
Máy khoan chủ yếu bao gồm một cơ sở, một giường, một slide di động, một hộp trục, một thiết bị ép trên, một thiết bị kẹp bên và một tạp chí công cụ hàng.
Máy công cụ có ba hộp trục, cụ thể là mặt cố định, mặt di động và hộp trục đơn vị trên, được sử dụng để khoan theo chiều ngang và dọc.Mỗi hộp trục có thể được vận hành độc lập và có thể hoàn thành các hoạt động khoan cùng một lúc, giúp cải thiện đáng kể hiệu quả sản xuất. Mỗi hộp trục có một bộ trục cơ khí tốc độ cao BT40,và tạp chí công cụ hàng tương ứng có thể được lắp đặt với tối đa 4 đường kính khoan (khi không có công cụ trên trục), và 4 đường kính lỗ khác nhau có thể được tự động xử lý khi phần làm việc được kẹp một lần.làm việc về phía trước và nhanh chóng trở lại có thể đạt được thông qua kiểm soát chương trìnhĐộng cơ trục được điều khiển bởi một động cơ servo trục, và tốc độ được điều chỉnh không ngừng với một phạm vi điều chỉnh tốc độ rộng.
Ba đơn vị hộp trục được treo ở phía giường, và mỗi đơn vị hộp trục được điều khiển bởi hai bộ động cơ servo để đạt được chuyển động ngang và dọc của hộp trục,được điều khiển bởi các ốc vít và được hướng dẫn bởi các hướng dẫn cán tuyến tính chính xácThiết bị này nhấn phần làm việc theo hai hướng trong quá trình khoan.Một xi lanh thủy lực thúc đẩy một cơ chế ép trên mảnh làm việc để ép mảnh làm việc chống lại con lăn hỗ trợ ngang, và một xi lanh thủy lực thúc đẩy một cơ chế ép bên để ép mảnh làm việc từ bên.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 500×500mm | |
| Min. Kích thước chiều rộng x chiều cao | 100×100mm | ||
| Chiều dài chùm | 2000-13000mm | ||
| Thép kênh | 10# ¢ 40# | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 11 kW | ||
| Tốc độ xoắn | 100 ≈ 3000 vòng/phút | ||
| Chiều kính lỗ | φ5??φ30 mm | ||
| Trục CNC | Công suất động cơ phụ trợ của trục X | Khoảng 4,5 kW | |
| Sức mạnh của động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Sức mạnh của động cơ servo của trục định vị khoan thẳng đứng | Khoảng 3 kW | ||
| Động cơ phụ tùng của máy khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Qty. | 3 | |
| Loại | Phong cách hàng | ||
| Khả năng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
