Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan | Tối đa. Kích thước chiều rộng x chiều cao: | 700 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 12200mm |
| Mô hình trục chính chính: | BT40 | Công suất động cơ: | 11kw |
| Tốc độ trục chính: | 100 ～ 3000 r/phút | đường kính lỗ: | 5 ～ 30 mm |
| Làm nổi bật: | Máy khoan cầu kỹ thuật xây dựng,Dòng máy khoan chùm CNC,BT40 Máy khoan sợi đinh chính |
||
Dự án cầu kỹ thuật xây dựng sử dụng máy khoan cột CNC BT40 Trục chính
Ngành ứng dụng:
Máy công cụ này được thiết kế đặc biệt cho các hoạt động khoan trên thép hình H. Nó sử dụng ba tốc độ cao, khoan khoan chính xác để thực hiện khoan mảnh làm việc,cung cấp độ chính xác gia công xuất sắc và hoạt động thân thiện với người dùngLà một phần thiết bị cốt lõi hiệu quả cao trong ngành công nghiệp cấu trúc thép, nó tìm thấy ứng dụng rộng rãi trong kỹ thuật xây dựng, các dự án cầu, tháp truyền, khung lưới,và các lĩnh vực liên quan khác.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 700 × 500mm | |
| Min. Kích thước chiều rộng x chiều cao | 100×100mm | ||
| Chiều dài chùm | 200012200mm | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 11 kW | ||
| Tốc độ xoắn | 100 ≈ 3000 vòng/phút | ||
| Chiều kính lỗ | φ5??φ30 mm | ||
| Trục CNC | Công suất động cơ phụ trợ của trục X | Khoảng 5 kW | |
| Sức mạnh của động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Sức mạnh của động cơ servo của trục định vị khoan thẳng đứng | Khoảng 3 kW | ||
| Động cơ phụ tùng của máy khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Qty. | 3 | |
| Loại | Phong cách hàng | ||
| Khả năng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
| Kích thước máy | Khoảng 33x5.5x3.3m | ||

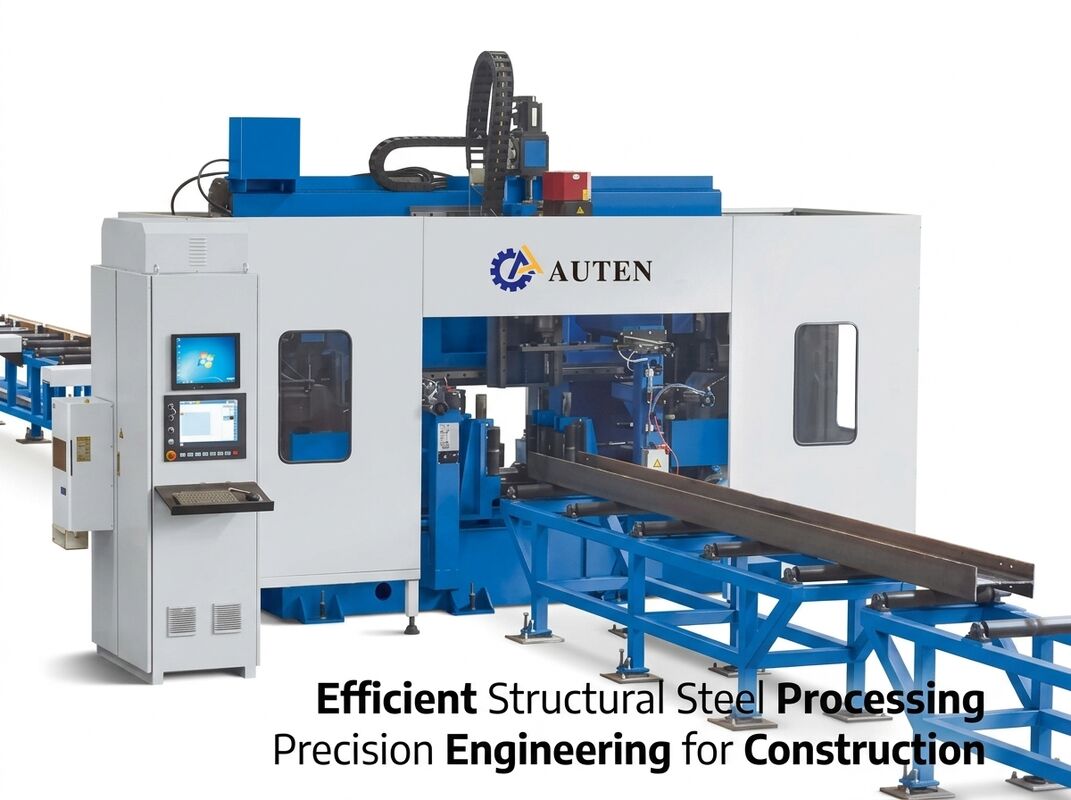

Các thành phần của máy khoan CNC
Dòng máy khoan CNC chủ yếu bao gồm các thành phần chính, bao gồm khung máy chính, hệ thống cấp CNC, đường vận chuyển cấp ra, hệ thống làm mát, hệ thống thủy lực, hệ thống khí nén,hệ thống bôi trơn, hệ thống điện, và một chiếc xe thu gom phế liệu.Cấu hình này cung cấp khả năng khoan 3D, cho phép các quy trình sản xuất hoàn toàn tự động và đảm bảo hoạt động sản xuất hiệu quả, nhất quán và đáng tin cậy.
1. Cơ thể máy chính
Cơ máy chính chủ yếu bao gồm cơ sở, giường, bàn trượt di động, đầu máy, thiết bị ép trên, thiết bị ép bên và tạp chí công cụ loại hàng.Ghế được đặc trưng bởi độ cứng và ổn định đặc biệt, cho phép nó chịu được các lực và rung động được tạo ra trong các hoạt động gia công tốc độ cao.Sự mạnh mẽ cấu trúc này đảm bảo rằng máy công cụ duy trì độ chính xác gia công nhất quán trong tất cả các giai đoạn hoạt động.
2Hệ thống làm mát
Máy khoan được làm mát bằng một hệ thống làm mát aerosol, kết hợp không khí nén với nước làm mát.bền vững môi trườngMột vòi phun linh hoạt được gắn trên đầu máy,cho phép điều chỉnh thuận tiện vị trí phun để đảm bảo làm mát liên tục và hiệu quả của máy khoan trong khi hoạt động.
3Hệ thống bôi trơn
Hệ thống này sử dụng một sự sắp xếp bôi trơn lai, tích hợp cả hai phương pháp tập trung và thủ công.bôi trơn theo kế hoạch cho các hướng dẫn tuyến tính được chỉ định và các ốc vít dẫn, trong khi tất cả các điểm bôi trơn còn lại được phục vụ bằng tay.

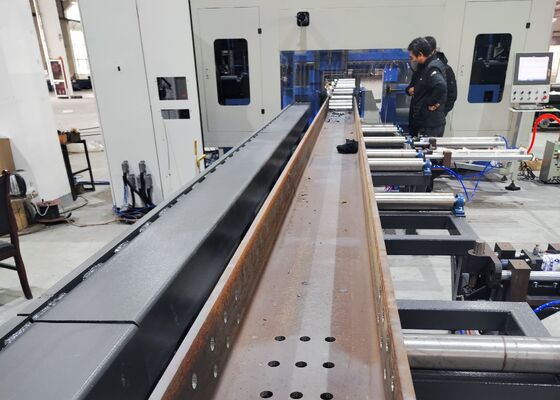

Máy công cụ này được thiết kế đặc biệt để khoan, chạm và đánh dấu các hoạt động trên các sợi H, thép kênh và nhiều loại đồ thép khác.Nó chứa các thành phần thép của các thông số kỹ thuật khác nhau trong khi duy trì độ chính xác cao và hiệu quả hoạt động trong suốt toàn bộ chu kỳ chế biếnTrong các buổi trình diễn,Máy hiệu quả thể hiện khả năng của nó bằng cách sử dụng các mẫu chùm H tiêu chuẩn (với chiều rộng vòm và độ dày web khác nhau) và các mẫu thép kênh có kích thước khác nhauNhững mảnh minh họa này minh họa rõ ràng khả năng của máy để đạt được vị trí lỗ chính xác, các sợi được chạm chính xác,và mô hình đánh dấu được xác định rõ ràng chứng minh đầy đủ tính chính xác và độ tin cậy đặc biệt của nó trong các ứng dụng thực tế.

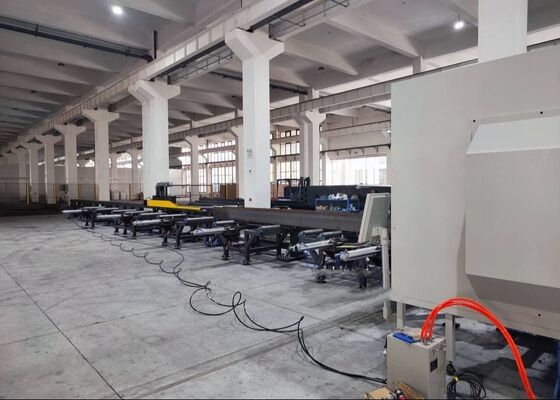

Máy khoan hạch CNC tốc độ cao được sử dụng chủ yếu trong các xưởng chế tạo cấu trúc thép và các dự án xây dựng cầu.nó thực hiện gia công chính xác trên các chùm H được sử dụng trong khung và các yếu tố hỗ trợ, cung cấp một nền tảng đáng tin cậy cho việc lắp ráp chính xác và ổn định các cấu trúc thép.tăng cường tính toàn vẹn cấu trúc và đảm bảo khả năng chịu tải trọng lâu dài của cây cầuHiệu quả hoạt động đặc biệt của nó cung cấp hỗ trợ kỹ thuật đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, tạo điều kiện cho việc thực hiện dự án suôn sẻ và kịp thời.
