Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan | Tối đa. Kích thước chiều rộng x chiều cao: | 700 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 12200mm |
| Mô hình trục chính chính: | BT40 | Công suất động cơ: | 11kw |
| Tốc độ trục chính: | 100 ～ 3000 r/phút | đường kính lỗ: | 5 ～ 30 mm |
| Làm nổi bật: | Máy cắt CNC I Beam Drilling,I Beam khoan cắt máy dây chuyền,cnc I Beam khoan cắt dây chuyền |
||

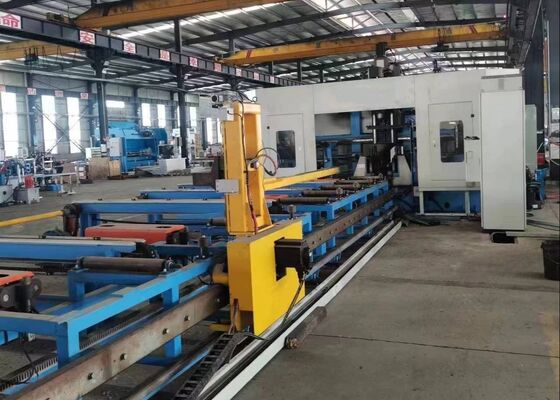

Mô hình BHD700 Cnc I Beam Drilling Cutting Machine Line φ5 ∙ φ30mm Độ kính lỗ trục chính
Ngành ứng dụng:
Máy công cụ này được thiết kế đặc biệt cho các hoạt động khoan trên thép hình H. Nó có ba tốc độ cao, chính xác khoan trục để thực hiện khoan mảnh làm việc,cung cấp độ chính xác gia công xuất sắc và tạo điều kiện cho hoạt động thân thiện với người dùngLà một tài sản hiệu quả cao quan trọng trong ngành công nghiệp cấu trúc thép, nó được sử dụng rộng rãi trong các dự án xây dựng, kỹ thuật cầu, tháp truyền, khung lưới,và các lĩnh vực liên quan khác.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 700 × 500mm | |
| Min. Kích thước chiều rộng x chiều cao | 100×100mm | ||
| Chiều dài chùm | 200012200mm | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 11 kW | ||
| Tốc độ xoắn | 100 ≈ 3000 vòng/phút | ||
| Chiều kính lỗ | φ5??φ30 mm | ||
| Trục CNC | Công suất động cơ phụ trợ của trục X | Khoảng 5 kW | |
| Sức mạnh của động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Sức mạnh của động cơ servo của trục định vị khoan thẳng đứng | Khoảng 3 kW | ||
| Động cơ phụ tùng của máy khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Qty. | 3 | |
| Loại | Phong cách hàng | ||
| Khả năng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
| Kích thước máy | Khoảng 33x5.5x3.3m | ||

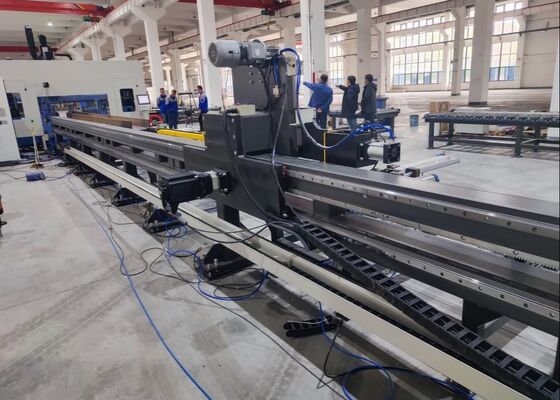

Các thành phần của máy khoan CNC
Dòng máy khoan CNC chủ yếu bao gồm các thành phần quan trọng, bao gồm khung máy chính, cơ chế cấp CNC, máy vận chuyển cấp ra, đơn vị làm mát, hệ thống thủy lực,hệ thống khí nén, hệ thống bôi trơn, hệ thống điện, và một chiếc xe thu gom phế liệu.Chức năng khoan 3D được cung cấp bởi sự sắp xếp này cho phép quy trình sản xuất hoàn toàn tự động, do đó đảm bảo hiệu quả và hiệu suất sản xuất nhất quán.

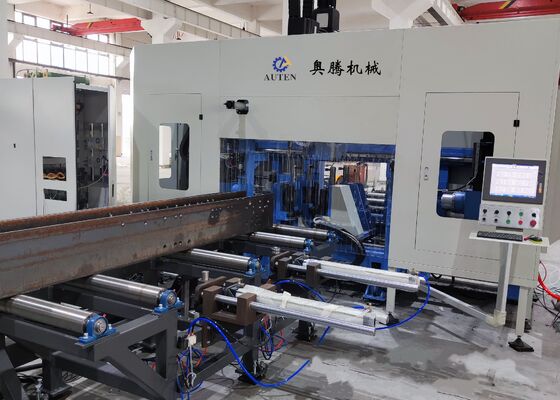

1. Cơ thể máy chính
Cơ thể máy chính chủ yếu bao gồm cơ sở, giường, bàn trượt di động, đầu máy, thiết bị kẹp trên, thiết bị kẹp bên và tạp chí công cụ loại hàng.Ghế được đặc trưng bởi độ cứng và ổn định vượt trội, cho phép nó chịu được các lực và rung động được tạo ra trong các hoạt động gia công tốc độ cao.Sự mạnh mẽ cấu trúc này đảm bảo rằng máy duy trì độ chính xác gia công nhất quán trong tất cả các giai đoạn hoạt động.
2Hệ thống làm mát
Máy khoan được làm mát thông qua kỹ thuật làm mát aerosol, thực hiện thông qua việc sử dụng kết hợp không khí nén và nước làm mát.tăng hiệu quả chi phí, thân thiện với môi trường, và giảm thiểu mài mòn máy khoan.do đó đảm bảo làm mát liên tục của máy khoan trong suốt quá trình hoạt động.
3Hệ thống bôi trơn
Hệ thống này sử dụng một sự sắp xếp lai tích hợp trung tâm và bôi trơn thủ công.độ bôi trơn được đo với các hướng dẫn tuyến tính và các ốc vít dẫn cụ thể, trong khi tất cả các điểm bôi trơn còn lại được phục vụ bằng tay.
Máy công cụ này được thiết kế đặc biệt cho các hoạt động khoan, chạm và đánh dấu trên các sợi H, thép kênh và một loạt các mảnh thép khác.Nó chứa các thành phần thép với các thông số kỹ thuật khác nhau trong khi duy trì độ chính xác cao và hiệu quả hoạt động trong toàn bộ chu kỳ chế biếnTrong các buổi trình diễn,Máy hiệu quả thể hiện hiệu suất của nó bằng cách sử dụng các mẫu chùm H tiêu chuẩn (với chiều rộng vòm và độ dày web khác nhau) và các mẫu thép kênh có kích thước khác nhauNhững mảnh trình diễn này rõ ràng làm nổi bật khả năng của máy để đạt được vị trí lỗ chính xác, mượt màvà các mẫu đánh dấu khác biệt chứng minh đầy đủ độ chính xác và độ tin cậy vượt trội của nó trong các ứng dụng thực tế.
Máy khoan hạch CNC tốc độ cao được sử dụng chủ yếu trong các cơ sở chế tạo cấu trúc thép và các dự án xây dựng cầu.nó thực hiện gia công chính xác trên các chùm H được sử dụng trong khung và cấu trúc hỗ trợ, cung cấp một nền tảng đáng tin cậy cho việc lắp ráp chính xác và ổn định các cấu trúc thép.tăng cường độ bền cấu trúc của cây cầu và đảm bảo khả năng chịu tải trọng lâu dàiHiệu quả hoạt động đặc biệt của nó cung cấp hỗ trợ kỹ thuật đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, tạo điều kiện cho việc thực hiện các dự án suôn sẻ và kịp thời.
