Với thiết kế tùy chỉnh máy đánh dấu khoan thép góc CNC 34 × 8 × 3m kích thước tổng thể

Với thiết kế tùy chỉnh máy đánh dấu khoan thép góc CNC 34 × 8 × 3m kích thước tổng thể

Sử dụng sản phẩm:

Dòng sản xuất đâm thép góc CNC được thiết kế tùy chỉnh này được xây dựng đặc biệt cho các hoạt động khoan và đâm trên thép góc lớn, cường độ cao,một vật liệu cấu trúc quan trọng được sử dụng rộng rãi trong sản xuất tháp đường truyềnDòng sản xuất có khả năng chế biến chính xác tất cả các lỗ được chỉ định trong các thành phần thép góc, cung cấp chất lượng lỗ xuất sắc, độ chính xác vị trí chính xác, hiệu quả sản xuất cao,và một mức độ cao của khả năng xử lý tự động.

Các thông số chính:

Đặc điểm sản phẩm:

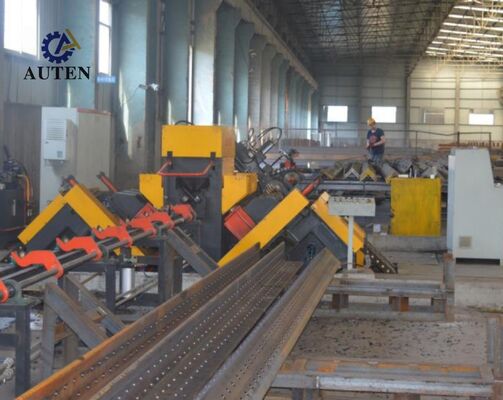

Dòng sản xuất khoan thép góc CNC kết hợp một hệ thống xử lý tự động cao,bao gồm một đơn vị tải tự động với một máy vận chuyển vật liệu ngang và cơ chế tải xoay, một hệ thống thả tự động, và một hệ thống cho ăn đồ đạc thông minh.loại bỏ yêu cầu can thiệp thủ công trong quá trình sản xuấtTự động hóa tích hợp này làm giảm lượng lao động, cải thiện hiệu suất sản xuất, duy trì chất lượng gia công nhất quán và đảm bảo hoạt động thiết bị ổn định và đáng tin cậy.

Đơn vị đánh dấu của dây chuyền sản xuất đánh dấu và đánh dấu thép góc CNC sử dụng cấu trúc khung kín cứng,cung cấp độ cứng cấu trúc tuyệt vời và độ chính xác đánh dấu nhất quán trong quá trình hoạt động liên tục kéo dàiBộ bao gồm một cơ sở hỗ trợ cố định được gắn trên khung máy, một bàn làm việc di động và một đầu đánh dấu ký tự chạy bằng thủy lực.Dựa trên các chương trình gia công được tạo ra bởi hệ thống điều khiển CNC, các hoạt động đánh dấu được thực hiện tự động tại các tọa độ được chỉ định trong bản vẽ kỹ thuật. the marking unit incorporates a manual adjustment mechanism that enables flexible vertical positioning of the movable marking assembly and precise adjustment of the marking head according to specific production requirements.

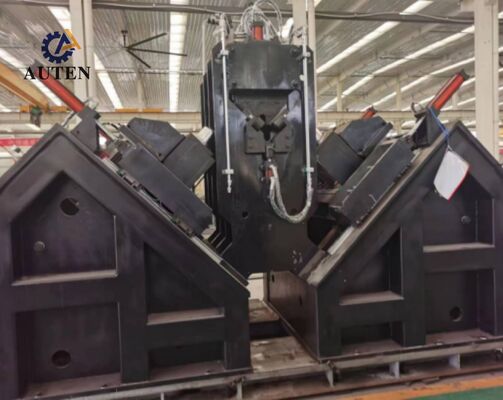

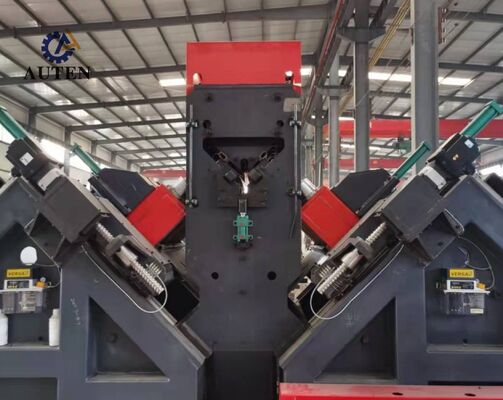

Hệ thống khoan của thiết bị xử lý tháp truyền số CNC cung cấp độ chính xác định vị cao và hiệu suất gia công ổn định.Cơ chế cho ăn vật liệu được cung cấp bởi một động cơ servo hiệu suất cao và sử dụng truyền rack-and-pinion để đạt được chuyển động mảnh công việc trơn tru và chính xácMột thiết bị phát hiện vị trí rack, kết hợp với một bộ mã hóa phản hồi chính xác cao,thiết lập một hệ thống định vị vòng kín hoàn chỉnh để đảm bảo vị trí vật liệu chính xác và đáng tin cậy trong suốt quá trình gia côngTrong khi đó, các đầu khoan hoạt động dọc theo cả hai hướng sườn của thép góc được servo-động tác thông qua các cơ chế truyền bánh vít chính xác, cung cấp vị trí lỗ chính xác,ổn định gia công nhất quán, và chất lượng chế biến cao hơn cho các thành phần thép góc.

Hệ thống điều khiển CNC dựa trên máy tính công nghiệp được trang bị giao diện điều hành bằng tiếng Trung dễ sử dụng,cho phép nhân viên sản xuất điều khiển các chức năng máy một cách thuận tiện và hiệu quảHệ thống cung cấp hình ảnh đồ họa của cấu hình mảnh làm việc và dữ liệu tọa độ lỗ, hỗ trợ xác minh gia công và theo dõi quy trình thời gian thực.Nó cũng cho phép nhập trực tiếp các chương trình gia công được tạo ra bởi phần mềm lập trình chuyên nghiệp, cải thiện đáng kể hiệu quả lưu trữ, phân loại, truy xuất và quản lý sản xuất toàn diện của chương trình CNC.

Các mẫu trình diễn bao gồm một loạt các kích thước thép góc tiêu chuẩn và các mẫu lỗ đại diện thường được sử dụng trong sản xuất tháp đường truyền.Những mẫu đồ đạc này cho phép khách hàng, kỹ sư và nhân viên kiểm soát chất lượng để đánh giá trực tiếp khả năng gia công của thiết bị, bao gồm độ chính xác khoan, chất lượng đánh dấu, tính nhất quán kích thước,và hiệu suất xử lý tổng thểLà các thành phần tham chiếu thực tế, các mẫu cung cấp một cơ sở hiệu quả để xác minh tính phù hợp của máy cho các yêu cầu sản xuất tháp truyền động thực tế.

Trong các ứng dụng truyền tải điện cực cao (UHV), các tháp truyền tải cần phải chịu được điều kiện môi trường khắc nghiệt, tải trọng cấu trúc đáng kể,và căng thẳng hoạt động lâu dàiHệ thống xử lý thép góc CNC này được phát triển đặc biệt để sản xuất các thành phần thép góc tạo thành khung chịu tải chính của tháp truyền tải.Nó thực hiện các hoạt động khoan và đánh dấu chính xác cao trên thép góc được sử dụng trong cơ thể tháp, cánh tay chéo và các thành phần cấu trúc thiết yếu khác, đảm bảo vị trí lỗ chính xác, chất lượng kết nối đáng tin cậy và lắp ráp chính xác.an toàn hoạt động, và độ tin cậy dịch vụ lâu dài, hệ thống cung cấp một giải pháp sản xuất hiệu quả và đáng tin cậy cho cơ sở hạ tầng truyền tải điện hiện đại và sản xuất tháp truyền tải khối lượng lớn.
