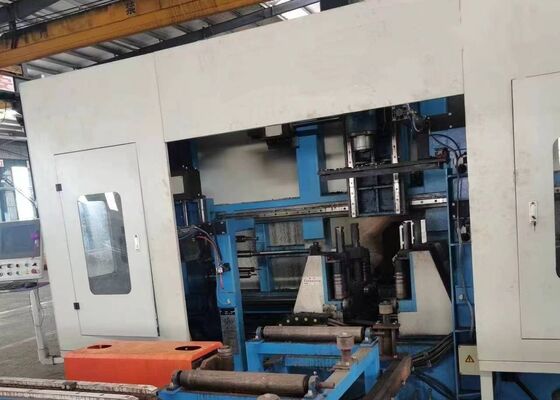

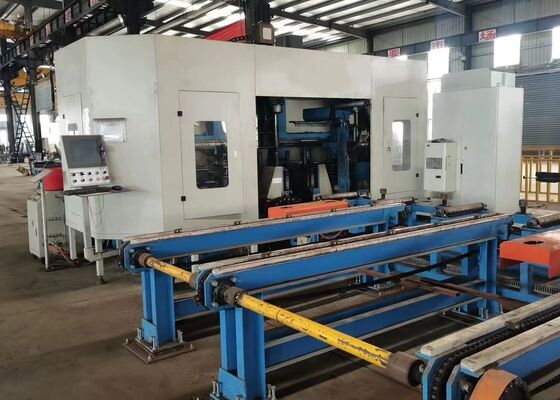

Máy Khoan Dầm H CNC Tốc Độ Cao Công Nghiệp Với Ba Trục Chính Độc Lập

Máy khoan hạch H CNC công nghiệp tốc độ cao với ba vòng xoắn độc lập

Sản phẩm giới thiệu:

Dòng khoan chùm CNC này được thiết kế đặc biệt cho các ứng dụng khoan chính xác cao trên các thành phần cấu trúc chùm H. Được trang bị ba đơn vị trục chính xác tốc độ cao,Máy cung cấp hiệu suất khoan đa hướng hiệu quả với độ chính xác gia công tuyệt vời và thuận tiện hoạt độngLà một giải pháp chế biến đáng tin cậy và tiên tiến cho ngành công nghiệp sản xuất thép, nó được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm các cấu trúc thép xây dựng, kỹ thuật cầu,Sản xuất tháp truyền tải, và các dự án cấu trúc lưới điện quy mô lớn.

Thông tin cấu hình sản phẩm:

Tính năng sản phẩm

1. Máy khoan và cắt h-beam 3D CNC bao gồm khung máy hạng nặng, hệ thống cho ăn CNC, hệ thống vận chuyển vật liệu, hệ thống điều khiển điện, hệ thống thủy lực, hệ thống làm mát,hệ thống bôi trơn, bộ sưu tập phế liệu và các thành phần phụ trợ khác. có một giường máy cố định kết hợp với cấu trúc đồ đạc di động,thiết bị được tối ưu hóa đặc biệt cho gia công chùm H kích thước lớnNó hỗ trợ sản xuất tự động liên tục và cung cấp hiệu quả xử lý xuất sắc và ổn định hoạt động.

2Cấu trúc máy bao gồm giường chính, bộ máy bàn trượt CNC, cơ chế hỗ trợ, các đơn vị kẹp trên, các đơn vị kẹp bên và hệ thống phát hiện mảnh làm việc.Các tập hợp trượt CNC bao gồm trượt bên cố định, slide bên di động, và các đơn vị trượt trục trên. phát triển đặc biệt cho gia công chùm H, mỗi tập hợp trượt tích hợp một tấm trượt, cơ sở trượt, đầu trục,Vòng xoắn cơ khí tốc độ cao, xi lanh công cụ, động cơ tần số biến đổi, động cơ servo, đường dẫn tuyến tính và vít dẫn chính xác, đảm bảo vị trí chính xác và hiệu suất gia công ổn định.

3. Hệ thống cho ăn CNC bao gồm các ổ đỡ hỗ trợ, cơ chế truyền rack và pinion, động cơ servo, giảm và điều khiển cho ăn.Máy điều khiển chuyển chính xác các mảnh H-beam theo hướng trục X, đảm bảo kiểm soát cấp chính xác và vị trí đáng tin cậy trong suốt quá trình gia công.

4Hệ thống xử lý vật liệu bao gồm cả một máy vận chuyển trong và một máy vận chuyển ngoài.được thiết kế để vận chuyển hồ sơ thép, đạt được vị trí trục Y chính xác, và hợp tác với hệ thống cho ăn CNC để tải vật liệu hiệu quả và ổn định.Các conveyors ngoài cung cấp bao gồm các hỗ trợ xả và bộ máy cuộn, đảm bảo vận chuyển trơn tru của các mảnh hoàn thành sau khi gia công.

5Hệ thống làm mát sử dụng một sự kết hợp của các phương pháp làm mát bên trong và bên ngoài, sử dụng công nghệ bôi trơn sương mù dầu để phân tán nhiệt hiệu quả trong các hoạt động khoan.Giải pháp làm mát tiên tiến này làm giảm tiêu thụ chất làm mát, cải thiện hiệu quả chi phí sản xuất, hỗ trợ sản xuất thân thiện với môi trường và kéo dài tuổi thọ của công cụ khoan bằng cách giảm thiểu sự mòn nhiệt.

6Hệ thống thủy lực cung cấp hỗ trợ năng lượng đáng tin cậy cho cơ chế kẹp trên, cơ chế kẹp bên, xi lanh công cụ và các thành phần vận hành thủy lực khác,đảm bảo việc cố định mảnh làm việc ổn định và vận hành máy đáng tin cậy.

7Hệ thống khí nén cung cấp năng lượng không khí nén cho bộ điều khiển cho ăn, xi lanh phát hiện và các thành phần điều khiển khí nén khác,đảm bảo phản ứng nhanh và hiệu suất tự động đáng tin cậy.

8Hệ thống bôi trơn kết hợp bôi trơn tự động tập trung với các phương pháp bôi trơn thủ công.Hệ thống bôi trơn tập trung cung cấp bôi trơn kịp thời và chính xác cho các thành phần chuyển động quan trọng, bao gồm các đường dẫn tuyến tính và các tập hợp vít chì, giảm hiệu quả sự hao mòn cơ khí và duy trì độ chính xác gia công lâu dài.

9Hệ thống điều khiển máy tích hợp một máy tính công nghiệp, bộ điều khiển PLC và các thành phần điều khiển liên quan để cung cấp hoạt động thông minh và tự động.Các chương trình xử lý có thể được tạo ra bằng cách nhập bản vẽ CAD hoặc nhập các thông số gia công thông qua giao diện USB hoặc đầu vào bàn phímCác chương trình có thể được lưu trữ, gọi lại, hiển thị và chuyển theo số phần bất cứ khi nào cần thiết.Hệ thống cũng hỗ trợ điều chỉnh thủ công các thông số gia công cá nhân trong khi cho phép thực hiện hoàn toàn tự động của toàn bộ chu kỳ sản xuất, cải thiện đáng kể tính linh hoạt hoạt động và hiệu quả sản xuất.

Trong các buổi trình diễn mẫu, chùm CNC và khoan kim loại ván, đánh dấu, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesCác mẫu được trưng bày trong các cuộc biểu diễn này rõ ràng làm nổi bật khả năng của thiết bị để đạt được vị trí lỗ chính xác, các sợi dây sạch, và các mô hình đánh dấu được xác định rõ ràng,do đó minh họa kỹ lưỡng độ chính xác và độ tin cậy đặc biệt của nó trong các ứng dụng thực tế.

Máy khoan, đánh dấu và cắt sợi hạch CNC tốc độ cao chủ yếu được sử dụng trong các cơ sở sản xuất cấu trúc thép và các dự án xây dựng cầu.Nó đảm bảo chế biến chính xác các chùm H được sử dụng trong khung và cấu trúc hỗ trợ, cung cấp một nền tảng vững chắc cho việc lắp ráp ổn định của các cấu trúc thép.cải thiện tính toàn vẹn cấu trúc của cây cầu và cho phép chúng chịu được tải trọng lâu dài hiệu quảVới hiệu quả hoạt động đặc biệt của nó, máy này cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng thiết yếu này, góp phần vào sự tiến triển suôn sẻ của các dự án liên quan.
