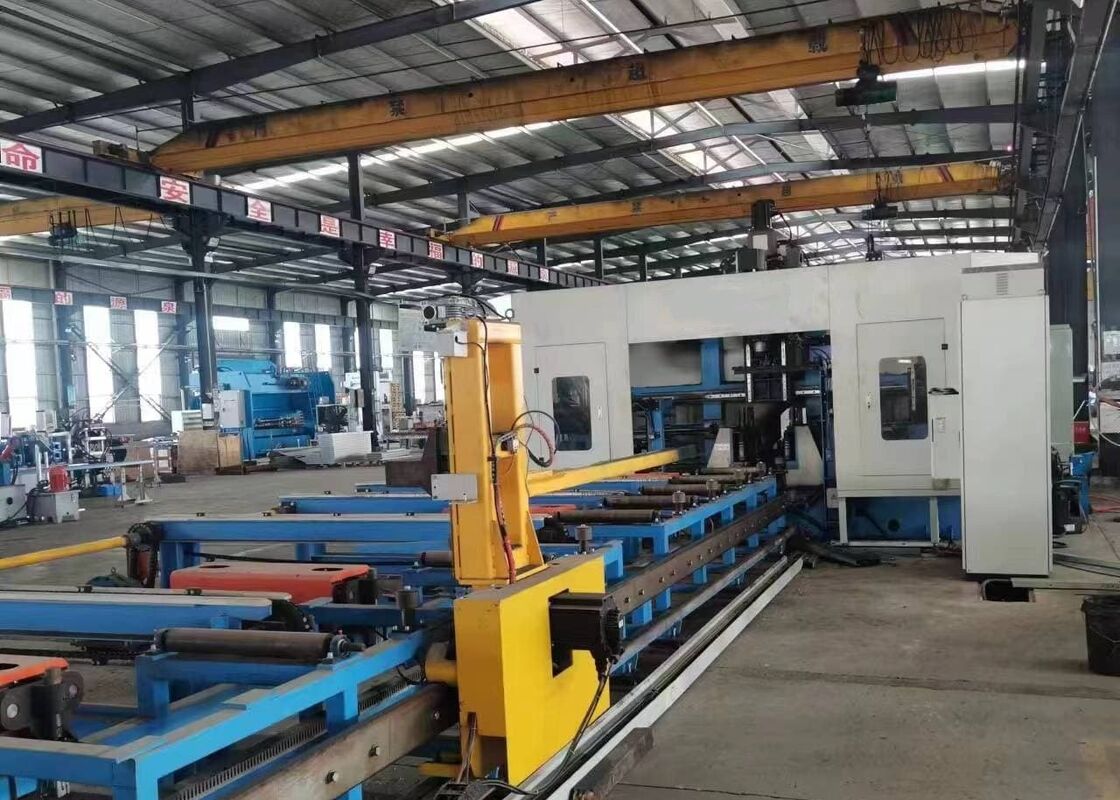

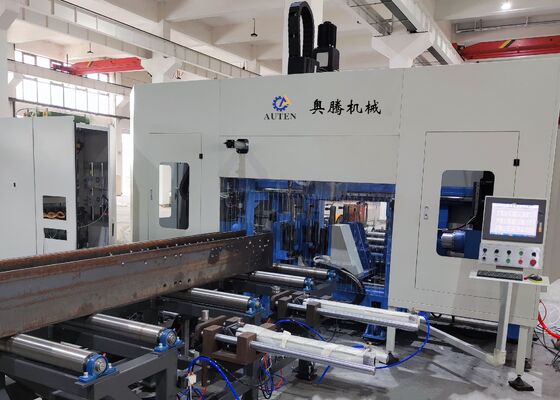

Máy khoan dầm chữ H CNC thông minh với hệ thống lập trình CAD tự động

Máy khoan hạch H CNC thông minh với hệ thống lập trình CAD tự động

Bảng giới thiệu sản phẩm:

Máy khoan H-Beam CNC được xây dựng đặc biệt để khoan chính xác cao, chạm, đánh dấu và ghi các chùm H, các phần kênh, thép góc và các thành phần thép cấu trúc khác.Nó được sử dụng rộng rãi trong sản xuất các cấu trúc thép cho các tòa nhà thương mại, các cấu trúc đỗ xe, tháp truyền tải, tháp lưới, cầu và các dự án xây dựng thép hạng nặng khác nhau.

1Một giải pháp gia công CNC hiệu suất cao chuyên dụng được phát triển đặc biệt cho ngành công nghiệp sản xuất thép cấu trúc.
2- Có khả năng khoan đồng thời ba bên của H-beam và các phần kênh, cung cấp độ chính xác gia công đặc biệt, chất lượng xử lý nhất quán và năng suất sản xuất cao.
3Được trang bị bảy trục được điều khiển bởi CNC, cho phép hoạt động cho ăn vật liệu, định vị và gia công hoàn toàn tự động.
4Hoàn toàn tương thích với định dạng tệp AutoCAD và DSTV, cho phép giải thích tự động các bản vẽ kỹ thuật và tạo trực tiếp các chương trình gia công.

Các thông số sản phẩm:

Đặc điểm sản phẩm:

1Hệ thống xử lý vật liệu được trang bị một xe kẹp được điều khiển bởi CNC được điều khiển bởi các động cơ servo hiệu suất cao,cho phép chuyển nhanh và ổn định mảnh làm việc trong khi đảm bảo độ chính xác định vị vượt trội và khả năng lặp lại trong suốt chu kỳ gia công hoàn chỉnh.

2. Ba tốc độ cao BT40 đơn vị trục chính xác được cấu hình để đồng thời xử lý ba mặt của các phần H-beam.và tốc độ trục lên đến 3,000 rpm, hệ thống cung cấp hiệu quả khoan tuyệt vời, chất lượng lỗ vượt trội và loại bỏ chip hiệu quả thông qua hệ thống vận chuyển chip loại chuỗi tích hợp.

3Máy kết hợp một hệ thống làm mát tối thiểu số lượng bôi trơn (MQL) tiên tiến với cả khả năng cung cấp chất làm mát bên trong và bên ngoài.Mỗi trục được trang bị một vòi nước làm mát bên ngoài độc lập và đường dẫn nước làm mát bên trong, cho phép lựa chọn linh hoạt giữa các chế độ làm mát bên trong, làm mát bên ngoài hoặc làm mát kết hợp theo các điều kiện công cụ và yêu cầu gia công khác nhau.

4Một hệ thống thay đổi công cụ tự động (ATC) tùy chọn có thể được cài đặt để đạt được thay thế công cụ tự động hoàn toàn mà không cần hoạt động bằng tay.giảm khoảng thời gian không gia công, và cải thiện hiệu quả sản xuất tổng thể.

5Máy có thể được trang bị tùy chọn với một hệ thống đánh dấu đĩa quay CNC thủy lực. Động bởi một động cơ servo chính xác, đĩa đánh dấu tự động chọn và chỉ mục giữa 36 ký tự,cung cấp nhanh chóng, xác định thành phần chính xác và lặp lại cho các bộ phận thép cấu trúc.

6Các chức năng ghi và gõ tự động tích hợp loại bỏ các quy trình chuẩn bị đánh dấu và khoan thủ công truyền thống.Đơn vị ghi chính xác tạo ra các đường tham chiếu hàn trên cả hai H-beam flanes và webs, trong khi chức năng chạm trực tiếp tạo ra các lỗ vuốt trên các thành phần cấu trúc, tăng độ chính xác gia công, giảm yêu cầu lao động và cải thiện hiệu quả sản xuất tổng thể.

7Trong toàn bộ quá trình cho ăn và gia công, nâng phần làm việc, vị trí bên, kẹp, khóa và giải phóng các hành động được kiểm soát hoàn toàn bởi hệ thống thủy lực.Giải pháp giữ công việc thủy lực tiên tiến này đảm bảo cố định vật liệu đáng tin cậy, ổn định gia công tuyệt vời và hiệu suất nhất quán trong quá trình sản xuất công nghiệp liên tục.

8Nền tảng điều khiển CNC kết hợp một máy tính công nghiệp với một hệ thống CNC dựa trên PLC, sử dụng các thành phần chất lượng cao từ các nhà cung cấp được quốc tế công nhận.Hệ thống hỗ trợ nhiều phương pháp lập trình và cho phép nhập trực tiếp dữ liệu gia công từ AutoCAD, TEKLA Structures, DXF và các tệp DSTV, đơn giản hóa các hoạt động lập trình và tăng hiệu quả quản lý sản xuất.

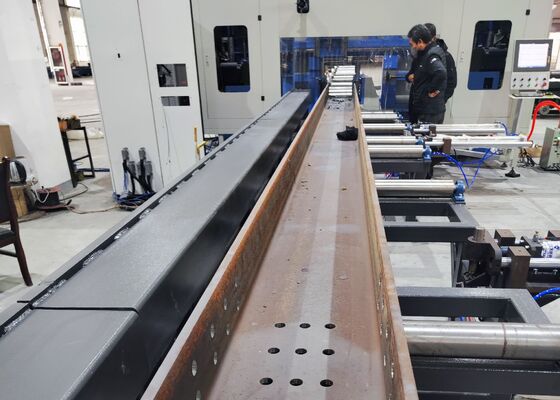

Các mảnh làm việc trình diễn bao gồm các mẫu chùm H tiêu chuẩn với chiều rộng vòm và độ dày web khác nhau, cùng với các thành phần thép kênh với các thông số kỹ thuật khác nhau,cung cấp một đánh giá toàn diện về khả năng gia công của máyNhững mẫu đại diện này hiệu quả chứng minh vị trí lỗ chính xác, chất lượng sợi xuất sắc và hiệu suất đánh dấu rõ ràng, cho phép khách hàng, kỹ sư,và nhân viên kiểm soát chất lượng để đánh giá độ chính xác gia công của thiết bị, sự nhất quán sản xuất và độ tin cậy hoạt động trong điều kiện làm việc thực tế.

Máy khoan, đánh dấu và đánh dấu h-beam CNC tốc độ cao được sử dụng rộng rãi trong các cơ sở sản xuất thép cấu trúc, các dự án xây dựng cầu,và các ngành công nghiệp sản xuất thép nặng khácTrong các nhà máy sản xuất thép, thiết bị thực hiện các hoạt động khoan, chạm, đánh dấu và đánh dấu chính xác cao trên các sợi H được sử dụng cho các khung cấu trúc, cột và tập hợp hỗ trợ,cung cấp các thành phần được chế biến chính xác để lắp đặt hiệu quả và hiệu suất cấu trúc đáng tin cậyTrong các ứng dụng kỹ thuật cầu, máy cung cấp gia công chính xác các thành phần chùm H, cải thiện độ chính xác kết nối, sức mạnh cấu trúc và khả năng chịu tải lâu dài.Bằng cách tích hợp hiệu quả xử lý cao, độ chính xác gia công đặc biệt, và hiệu suất hoạt động ổn định,Thiết bị cung cấp một giải pháp sản xuất tiên tiến cho chế tạo cấu trúc thép hiện đại và phát triển cơ sở hạ tầng quy mô lớn.
