Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi chiều rộng chùm tia H (mm): | 100~1000 | Phạm vi chiều cao dầm H (mm): | 100~500 |
|---|---|---|---|
| Phạm vi chiều rộng thép kênh (mm): | 100~1000 | Phạm vi chiều cao thép kênh (mm): | 100~250 |
| Tối đa. độ dày phôi (mm): | 80 | Tối đa. chiều dài phôi (m): | 12 hoặc 15 (tùy chọn) |
| Lỗ trục chính côn: | BT40 | Đường kính khoan tối đa (mm): | 40 |

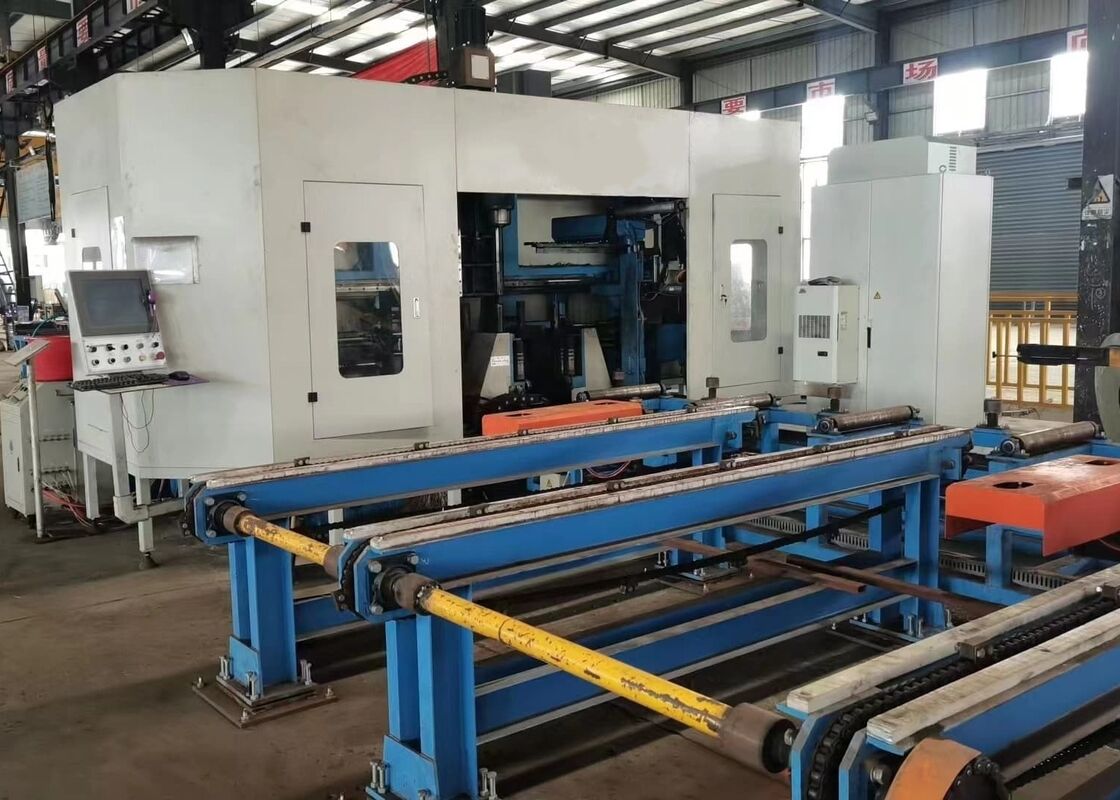

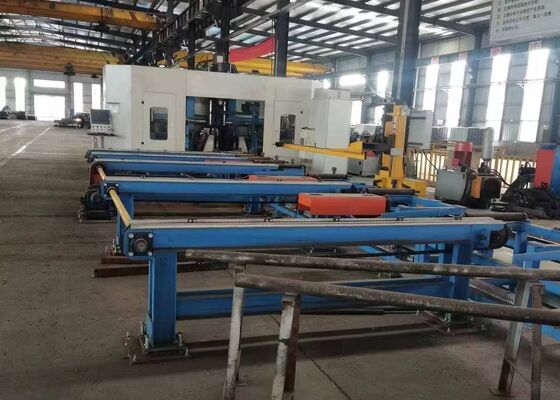

Máy khoan dầm CNC H đa trục để xử lý dầm có độ chính xác cao
Giới thiệu sản phẩm:
Máy khoan dầm chữ H CNC được thiết kế nhằm mục đích khoan, taro, đánh dấu và vạch dấu có độ chính xác cao trên dầm chữ H, tiết diện kênh, thép góc và các thành phần thép kết cấu khác. Nó được ứng dụng rộng rãi trong chế tạo kết cấu thép cho các tòa nhà thương mại, kết cấu bãi đỗ xe, tháp truyền tải, tháp lưới, cầu và các dự án xây dựng thép hạng nặng khác nhau.
1. Một giải pháp gia công CNC hiệu suất cao chuyên dụng được phát triển dành riêng cho ngành chế tạo kết cấu thép.
2. Có khả năng khoan đồng thời ba mặt của dầm chữ H và các phần kênh, mang lại độ chính xác gia công đặc biệt, chất lượng xử lý ổn định và năng suất sản xuất cao.
3. Được trang bị bảy trục được điều khiển bằng CNC, cho phép các hoạt động nạp, định vị và gia công vật liệu hoàn toàn tự động.
4. Hoàn toàn tương thích với các định dạng tệp AutoCAD và DSTV, cho phép giải thích tự động các bản vẽ kỹ thuật và tạo trực tiếp các chương trình gia công.
Thông số sản phẩm:
| Người mẫu | BHD1000/3 |
| Phạm vi chiều rộng chùm tia H (mm) | 100~1000 |
| Phạm vi chiều cao dầm H (mm) | 100~500 |
| Phạm vi chiều rộng thép kênh (mm) | 100~1000 |
| Phạm vi chiều cao thép kênh (mm) | 100~250 |
| Tối đa. độ dày phôi (mm) | 80 |
| Tối đa. chiều dài phôi (m) | 12 hoặc 15 (tùy chọn) |
| Trục khoan qty. | Tổng cộng 3 trục chính, một trục chính ở bộ phận phía trên, bên trái và bên phải tương ứng |
| Độ côn lỗ trục chính | BT40 |
| Đường kính khoan tối đa (mm) | 40 |
| Công suất động cơ trục chính (kW) | 15/11 |
| Tốc độ trục chính (r/min) | 100~3000 |
| Tốc độ nạp trục chính (m/phút) | 0~10 |
| Tốc độ nạp trục X (m/phút) | 0~20 |
| Số lượng tạp chí công cụ | 3 |
| Loại và dung lượng tạp chí công cụ | Loại hàng, 3x4 (tùy chọn) |
| Đơn vị đánh dấu (tùy chọn) | Gõ đĩa, 36 ký tự, cỡ ký tự Φ10mm |
| Hệ thống CNC | tiếng Đức, Nhật Bản, Trung Quốc INVT |
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài |
| Kích thước tổng thể của máy (m) | Khoảng 33x5,5x3,5 |
| Tổng công suất (kW) | Khoảng 60 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Tính năng sản phẩm:
1. Hệ thống nạp vật liệu kết hợp với một bàn kẹp được điều khiển bằng CNC được điều khiển bởi động cơ servo hiệu suất cao, đảm bảo vận chuyển phôi nhanh chóng cùng với độ chính xác định vị đặc biệt và khả năng lặp lại trong toàn bộ quá trình gia công.

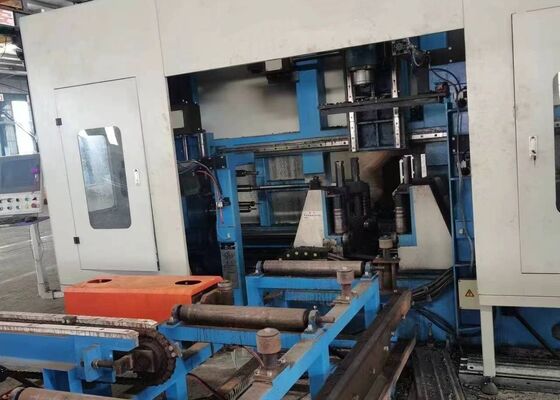

2. Ba bộ trục chính xác BT40 tốc độ cao được bố trí để gia công đồng thời cả ba bề mặt của tiết diện dầm chữ H. Hỗ trợ khoan cacbua với chất làm mát xuyên trục chính và tốc độ trục chính lên tới 3.000 vòng/phút, hệ thống mang lại hiệu suất khoan vượt trội, chất lượng lỗ vượt trội và thoát phoi hiệu quả thông qua băng tải phoi kiểu xích tích hợp.
3. Thiết bị được trang bị hệ thống Bôi trơn Số lượng Tối thiểu (MQL) tiên tiến hỗ trợ cung cấp chất làm mát cả bên trong và bên ngoài. Mỗi cụm trục chính có một vòi làm mát bên ngoài độc lập và một kênh làm mát bên trong, cho phép người vận hành chọn làm mát bên trong, làm mát bên ngoài hoặc chế độ làm mát kết hợp theo yêu cầu gia công cụ thể.
4. Có sẵn Bộ thay dao tự động (ATC) tùy chọn để thực hiện thay dao hoàn toàn tự động mà không cần can thiệp thủ công. Tính năng này rút ngắn đáng kể thời gian thay dao, giảm thiểu thời gian không hoạt động của máy và nâng cao hiệu quả sản xuất tổng thể.
5. Hệ thống đánh dấu đĩa quay CNC thủy lực tùy chọn có thể được tích hợp vào máy. Được điều khiển bởi mô tơ servo có độ chính xác cao, đĩa đánh dấu tự động lập chỉ mục trong số 36 ký tự có thể lựa chọn, cung cấp dấu hiệu nhận dạng nhanh, chính xác và có độ lặp lại cao cho các thành phần kết cấu thép.
6. Các chức năng ghi chép và khai thác tự động tích hợp giúp loại bỏ sự cần thiết của các quy trình bố trí thủ công thông thường. Bộ phận vạch dấu tạo ra chính xác các đường tham chiếu hàn trên cả mặt bích và bản bụng của dầm chữ H, trong khi chức năng taro trực tiếp gia công các lỗ ren trong các bộ phận kết cấu, cải thiện độ chính xác gia công, giảm lao động thủ công và tăng năng suất sản xuất.
7. Trong suốt các hoạt động nạp vật liệu và gia công, việc nâng phôi, định vị ngang, kẹp, khóa và nhả đều được điều khiển bằng thủy lực. Hệ thống giữ phôi hoàn toàn bằng thủy lực này đảm bảo cố định vật liệu an toàn, độ ổn định gia công tuyệt vời và hiệu suất đáng tin cậy trong quá trình sản xuất liên tục.
8. Nền tảng điều khiển tích hợp một máy tính công nghiệp với hệ thống CNC dựa trên PLC sử dụng các linh kiện cao cấp được cung cấp bởi các nhà sản xuất được quốc tế công nhận. Nhiều phương pháp lập trình được hỗ trợ, trong khi dữ liệu gia công được tạo từ các tệp AutoCAD, TEKLA Structures, DXF và DSTV có thể được nhập trực tiếp, đơn giản hóa quy trình lập trình và nâng cao hiệu quả quản lý sản xuất.
Các phôi trình diễn bao gồm các mẫu dầm chữ H tiêu chuẩn với chiều rộng mặt bích và độ dày bản khác nhau, cùng với các mẫu thép kênh có thông số kỹ thuật khác nhau, cung cấp màn hình hiển thị toàn diện về hiệu suất gia công của máy. Các mẫu đại diện này thể hiện rõ ràng vị trí lỗ chính xác, lỗ ren chất lượng cao và kết quả đánh dấu rõ ràng, sắc nét, cho phép khách hàng, kỹ sư và người kiểm tra chất lượng đánh giá chính xác độ chính xác gia công của thiết bị, tính nhất quán xử lý và độ tin cậy sản xuất tổng thể trong điều kiện vận hành thực tế.
Máy khoan, đánh dấu và khai thác tia H-Beam CNC tốc độ cao được ứng dụng rộng rãi trong các nhà máy chế tạo kết cấu thép, kỹ thuật cầu và các ngành công nghiệp xây dựng thép nặng khác. Trong các cơ sở chế tạo thép, thiết bị này thực hiện khoan, taro, đánh dấu và vạch dấu có độ chính xác cao trên dầm chữ H dùng cho khung kết cấu, cột và hệ thống hỗ trợ, cung cấp các bộ phận được gia công chính xác để lắp ráp hiệu quả và hiệu suất kết cấu đáng tin cậy. Trong các dự án xây dựng cầu, nó cung cấp khả năng gia công chính xác các thành phần dầm chữ H, cải thiện độ chính xác của kết nối, tính toàn vẹn của kết cấu và hiệu suất chịu tải lâu dài. Bằng cách kết hợp hiệu suất gia công cao, độ chính xác vượt trội và độ ổn định vận hành đáng tin cậy, máy mang đến giải pháp sản xuất lý tưởng cho sản xuất kết cấu thép hiện đại và xây dựng cơ sở hạ tầng quy mô lớn.
