Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

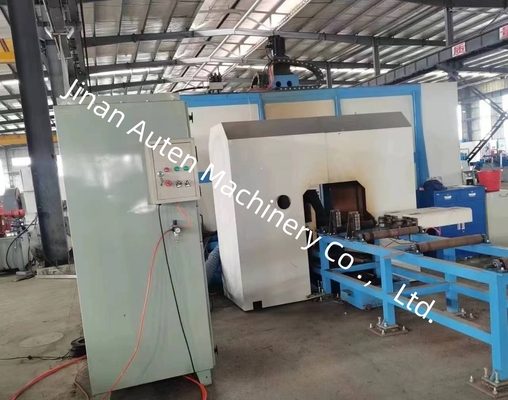

Dây chuyền máy khoan, taro và cưa dầm I-Beam H-Beam CNC 3D trục chính BT40, động cơ 11KW
Công dụng của máy công cụ:
Máy công cụ này chủ yếu được dùng để khoan, taro và đánh dấu các vật liệu thép như thép hình H và thép kênh. Nó sử dụng ba trục chính tốc độ cao BT40 để khoan trên ba bề mặt của thép, với một trục chính được chỉ định cho mỗi bề mặt. Băng chứa dao kiểu hàng tương ứng có thể chứa tối đa 4 thông số kỹ thuật của mũi khoan.
Nó được đặc trưng bởi hiệu quả xử lý cao, độ chính xác cao, dễ vận hành và khả năng ứng dụng rộng rãi. Nó được sử dụng rộng rãi trong các ngành công nghiệp kết cấu thép bao gồm xây dựng, nhà để xe, tháp và lưới.

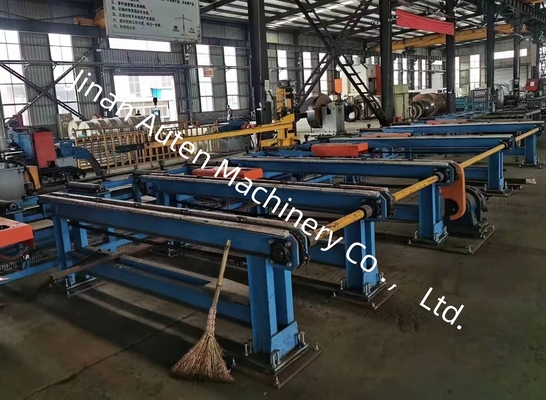

1. Kênh xả
Kênh xả bao gồm một giá đỡ kênh, con lăn đỡ, v.v., và được sử dụng để mang phôi đã được xử lý.
2. Hệ thống làm mát
Mũi khoan được làm mát bằng phương pháp làm mát bên trong trục chính.
3. Hệ thống thủy lực
Nó được sử dụng để cung cấp năng lượng cho thiết bị kẹp phôi và xi lanh dao.
4. Hệ thống khí nén
Nó được sử dụng để cung cấp năng lượng cho việc kẹp phôi, thổi trục chính, v.v.
5. Hệ thống bôi trơn
Sự kết hợp giữa bôi trơn tập trung và bôi trơn thủ công được sử dụng. Một thiết bị bôi trơn tập trung được sử dụng để bôi trơn các thanh dẫn hướng tuyến tính và vít me bi nhất định một cách kịp thời và định lượng, và các điểm bôi trơn khác được bôi trơn thủ công.
6. Hệ thống điện
Hệ thống điều khiển của máy công cụ bao gồm một máy tính chủ, PLC, v.v.
Phương pháp lập trình: Nhập bản vẽ CAD hoặc các thông số xử lý thông qua giao diện USB hoặc bàn phím để tạo chương trình xử lý. Chương trình xử lý có thể được lưu trữ, gọi, hiển thị và giao tiếp bất cứ lúc nào theo số bộ phận. Máy công cụ có thể thực hiện cả điều chỉnh thủ công và điều khiển riêng biệt từng thông số xử lý, và xử lý điều khiển tự động của toàn bộ quá trình.
Thông số kỹ thuật:
| Thông số dầm H | Kích thước tối đa Rộng x Cao | 500×500mm | |
| Kích thước tối thiểu Rộng x Cao | 100×100mm | ||
| Chiều dài dầm | 2000～13000mm | ||
| Thép kênh | 10#～40# | ||
| Trục chính | Số lượng | 3 | |
| Mô hình | BT40 | ||
| Công suất động cơ | 11 kW | ||
| Tốc độ trục chính | 100～3000 vòng/phút | ||
| Đường kính lỗ | φ5～φ30 mm | ||
| Trục CNC | Công suất động cơ servo trục X | Khoảng 4.5 kW | |
| Công suất động cơ servo của trục định vị khoan ngang | Khoảng 1.5 kW | ||
| Công suất động cơ servo của trục định vị khoan dọc | Khoảng 3 kW | ||
| Động cơ servo cấp phôi khoan | Khoảng 2 kW | ||
| Ổ chứa dao | Số lượng | 3 | |
| Kiểu | Kiểu hàng | ||
| Dung lượng ổ chứa dao | 4 x 3 | ||
| Độ chính xác gia công | Độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét | ±0.5 |
| Giá trị sai lệch cho phép tăng thêm ±0.2mm cho mỗi 1 mét khoảng cách lỗ bổ sung và tối đa không vượt quá ±2mm | |||
| Độ lệch lề cuối | ±1.0 mm | ||
