Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 500 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 13000mm |
| Kênh thép: | 10#～ 40# | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 11kw | Tốc độ trục chính: | 100 ～ 3000 r/phút |
| Làm nổi bật: | Máy khoan hạch H cắt kim loại,Máy khoan dầm chữ H CNC,Máy khoan sợi H 55kW |
||

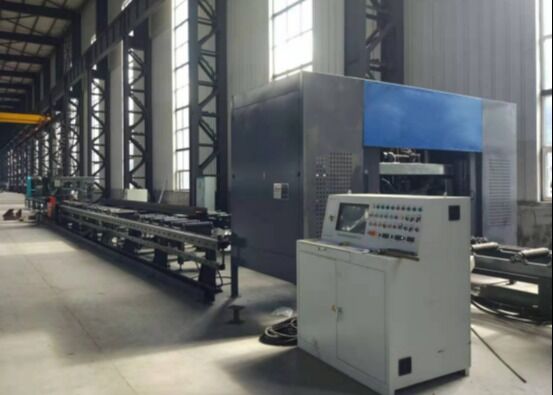

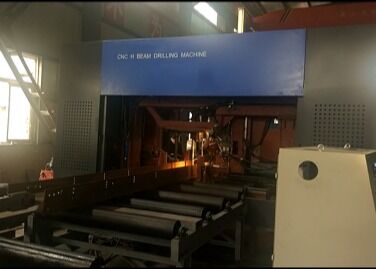

Cơ cấu thép Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power Máy khoan CNC
Ứng dụng:
Thiết bị đâm, khoan và đánh dấu tấm CNC này được thiết kế đặc biệt để thực hiện các hoạt động khoan, chạm, đánh dấu và đánh dấu trên các loại thép khác nhau, bao gồm thép H-section,thép kênhNó được sử dụng rộng rãi trong các ngành công nghiệp cấu trúc thép, chẳng hạn như xây dựng tòa nhà, xây dựng nhà để xe, chế tạo tháp và kỹ thuật cấu trúc lưới.
Thông số kỹ thuật:
|
Mô hình |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H Độ rộng của chùm phạm vi(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H Chiều cao của chùm phạm vi(mm) |
100~500 | 100~500 | 100~500 | 100~600 |
|
Thép kênh phạm vi chiều rộng(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
Thép kênh phạm vi chiều cao(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
Max. phần làm việc độ dày(mm) |
40 | 40 | 80 | 80 |
|
Max. phần làm việc chiều dài (m) |
12 hoặc 15 (tùy chọn) | |||
|
Vòng khoan khoan- Quá nhiều. |
Tổng cộng 3 trục, một trục trên đơn vị trên,bên trái và bên phảitương ứng |
|||
|
lỗ trục trục cong |
BT2 | BT2 | BT2 | BT2 |
|
Max.drilling đường kính (mm) |
40 | 40 | 40 | 40 |
|
Động cơ xoắnsức mạnh (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
Tốc độ xoắn (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
Nạp trục tốc độ(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
Chế độ cho ăn theo trục Xtốc độ (m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
Qty của công cụtạp chí |
3 | 3 | 3 | 3 |
|
Tạp chí công cụ loạivà năng lực |
Loại hàng, 3x4 (không cần thiết) | |||
|
Đơn vị đánh dấu(không cần thiết) |
Nhập đĩa, 36 ký tự, kích thước ký tự Φ10mm |
|||
| Hệ thống CNC |
Đức, Nhật Bản, Trung Quốc |
|||
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài | |||
|
Nhìn chungKích thước (m) |
Khoảng 32x5x3.5 | Khoảng 33x5.5x3.5 | Khoảng 33x5.5x3.5 | Khoảng 33x6x3.5 |
| Tổng công suất (kW) | Khoảng 55 | Khoảng 55 | Khoảng 60 | Khoảng 60 |
Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng.
1Một giải pháp khoan quan trọng và chuyên biệt cho ngành công nghiệp xây dựng cấu trúc thép.
2Có khả năng khoan lỗ đồng thời trên ba bề mặt của H-beam và thép kênh, cung cấp độ chính xác và hiệu quả cao.
3Được trang bị 7 trục CNC, cho phép tự động, chính xác cho ăn và định vị.
4Có khả năng nhận ra bản vẽ AUTOCAD và DSTV và chuyển đổi chúng thành các chương trình gia công.
Tính năng sản phẩm
1Hệ thống đánh dấu đĩa thủy lực có sẵn như một tính năng tùy chọn.
2Các chức năng tự động ghi và gõ thay thế quá trình ghi thủ công thông thường.Các công cụ đánh dấu được sử dụng để đánh dấu vị trí tấm cho các hoạt động hàn tiếp theo trên các vòm và mạng lưới H-beam, giảm thời gian và lao động trong khi tăng độ chính xác.
3- Việc kẹp phần làm việc trong quá trình cho ăn và chế biến, cũng như nâng kẹp theo chiều dọc, kẹp đẩy bên, và giữ và thả kẹp,tất cả đều được quản lý bởi hệ thống thủy lựcĐiều này đảm bảo hoạt động đáng tin cậy của thiết bị trong suốt quá trình.
4Hệ thống điều khiển bao gồm một máy tính trung tâm và PLC, với các thành phần chính được lấy từ các thương hiệu quốc tế có uy tín.cho phép các nhà khai thác dễ dàng sửa đổi và chỉnh sửa các chương trình khác nhauDữ liệu thiết kế cấu trúc, bao gồm các tệp DXF và DSTV được tạo bởi các hệ thống AutoCAD hoặc TEKLA Structures của bên thứ ba, có thể được nhập một cách liền mạch.
Trong các buổi trình diễn mẫu, các tấm chùm CNC khoan kim loại, đánh dấu, and shearing machine effectively showcases its processing capabilities by working with standard H-beam samples (featuring various flange widths and web thicknesses) as well as channel steel samples of different sizesCác mẫu được trình bày trong các bản trình diễn này rõ ràng làm nổi bật khả năng của máy công cụ để đạt được vị trí lỗ chính xác, các sợi trục mượt mà,và mô hình đánh dấu rõ ràng, do đó chứng minh đầy đủ độ chính xác và độ tin cậy cao của nó trong các thiết lập ứng dụng thực tế.

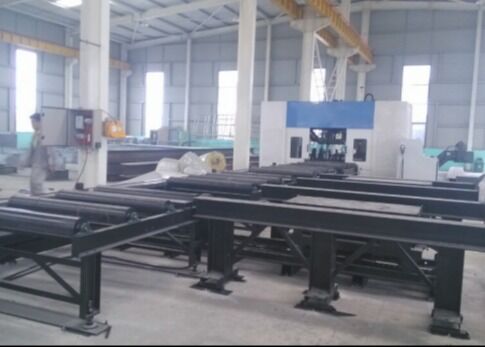

Máy khoan, đánh dấu và cắt sợi hạch CNC tốc độ cao chủ yếu được sử dụng trong các xưởng chế tạo cấu trúc thép và các dự án xây dựng cầu.nó thực hiện gia công chính xác trên các chùm H được sử dụng trong khung và hệ thống hỗ trợ, cung cấp một nền tảng vững chắc cho việc lắp ráp ổn định các cấu trúc thép.không chỉ tăng cường tính toàn vẹn cấu trúc của các cây cầu mà còn đảm bảo khả năng chịu tải trọng lâu dàiVới hiệu quả hoạt động cao của nó, máy cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, đảm bảo sự tiến bộ suôn sẻ của các dự án liên quan.
