Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi chiều rộng chùm tia H (mm): | 100~1000 | Phạm vi chiều cao dầm H (mm): | 100~500 |
|---|---|---|---|
| Phạm vi chiều rộng thép kênh (mm): | 100~1000 | Phạm vi chiều cao thép kênh (mm): | 100~250 |
| Tối đa. độ dày phôi (mm): | 80 | Tối đa. chiều dài phôi (m): | 12 hoặc 15 (tùy chọn) |
| Lỗ trục chính côn: | BT40 | Đường kính khoan tối đa (mm): | 40 |
| Làm nổi bật: | Thiết bị đánh dấu khoan hạch CNC H,Máy khoan CNC cho các chùm,Máy khoan sợi CNC 3D |
||

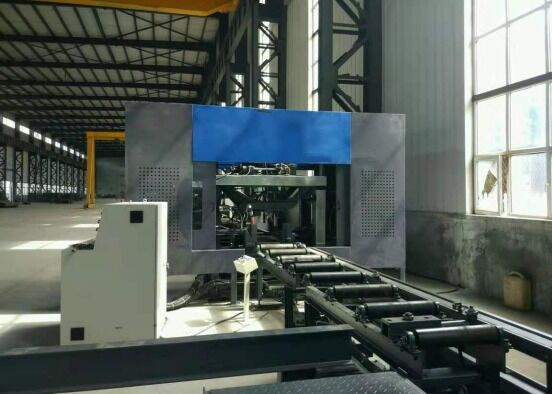

Mô hình BHD1000/3 Máy khoan CNC cho Beams CNC H 3D Beam Drilling Marking
Bảng giới thiệu sản phẩm:
Máy khoan hạch H CNC được thiết kế đặc biệt để khoan, chạm, đánh dấu và đánh dấu thép hình H, thép kênh, thép góc và các vật liệu kim loại khác.Nó được sử dụng rộng rãi trong ngành công nghiệp cấu trúc thép, với các ứng dụng trải dài trên các tòa nhà, nhà để xe, tháp và cấu trúc lưới.
1Một giải pháp khoan quan trọng và chuyên biệt cho việc xây dựng khung thép.
2- Có khả năng khoan lỗ đồng thời trên ba bề mặt của H-beam và kênh, cung cấp độ chính xác và năng suất đặc biệt.
3. Được trang bị 7 trục CNC cho tự động hoàn toàn, chính xác cho ăn và định vị.
4. Tương thích với AUTOCAD và DSTV bản vẽ mảnh làm việc, chuyển đổi chúng thành các chương trình gia công.
Các thông số sản phẩm:
| Mô hình | BHD1000/3 |
| H Phạm vi chiều rộng chùm (mm) | 100~1000 |
| H Phạm vi chiều cao chùm (mm) | 100~500 |
| Phạm vi chiều rộng thép kênh (mm) | 100~1000 |
| Phạm vi chiều cao thép kênh (mm) | 100~250 |
| Độ dày tối đa của mảnh (mm) | 80 |
| Chiều dài tối đa của mảnh (m) | 12 hoặc 15 (tùy chọn) |
| Khoan khoan qty. | Tổng cộng 3 trục, một trục trên đơn vị trên, bên trái và bên phải tương ứng |
| Đường trục trục trục | BT2 |
| Chuỗi đường kính khoan tối đa (mm) | 40 |
| Sức mạnh động cơ xoắn (kW) | "Hãy làm theo lời Đức Chúa Trời", 15/11 |
| Tốc độ quay của trục (r/min) | 100~3000 |
| Tốc độ cấp bốc (m/phút) | 0~10 |
| Tốc độ cho ăn theo trục X (m/min) | 0~20 |
| Số lượng tạp chí dụng cụ | 3 |
| Loại tạp chí công cụ và công suất | Loại hàng, 3x4 (không cần thiết) |
| Đơn vị đánh dấu (không cần thiết) | Nhập đĩa, 36 ký tự, kích thước ký tự Φ10mm |
| Hệ thống CNC | Tiếng Đức, Nhật Bản, Trung Quốc |
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài |
| Kích thước tổng thể của máy (m) | Khoảng 33x5.5x3.5 |
| Tổng công suất ((kW) | Khoảng 60 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Đặc điểm sản phẩm:
1. Hệ thống cho ăn của máy cưa chùm được trang bị một cơ chế kẹp và cho ăn xe được điều khiển bởi CNC, đảm bảo hoạt động nhanh chóng và độ chính xác định vị chính xác.
2. Ba vòng xoắn tốc độ cao BT40 được sử dụng để khoan ba mặt của chùm H. Được trang bị khoan carbide, các vòng xoắn này có thể đạt tốc độ xoay lên đến 3000 rpm.Cấu hình này đảm bảo hiệu quả xử lý cao và hiệu suất khoan vượt trộiCác chip được tạo ra trong quá trình khoan được loại bỏ hiệu quả bởi máy vận chuyển chip kiểu chuỗi.
3Hệ thống làm mát của dây khoan chùm CNC sử dụng công nghệ làm mát sương mù, cung cấp cả chức năng làm mát bên trong và bên ngoài.Mỗi đơn vị trục khoan được trang bị một vòi làm mát bên ngoài riêng biệt và đầu nối làm mát bên trong, mang lại sự linh hoạt dựa trên nhu cầu khoan cụ thể. Cả làm mát bên trong và bên ngoài có thể được sử dụng độc lập hoặc đồng thời, tùy thuộc vào yêu cầu.
4Hệ thống thay đổi công cụ tự động (ATC) có thể được tùy chỉnh và lắp đặt theo thông số kỹ thuật của khách hàng, loại bỏ sự cần thiết của việc thay thế công cụ thủ công.Tính năng này giảm đáng kể thời gian ngừng hoạt động và cải thiện hiệu quả hoạt động.
5. Máy khoan chùm có thể được trang bị tùy chọn với một hệ thống đánh dấu đĩa thủy lực.
6Các chức năng tự động ghi và chạm thay thế phương pháp ghi tay thông thường.do đó tiết kiệm thời gian và cải thiện độ chính xácCác hoạt động chạm cũng có thể được thực hiện trên các vòm và mạng lưới chùm H, cải thiện đáng kể hiệu quả sản xuất.
5. Máy khoan chùm có thể được trang bị tùy chọn với một hệ thống đánh dấu đĩa thủy lực.
6Các chức năng tự động ghi và chạm thay thế phương pháp ghi tay thông thường.do đó tiết kiệm thời gian và cải thiện độ chính xácCác hoạt động chạm cũng có thể được thực hiện trên các vòm và mạng lưới chùm H, cải thiện đáng kể hiệu quả sản xuất.
Trong các buổi trình diễn mẫu, các tấm chùm CNC khoan kim loại, đánh dấu, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsCác mẫu được trình bày trong các bản trình diễn này rõ ràng làm nổi bật khả năng của máy công cụ để đạt được vị trí lỗ chính xác, các sợi được chạm sạch,và mô hình đánh dấu rõ ràng chứng minh đầy đủ độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.
Máy khoan, đánh dấu và cắt rạch h-beam CNC tốc độ cao chủ yếu được sử dụng trong các nhà máy chế tạo cấu trúc thép và các dự án xây dựng cầu.nó thực hiện xử lý chính xác trên các chùm H được sử dụng trong khung và hệ thống hỗ trợ, đảm bảo một nền tảng vững chắc cho việc lắp ráp ổn định các cấu trúc thép.tăng cường tính toàn vẹn cấu trúc của các cây cầu và đảm bảo khả năng chịu tải trọng lâu dài của chúngVới hiệu quả hoạt động cao của nó, máy cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, góp phần vào sự tiến bộ liền mạch của các dự án liên quan.
