Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

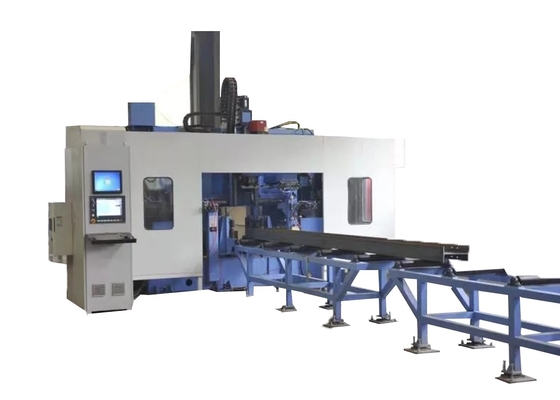

5-30 MM đường kính lỗ CNC Beam khoan và đánh dấu Machine Line 4 X 3 Row Style Tool Magazine
Sử dụng máy công cụ:
Máy công cụ này chủ yếu được thiết kế để khoan, chạm và đánh dấu các hoạt động trên các vật liệu thép như thép hình H và thép kênh.Nó sử dụng ba BT40 trục tốc độ cao để thực hiện khoan trên ba bề mặt của thép, với một trục được phân bổ cho mỗi bề mặt.
Nó có tính năng hiệu quả xử lý cao, độ chính xác cao, hoạt động thân thiện với người dùng và khả năng áp dụng rộng rãi.và lưới.
Cấu trúc và cấu hình máy công cụ:
Máy công cụ này chủ yếu bao gồm các thành phần như một máy khoan, xe tải cho ăn, kênh cho ăn, kênh xả, hệ thống làm mát, hệ thống thủy lực, hệ thống khí nén,hệ thống bôi trơn, và hệ thống điện.
Máy công cụ sử dụng một giường cố định và một cấu trúc mảng làm việc di động.
1. Chăn nuôi xe tải
Các xe tải cho ăn bao gồm bánh răng, động cơ servo và thao tác. Máy thao tác kẹp phần làm việc và được điều khiển bởi một động cơ servo.phần làm việc được cung cấp theo hướng X để đảm bảo độ chính xác xử lý theo chiều dọc của khoan.
2. kênh cho ăn
Kênh cho ăn bao gồm một nắp kênh, cuộn hỗ trợ, cuộn vị trí bên, cơ chế đẩy bên, giá đỡ, vv Kênh cho ăn được sử dụng để vận chuyển mảnh làm việc để được chế biến.Một công tắc quang điện được lắp đặt ở đầu trước của kênh để phát hiện đầu trước của phần làm việc và xác định tham chiếu xử lý theo hướng XCác con lăn vị trí bên thực hiện vị trí thô của mảnh làm việc theo hướng Y, và cơ chế đẩy bên nhấn mảnh làm việc chống lại lăn vị trí bên.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 500×500mm | |
| Min. Kích thước chiều rộng x chiều cao | 100×100mm | ||
| Chiều dài chùm | 2000-13000mm | ||
| Thép kênh | 10# ¢ 40# | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 11 kW | ||
| Tốc độ xoắn | 100 ≈ 3000 vòng/phút | ||
| Chiều kính lỗ | φ5??φ30 mm | ||
| Trục CNC | Công suất động cơ phụ trợ của trục X | Khoảng 4,5 kW | |
| Sức mạnh của động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Sức mạnh của động cơ servo của trục định vị khoan thẳng đứng | Khoảng 3 kW | ||
| Động cơ phụ tùng của máy khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Qty. | 3 | |
| Loại | Phong cách hàng | ||
| Khả năng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
