Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | khoan | Tối đa. Kích thước chiều rộng x chiều cao: | 700 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100×100mm | chiều dài dầm: | 2000 12200mm |
| Mô hình trục chính chính: | BT2 | Sức mạnh động cơ: | 11kw |
| Tốc độ trục chính: | 100 ～ 3000 r/phút | Đường kính lỗ: | 5 ～ 30 mm |
| Làm nổi bật: | máy mài nội bộ cnc,máy mài hồ sơ cnc |
||
Máy khoan dầm H CNC chính xác tốc độ cao trục chính BT40, đường kính lỗ 5-30mm
Ngành ứng dụng:

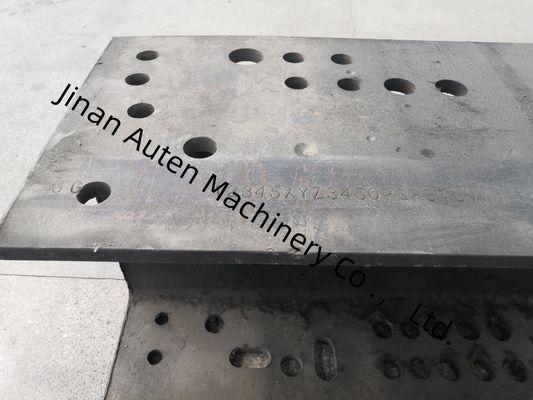

Máy công cụ này chủ yếu được sử dụng để khoan thép hình chữ H. Máy công cụ sử dụng ba trục chính khoan chính xác tốc độ cao để khoan phôi. Nó có các đặc điểm là độ chính xác gia công cao và vận hành thuận tiện. Nó là một thiết bị hiệu quả không thể thiếu trong ngành công nghiệp kết cấu thép và được sử dụng rộng rãi trong xây dựng, cầu, cột tháp và lưới. Và các ngành công nghiệp khác.
Các thành phần của Máy khoan CNC Dòng:
Máy khoan chủ yếu bao gồm thân máy chính, hệ thống cấp liệu cnc, băng tải ra, hệ thống làm mát, hệ thống thủy lực, hệ thống khí nén, hệ thống bôi trơn, hệ thống điện và xe vật liệu thải. Dây chuyền sản xuất áp dụng cấu trúc giường cố định và cấu trúc phôi di động. Máy khoan ba chiều của cấu trúc này rất thuận tiện cho sản xuất tự động.
Thân máy chính:
Nó chủ yếu bao gồm một đế, một giường, một bàn trượt di động, một đầu máy, một thiết bị ép trên, một thiết bị ép bên và một tạp chí công cụ kiểu hàng.
Giường có độ cứng và độ ổn định tốt, có thể chịu được tải và độ rung do gia công tốc độ cao tạo ra và đảm bảo độ chính xác của máy công cụ.

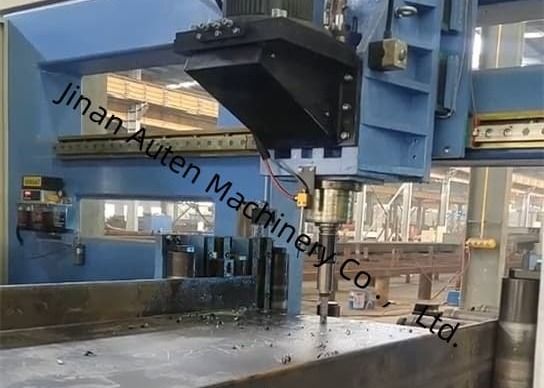

Có tổng cộng 3 đầu máy được lắp đặt trên máy chính, cụ thể là phía cố định, phía di động và đầu máy đơn vị trên, để khoan theo phương ngang và phương thẳng đứng tương ứng. Mỗi đầu máy có thể được vận hành độc lập và cũng có thể hoàn thành các thao tác khoan cùng một lúc, điều này giúp cải thiện đáng kể hiệu quả sản xuất. Mỗi đầu máy có một bộ trục chính cơ khí tốc độ cao BT40 và tạp chí công cụ kiểu hàng tương ứng có thể cài đặt tối đa 4 đường kính mũi khoan (khi không có dụng cụ trên trục chính) và 4 khẩu độ khác nhau có thể được xử lý tự động khi phôi được kẹp một lần. . Việc cấp liệu trục chính được điều khiển bởi động cơ servo, có thể thực hiện tiến nhanh, làm việc tiến và lùi nhanh thông qua điều khiển chương trình; động cơ trục chính được điều khiển bởi động cơ servo trục chính, tốc độ được điều chỉnh vô cấp và phạm vi tốc độ rộng.
Ba đơn vị đầu máy được treo trên giường và mỗi đơn vị đầu máy được điều khiển bởi hai bộ động cơ servo để thực hiện chuyển động ngang và dọc của đầu máy, được điều khiển bởi vít me bi và được dẫn hướng bởi các hướng dẫn lăn tuyến tính chính xác. Thiết bị này nén phôi theo hai hướng trong quá trình khoan. Phía trên phôi, có một xi lanh dầu điều khiển cơ chế ép để ép phôi lên con lăn đỡ ngang và một xi lanh dầu điều khiển cơ chế ép để ép phôi từ bên.
Thông số kỹ thuật:
| Thông số dầm H | Kích thước tối đa Rộng x Cao | 700×500mm | |
| Kích thước tối thiểu Rộng x Cao | 100×100mm | ||
| Chiều dài dầm | 2000～12200mm | ||
| Trục chính | Số lượng | 3 | |
| Mô hình | BT40 | ||
| Công suất động cơ | 11 kW | ||
| Tốc độ trục chính | 100～3000 vòng/phút | ||
| Đường kính lỗ | φ5～φ30 mm | ||
| Trục CNC | Công suất động cơ servo của trục X | Khoảng 5 kW | |
| Công suất động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Công suất động cơ servo của trục định vị khoan dọc | Khoảng 3 kW | ||
| Động cơ servo cấp liệu khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Số lượng | 3 | |
| Kiểu | Kiểu hàng | ||
| Dung lượng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét | ±0,5 |
| Giá trị sai lệch cho phép tăng thêm ±0,2mm cho mỗi 1 mét khoảng cách lỗ bổ sung và tối đa không vượt quá ±2mm | |||
| Độ lệch lề cuối | ±1,0 mm | ||
| Kích thước máy | Khoảng 33x5.5x3.3m | ||
