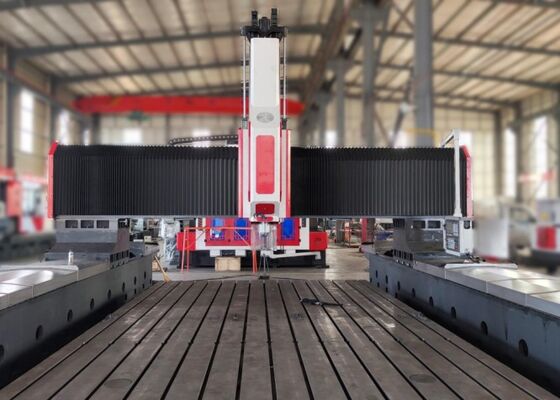

Máy Khoan Phay CNC Di Động Kiểu Cổng PHD4080 Cho Tấm Thép, Mặt Bích, Bộ Trao Đổi Nhiệt
Giới thiệu sản phẩm:

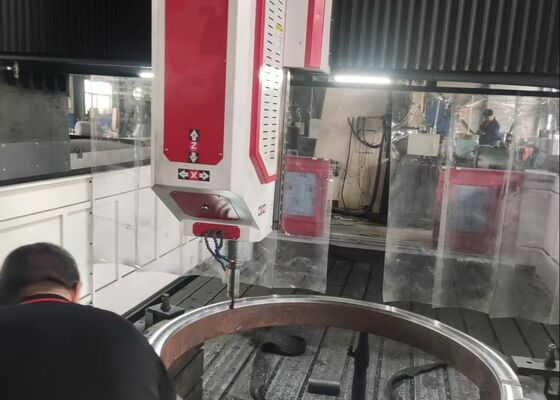

Thiết bị này là máy khoan phay CNC tốc độ cao di động kiểu cổng, chủ yếu được thiết kế để khoan, taro và phay trên các chi tiết như tấm thép, mặt bích, bộ trao đổi nhiệt, tấm ống, vòng bi xoay và các chi tiết tương tự. Máy hỗ trợ khoan tốc độ cao với dao cacbua và hệ thống làm mát bên trong. Được trang bị hệ thống điều khiển dựa trên bus KND hoặc CNC, máy mang lại thao tác thân thiện với người dùng và hỗ trợ gia công tự động, độ chính xác cao cho sản xuất theo lô nhỏ và vừa với nhiều loại chi tiết.
Cấu hình sản phẩm:
| Model | PHD4080 | |
| Kích thước chi tiết | Dài x Rộng (mm) | 4000x8000 |
| Chiều rộng rãnh T của bàn máy (mm) | 28 | |
| Đầu khoan | Số lượng. | 1 hoặc 2 |
| Côn trục chính | BT50 | |
| Đường kính khoan tối đa (mm) | Φ90 | |
| Độ dày tối đa (mm) | ≤300 | |
| Đường kính taro | M3-M36 | |
| Tốc độ trục chính (vòng/phút) | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 22/30/37 | |
| Chuyển động ngang của đầu khoan (trục X) | Hành trình ngang tối đa (mm) | 4000 |
| Tốc độ di chuyển ngang (vòng/phút) | 0~6 | |
| Công suất động cơ servo cho chuyển động ngang (kW) | 3.6 | |
| Chuyển động dọc cổng (trục Y) | Hành trình tiến dao tối đa (mm) | 8000 |
| Tốc độ di chuyển tiến dao (m/phút) | 0~6 | |
| Công suất động cơ servo tiến dao (kW) | 3.6/5.5 | |
| Chuyển động tiến dao ram dọc (trục Z) | Hành trình tối đa (mm) | 1400 |
| Tốc độ di chuyển (m/phút) | 0~4 | |
| Công suất động cơ servo (kW) | 3.6 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Bộ thay dao | Loại đĩa (Tùy chọn) | 24 vị trí dao |
| Kích thước tổng thể | Dài x Rộng x Cao (m) | 13x6.9x6.2 |
Tính năng sản phẩm
1. Máy bao gồm thân máy, bàn máy, cổng di động, đầu khoan kiểu ram dọc, hệ thống thủy lực, hệ thống khí nén, hệ thống làm mát, hệ thống bôi trơn tập trung, hệ thống điều khiển điện và hệ thống loại bỏ phoi tự động.
2. Trong dòng máy này, bàn máy và cổng được cấu hình như các cụm kết cấu độc lập, với cổng di chuyển dọc theo hai đế đỡ. Thiết kế này cải thiện độ cứng vững khi gia công, độ chính xác định vị và hiệu suất chịu tải, đảm bảo hoạt động ổn định và đáng tin cậy trong các quy trình khoan đòi hỏi khắt khe.
3. Máy được trang bị bàn máy chất lượng cao được chế tạo từ gang xám HT300, cung cấp nền tảng vững chắc và ổn định cho gia công chính xác.

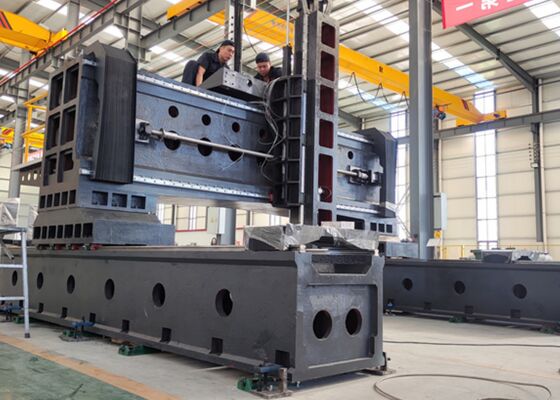

Thân máy và bàn máy đều được chế tạo từ gang xám HT300 cao cấp và trải qua hai chu kỳ xử lý nhiệt ram để loại bỏ ứng suất bên trong. Cấu hình kết cấu riêng biệt của chúng giúp giảm thiểu cộng hưởng phát sinh trong quá trình khoan, từ đó cải thiện độ ổn định khi gia công và kéo dài tuổi thọ của dao cắt cacbua.
1. Hệ thống loại bỏ phoi tự động và hệ thống làm mát tuần hoàn giúp giảm thời gian xử lý phụ trợ và giảm thiểu sự can thiệp thủ công. Người vận hành chủ yếu cần nạp và dỡ chi tiết cũng như thay dao khoan, đơn giản hóa các thao tác thông thường và tăng hiệu quả sản xuất tổng thể.
2. Máy được trang bị trục chính BT50 có độ chính xác cao sản xuất tại Đài Loan, được trang bị hệ thống cấp làm mát bên trong để hỗ trợ gia công hiệu quả với mũi khoan cacbua. Xi lanh kẹp dao khí nén cho phép thay dao nhanh chóng và thuận tiện. Động cơ trục chính công suất cao được kết nối thông qua truyền động đai đồng bộ điều khiển bằng servo, cung cấp dải tốc độ trục chính rộng để đáp ứng yêu cầu của các ứng dụng gia công khác nhau.
3. Máy khoan CNC này được thiết kế để đáp ứng các đặc điểm chi tiết và yêu cầu độ chính xác gia công cụ thể, với thiết kế kết cấu nhỏ gọn và khả năng xử lý linh hoạt. Máy xử lý hiệu quả các mẫu lỗ được sắp xếp theo cấu hình tròn hoặc đường thẳng, mang lại khả năng khoan tốc độ cao với độ chính xác định vị đáng tin cậy. Với cấu hình thực tế và hiệu suất gia công nhất quán, máy cung cấp giải pháp hiệu quả về chi phí cho gia công tấm kim loại chính xác.
Máy khoan tấm kiểu cổng CNC là một giải pháp công nghiệp mạnh mẽ được phát triển để gia công chính xác các chi tiết dạng tấm và các bộ phận kết cấu. Máy đặc biệt phù hợp để gia công mặt bích, đĩa, vòng, tấm phẳng và các bộ phận tương tự, miễn là độ dày vật liệu của chúng nằm trong phạm vi gia công hiệu quả được chỉ định của máy.
Trong các nhà máy chế tạo kết cấu thép, máy thực hiện khoan và phay chính xác trên các tấm kết cấu, tấm nối và các bộ phận liên quan, hỗ trợ lắp ráp chính xác và các kết nối kết cấu đáng tin cậy. Trong ngành năng lượng gió, máy cung cấp gia công độ chính xác cao cho các bộ phận tháp tuabin gió và các cụm mặt bích, giúp đảm bảo độ chính xác kích thước và độ tin cậy kết cấu trong điều kiện môi trường khắc nghiệt, bao gồm gió mạnh và biến động nhiệt độ. Trong xây dựng cầu, thiết bị gia công dầm cầu, các bộ phận đỡ và các bộ phận kết cấu liên quan, cho phép sản xuất các kết nối chính xác, bền bỉ được thiết kế để chịu tải trọng động trong suốt vòng đời của cây cầu.
