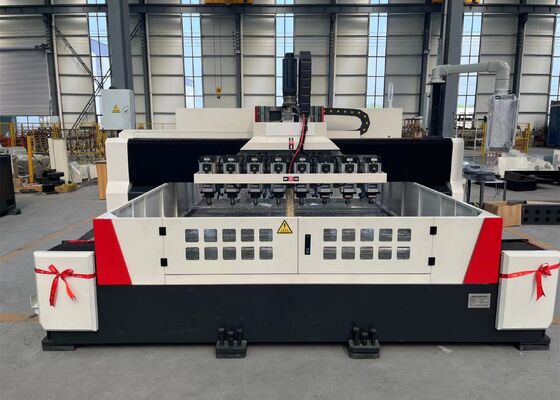

Máy khoan CNC tốc độ cao loại Gantry cho tấm sàng Model SPD3010
Ứng dụng:
Chủ yếu dùng để khoan hiệu quả các chi tiết như tấm sàng, tấm mỏng trong phạm vi độ dày hiệu dụng của chúng. Có thể khoan lỗ xuyên trên các chi tiết làm từ vật liệu đơn hoặc vật liệu composite. Quy trình gia công được điều khiển bằng kỹ thuật số, giúp vận hành rất thuận tiện. Cho phép sản xuất tự động, độ chính xác cao, đa dạng chủng loại và sản xuất hàng loạt.
Cấu hình thông số:
| Kích thước phôi | DxR | 3000x1000 mm |
| Chiều cao Gantry | 200 mm | |
| Đầu khoan trượt dọc | Số lượng | 8 |
| Lỗ côn trục chính | ER20 | |
| Đường kính khoan lớn nhất | Φ 1-Φ6 mm | |
| Độ dày lớn nhất | ≤180 mm | |
| Công suất động cơ trục chính Servo | 2.2kW | |
| Biến tần | 8x2.2kW | |
| Khoảng cách từ đầu dưới trục chính đến bàn máy | 0-200mm | |
| Di chuyển ngang đầu khoan | Hành trình ngang lớn nhất | 1000 mm |
| Tốc độ di chuyển ngang | 0~7 vòng/phút | |
| Công suất động cơ Servo cho di chuyển ngang | 2.4kW | |
| Di chuyển dọc Gantry (trục Y) | Hành trình tiến dao lớn nhất | 3000 mm |
| Tốc độ di chuyển tiến dao | 0~7 m/phút | |
| Công suất động cơ Servo tiến dao | 2x2.4kW | |
| Di chuyển tiến dao trục đứng (trục Z) | Hành trình lớn nhất | 200 mm |
| Tốc độ di chuyển | 0~7 m/phút | |
| Công suất động cơ Servo | 2.4kW | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác lặp lại định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
Cấu trúc máy:
Chủ yếu bao gồm bàn máy, Gantry di động, yên ngựa di động, nhiều đầu khoan, thiết bị bôi trơn tự động, thiết bị bảo vệ, thiết bị làm mát tuần hoàn, hệ thống điều khiển kỹ thuật số và hệ thống điện. Được hỗ trợ và dẫn hướng bởi các cặp dẫn hướng con lăn và dẫn động bằng cặp vít me bi chính xác, máy công cụ có độ chính xác định vị và khả năng lặp lại cao.
1. Bàn máy:
Thân máy và bàn máy là các bộ phận đúc nguyên khối bằng gang xám (HT250), được gia công chính xác sau khi xử lý ủ và lão hóa thứ cấp, mang lại độ cứng động và tĩnh tuyệt vời và không bị biến dạng. Bề mặt bàn máy có các rãnh T được gia công tinh xảo, bố trí hợp lý để kẹp phôi. Hai cặp dẫn hướng tuyến tính có độ chính xác cao được lắp đặt ở mỗi bên của đế thân máy, đảm bảo phân bố lực đồng đều trên các dẫn hướng và cải thiện đáng kể độ cứng, độ bền kéo và nén của máy công cụ. Hệ thống dẫn động sử dụng động cơ servo AC và cặp vít me bi chính xác để dẫn động hai bên, cho phép Gantry di chuyển theo hướng trục Y. Các bu lông điều chỉnh được phân bố trên bề mặt đáy của thân máy để dễ dàng điều chỉnh độ cân bằng của thân máy và bàn máy.
2. Gantry di động:
Gantry di động được đúc và gia công từ gang xám (HT250). Mặt trước của Gantry được trang bị hai cặp dẫn hướng tuyến tính con lăn chịu tải nặng, hai bộ cặp vít me bi chính xác và hai động cơ servo, cho phép đầu trượt di chuyển dọc theo trục Y. Mỗi đầu trượt được trang bị một đầu khoan. Chuyển động của Gantry được thực hiện bởi các động cơ servo dẫn động vít me bi thông qua khớp nối chính xác.
3. Yên ngựa di động
Yên ngựa di động là một bộ phận cấu trúc bằng gang đúc chính xác. Nó được trang bị hai cặp dẫn hướng cứng CNC chịu tải nặng, một cặp vít me bi chính xác và một bộ giảm tốc hành tinh có độ chính xác cao được kết nối với động cơ servo. Điều này dẫn động đầu khoan di chuyển dọc theo trục Z, cho phép các hành động tiến nhanh, tiến dao, lùi nhanh và dừng. Nó cũng có các chức năng phá phoi tự động, loại bỏ phoi và tạm dừng.

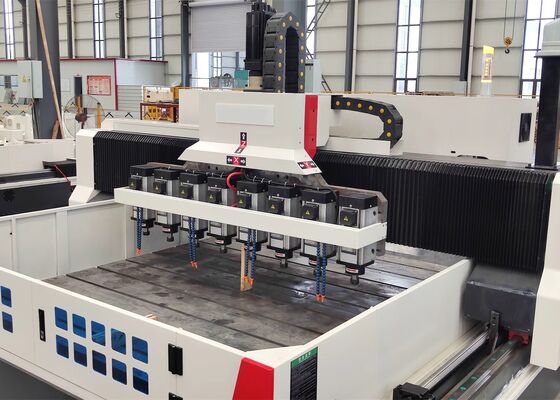

4. Đầu khoan:

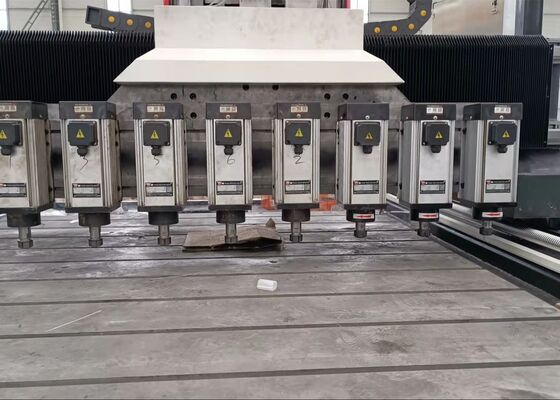

Đầu khoan sử dụng động cơ trục chính ba pha chuyên dụng, trực tiếp dẫn động trục chính có độ chính xác cao. Trục chính sử dụng vòng bi tiếp xúc góc Nhật Bản năm hàng (ba phía trước, hai phía sau) để đạt được điều chỉnh tốc độ vô cấp. Chuyển động tiến dao được dẫn động bởi động cơ servo và vít me bi. Các trục X và Y có thể được liên kết, sử dụng điều khiển bán vòng kín, cho phép các chức năng nội suy tuyến tính và tròn. Đầu trục chính là bộ giữ dao ER.
