Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 3000x1000mm | Chiều cao giàn: | 200 triệu |
|---|---|---|---|
| Đầu nguồn khoan ram trượt dọc: | 8 | lỗ côn trục chính: | ER20 |
| Tối đa. đường kính khoan: | Φ 1-Φ6mm | Max. tối đa. Thickness độ dày: | ≤180 mm |
| Công suất động cơ trục chính servo: | 2,2kw | Bộ chuyển đổi tần số: | 8x2,2kW |

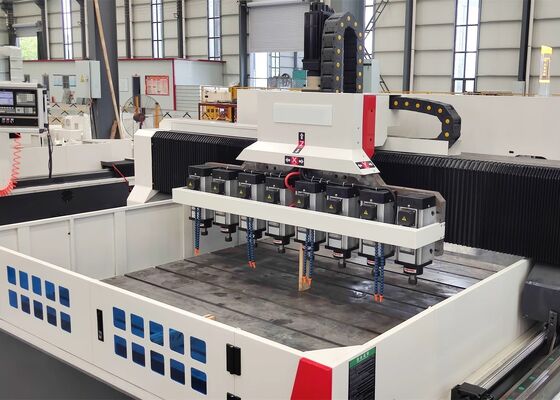

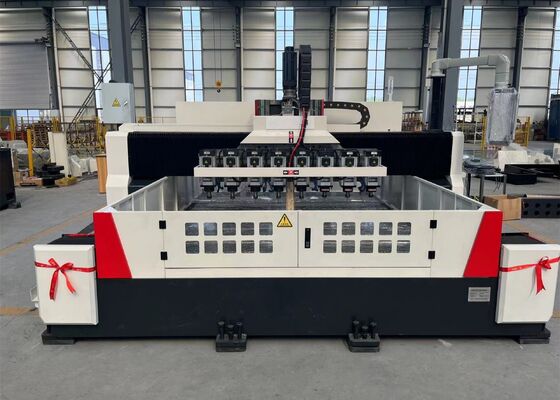

Máy khoan cao tốc CNC Gantry cho tấm sieve ER20 Spindle Taper Hole
Ứng dụng:
Máy này chủ yếu được thiết kế để khoan hiệu suất cao của các mảnh làm việc như tấm sàng và tấm mỏng trong phạm vi độ dày áp dụng.Nó có khả năng tạo ra các lỗ thông qua trong cả các thành phần bằng vật liệu đơn và vật liệu tổng hợpCác hoạt động gia công được điều khiển thông qua một hệ thống kỹ thuật số, cung cấp một quy trình hoạt động thân thiện với người dùng và quản lý sản xuất hiệu quả.độ chính xác cao, đa thông số kỹ thuật, và sản xuất khối lượng lớn.
Cấu hình tham số:
| Workpiece size | LxW | 3000x1000 mm |
| Gantry height | 200 mm | |
| Đầu máy khoan ram trượt dọc | Qty. | 8 |
| lỗ coni của trục | ER20 | |
| Chiều kính khoan tối đa | Φ 1-Φ6 mm | |
| Độ dày tối đa | ≤ 180 mm | |
| Servo spindle motor power | 2.2kW | |
| Chuyển đổi tần số | 8x2,2kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 0-200mm | |
| Lateral movement of power head (chuyển động bên của đầu điện) | Tối đa. đường thẳng ngang | 1000 mm |
| Lateral movement speed | 0 ~ 7 r/min | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4kW | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke | 3000 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0 ~ 7 m/min | |
| Feed servo motor power | 2x2,4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 200 mm |
| Moving speed (tốc độ di chuyển) | 0 ~ 7 m/min | |
| Servo motor power | 2.4kW | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
Cấu trúc máy:
Máy chủ yếu bao gồm một bàn làm việc, gantry di động, di chuyển yên, đầu máy khoan nhiều, hệ thống bôi trơn tự động, bộ phận bảo vệ, hệ thống làm mát lưu thông,Hệ thống điều khiển số CNC, và hệ thống điều khiển điện. Các bộ dẫn đường tuyến tính lăn cung cấp hỗ trợ và hướng dẫn cấu trúc, trong khi các bộ vít bóng chính xác cung cấp truyền động chính xác,đảm bảo độ chính xác vị trí cao và khả năng lặp lại trong suốt quá trình gia công.
1Bàn làm việc:
Bàn máy và bàn làm việc được sản xuất dưới dạng đúc sắt xám (HT250).Các thành phần được chế biến chính xác để đạt được độ cứng tĩnh và động xuất sắc trong khi duy trì sự ổn định kích thước tuyệt vời và chống biến dạngBề mặt bàn làm việc được hoàn thiện chính xác và kết hợp các khe T được sắp xếp một cách có hệ thống để kẹp sản phẩm hiệu quả và an toàn.Hai đường dẫn tuyến tính chính xác cao được lắp đặt ở mỗi bên của nền giường, cung cấp sự phân phối tải cân bằng trên các slide hướng dẫn và tăng đáng kể độ cứng cấu trúc, độ bền kéo và độ bền nén của máy công cụ.Cơ chế lái xe sử dụng một động cơ AC servo kết hợp với một tập hợp vít quả bóng chính xác trong một cấu hình lái xe hai bên, cho phép di chuyển gầm ổn định và chính xác dọc theo trục Y. Cụm cân bằng có thể điều chỉnh được đặt đồng đều ở phía dưới giường,cho phép điều chỉnh thuận tiện của giường và bàn làm việc mức độ và sự sắp xếp.
2. Đường chắn di động:
Các gantry di động được sản xuất từ sắt đúc màu xám (HT250) thông qua đúc chính xác và gia công, cung cấp một nền tảng cấu trúc mạnh mẽ và cứng nhắc.Phần phía trước của cổng được trang bị hai bộ máy dẫn đường tuyến tính cán có dung lượng tải trọng cao, hai bộ các bộ vít bóng chính xác, và hai động cơ servo, cho phép các slide đầu truyền động di chuyển chính xác dọc theo trục Y.Mỗi slide đầu máy được trang bị một đầu máy khoan riêng biệt cho các hoạt động gia công. Di chuyển gantry được điều khiển bởi động cơ servo thông qua các khớp nối chính xác truyền chuyển động đến các tập hợp vít bóng, đảm bảo chuyển động trơn tru, truyền tải đáng tin cậy và định vị chính xác.
3- Di chuyển Saddle:
Chiếc lưng di chuyển là một tập hợp cấu trúc sắt đúc chính xác được thiết kế để cung cấp hỗ trợ ổn định và định vị chính xác cho đầu khoan.Nó được trang bị hai tải trọng cao-capacity CNC cứng hướng dẫn trượt, một tập hợp vít bóng chính xác, và một máy giảm độ chính xác cao được kết nối với một động cơ servo.Cấu hình truyền tải này lái đầu khoan dọc theo trục Z và hỗ trợ tiếp cận nhanh chóngNó cũng kết hợp các chức năng tự động chip-đổ, chip-bỏ, và tạm dừng,cải thiện tính liên tục chế biến và hiệu quả hoạt động.

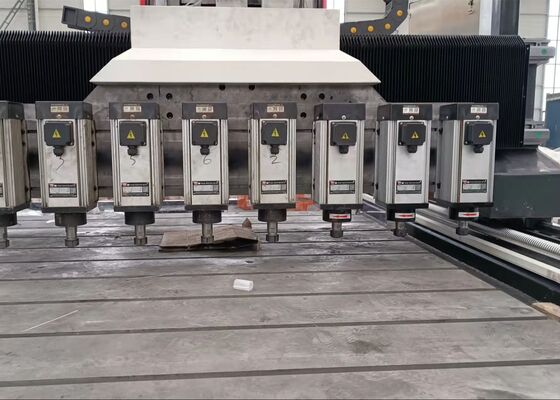

4. Đầu máy khoan:
Đầu công suất khoan được trang bị một động cơ trục ba pha chuyên dụng trực tiếp thúc đẩy tập hợp trục chính xác.Các trục được hỗ trợ bởi một năm hàng Nhật Bản góc liên lạc cấu hình vòng bi, bao gồm ba vòng bi ở phía trước và hai ở phía sau, cung cấp hỗ trợ trục ổn định và cho phép điều chỉnh tốc độ liên tục.Các cơ chế cho ăn được điều khiển bởi một động cơ servo kết hợp với một tập hợp vít quả bóng chính xácHệ thống trục X và Y hỗ trợ chuyển động phối hợp dưới điều khiển vòng tròn bán khép kín,cho phép máy thực hiện cả hai hoạt động can thiệp tuyến tính và tròn. mũi trục được trang bị một người giữ công cụ ER để cung cấp an toàn và chính xác kẹp các công cụ khoan.
