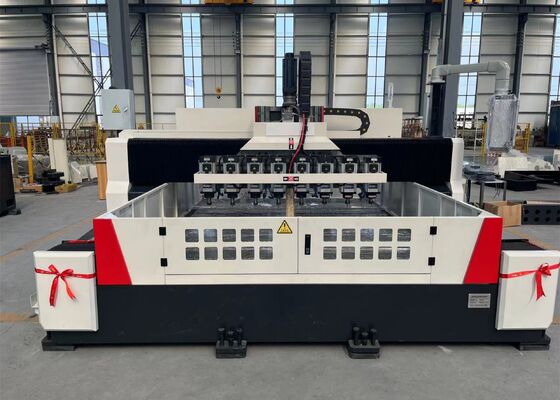

Máy khoan tấm màn hình CNC có lỗ côn ER25 Φ 1-Φ6mm Max. Đường kính khoan

Máy khoan lỗ côn ER25 CNC cho tấm lưới Φ 1-Φ6mm Đường kính khoan tối đa

Ứng dụng:

Thiết bị này chủ yếu được phát triển để khoan hiệu quả cao các chi tiết gia công như tấm đục lỗ, tấm sàng và các tấm thép mỏng trong phạm vi độ dày gia công áp dụng. Nó có khả năng tạo lỗ xuyên trên cả các bộ phận làm từ vật liệu đồng nhất và vật liệu composite. Toàn bộ hoạt động gia công được điều khiển bởi hệ thống điều khiển CNC kỹ thuật số, đảm bảo vận hành thuận tiện đồng thời hỗ trợ sản xuất tự động, độ chính xác cao, đa thông số kỹ thuật và khối lượng lớn.

Cấu hình tham số:

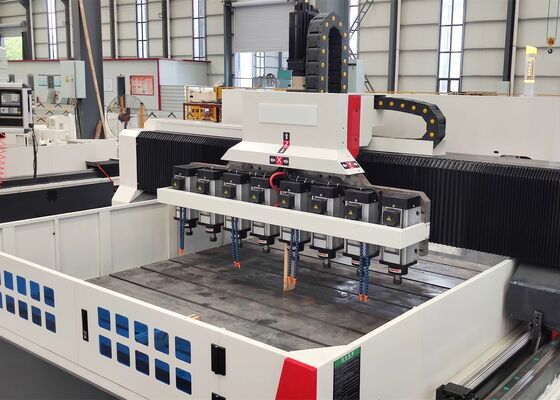

Cấu trúc máy:

Máy công cụ chủ yếu bao gồm bàn làm việc, cổng trục di động, yên ngựa di động, nhiều cụm trục khoan, hệ thống bôi trơn tự động tập trung, cụm bảo vệ, hệ thống làm mát tuần hoàn, hệ thống điều khiển CNC và hệ thống điều khiển điện. Các trục di chuyển được dẫn hướng bằng thanh dẫn tuyến tính lăn chính xác và được dẫn động bằng cụm vít me có độ chính xác cao, mang lại độ chính xác định vị, khả năng lặp lại và độ ổn định vận hành tuyệt vời.

1. Bàn làm việc:
Thân máy và bàn làm việc được chế tạo thành các bộ phận gang xám (HT250) tích hợp. Sau khi xử lý ủ và lão hóa thứ cấp, các bộ phận đúc được gia công chính xác để đạt được độ cứng tĩnh và động vượt trội đồng thời ngăn ngừa biến dạng hiệu quả. Bề mặt bàn làm việc được hoàn thiện chính xác và tích hợp các rãnh T được bố trí hợp lý để kẹp phôi an toàn và thuận tiện. Một thanh dẫn tuyến tính có độ chính xác cao được lắp đặt ở mỗi bên của đế máy, cung cấp sự phân bổ tải trọng đồng đều trên các thanh dẫn và tăng đáng kể độ cứng tổng thể cũng như độ bền kéo và nén của máy công cụ. Cơ cấu dẫn động sử dụng động cơ servo AC kết hợp với cụm vít me bi chính xác để dẫn động đồng bộ hai bên, cho phép cổng trục di chuyển chính xác dọc theo trục Y. Các bu lông cân bằng có thể điều chỉnh được bố trí bên dưới đế máy, tạo điều kiện thuận lợi cho việc cân bằng và căn chỉnh đế máy và bàn làm việc.

2. Cổng trục di động:
Cổng trục di động được chế tạo từ gang xám (HT250) thông qua các quy trình đúc và gia công chính xác. Hai cụm thanh dẫn tuyến tính lăn có tải trọng lớn, hai bộ cụm vít me bi chính xác và hai động cơ servo được lắp đặt ở mặt trước của cổng trục, cho phép các đầu trượt của đầu khoan di chuyển mượt mà dọc theo trục Y. Mỗi đầu trượt được trang bị một đầu khoan độc lập. Chuyển động của cổng trục được điều khiển chính xác bằng động cơ servo truyền chuyển động đến các vít me bi thông qua các khớp nối có độ chính xác cao, đảm bảo định vị ổn định và chính xác.

3. Yên ngựa di động:
Yên ngựa di động là một cụm kết cấu gang được gia công chính xác, được thiết kế để cung cấp chuyển động ổn định và chính xác cho cụm khoan. Nó tích hợp hai thanh dẫn cứng CNC có tải trọng lớn, một cụm vít me bi chính xác và một bộ giảm tốc hành tinh có độ chính xác cao kết hợp với động cơ servo. Cấu hình này dẫn động đầu khoan dọc theo trục Z và cho phép tiếp cận nhanh, cấp phôi có kiểm soát, rút nhanh và dừng hoạt động. Hệ thống cũng cung cấp các chức năng tự động phá phoi, hút phoi và tạm dừng theo chương trình để cải thiện hiệu quả gia công và sự thuận tiện trong vận hành.

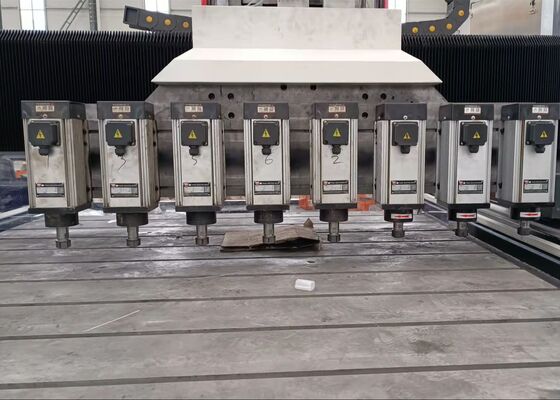

4. Đầu khoan:
Đầu khoan được trang bị động cơ trục chính ba pha chuyên dụng trực tiếp dẫn động cụm trục chính có độ chính xác cao. Trục chính được hỗ trợ bởi cấu hình vòng bi tiếp xúc góc năm hàng của Nhật Bản, bao gồm ba vòng bi ở phía trước và hai ở phía sau, mang lại hoạt động ổn định và điều chỉnh tốc độ trục chính vô cấp. Cơ cấu cấp phôi được dẫn động bằng động cơ servo kết hợp với cụm vít me bi chính xác. Chuyển động trục X và Y hỗ trợ liên kết phối hợp dưới điều khiển bán vòng kín, cho phép cả nội suy tuyến tính và nội suy tròn. Đầu trục chính được cấu hình với bộ giữ dao ER để lắp các dụng cụ khoan tương ứng và đảm bảo kẹp dao chắc chắn.
