Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2200x1500mm | Chiều cao giàn: | 200 triệu |
|---|---|---|---|
| Đầu nguồn khoan ram trượt dọc: | 13 | lỗ côn trục chính: | ER20 |
| Tối đa. đường kính khoan: | Φ 1-Φ6mm | Tốc độ trục chính: | 50-12000r/phút |
| Công suất động cơ trục chính servo: | 2,2kw | Bộ chuyển đổi tần số: | 13*2.2kW |

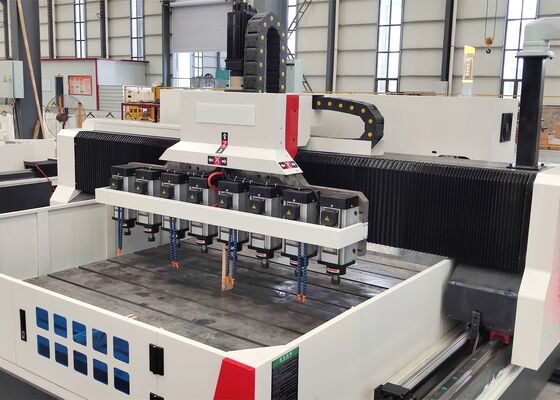

Máy khoan tấm cưa CNC 13pcs dọc trượt Ram khoan đầu năng lượng
Ứng dụng:
Máy này chủ yếu được thiết kế để khoan hiệu suất cao của các mảnh làm việc như tấm đục và tấm thép mỏng trong phạm vi độ dày hiệu quả được chỉ định.Nó có khả năng gia công lỗ thông qua trong cả các thành phần nguyên liệu đơn và các thành phần nguyên liệu tổng hợpToàn bộ quy trình gia công được kiểm soát thông qua hệ thống CNC kỹ thuật số, cung cấp hoạt động thuận tiện và hỗ trợ sản xuất tự động, chính xác cao, đa sản phẩm và khối lượng lớn.
Cấu hình tham số:
| Workpiece size | LxW | 2200*1500mm |
| Gantry height | 200mm | |

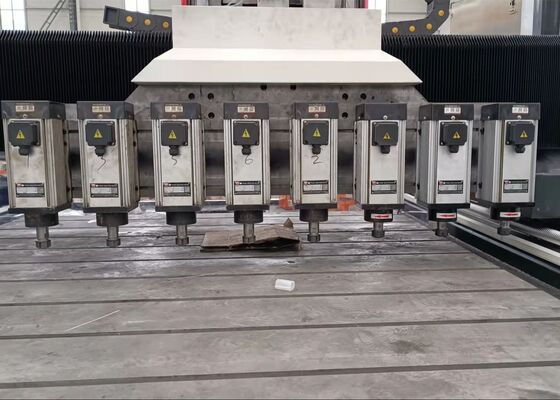

| Đầu máy khoan ram trượt dọc | Qty. | 13 |
| lỗ coni của trục | ER20 | |
| Chiều kính khoan tối đa | Φ 1-Φ6mm | |
| Tốc độ xoắn | 50-12000r/min | |
| Servo spindle motor power | 2.2KW | |
| Chuyển đổi tần số | 13*2,2KW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 0-200mm | |
| Lateral movement of power head (chuyển động bên của đầu điện) | Max.horizontal stroke | 1500mm |
| Lateral movement speed | 0 ~ 7 | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4*1 | |
| Chuyển động theo chiều dọc của gantry | Max. feed stroke | 2200 |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0 ~ 7 m/min | |
| Feed servo motor power | 2*2,4kw | |
| Chuyển động cung cấp ram dọc | Max. stroke | 200mm |
| Moving speed (tốc độ di chuyển) | 0 ~ 7m/min | |
| Servo motor power | 2.4kW*1 (đói phanh) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |

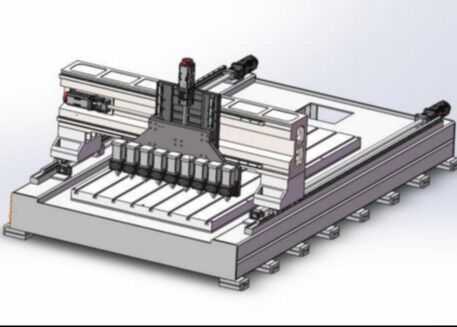

Cấu trúc máy:
Máy chủ yếu bao gồm một bàn làm việc, gantry di động, yên di động, nhiều đầu máy khoan, hệ thống bôi trơn tự động, các thiết bị bảo vệ, hệ thống làm mát tuần hoàn,Hệ thống điều khiển CNCCác trục được hỗ trợ và hướng dẫn bởi các đường dẫn tuyến tính lăn và được điều khiển bởi các tập hợp vít bóng chính xác, cung cấp độ chính xác định vị và khả năng lặp lại tuyệt vời.
1Thiết bị bôi trơn và bảo vệ tự động:
Máy được trang bị hệ thống bôi trơn tự động phân phối áp suất theo thể tích do Đài Loan sản xuất, tự động cung cấp dầu bôi trơn cho các thành phần chuyển động quan trọng,bao gồm các đường dẫn, vít chì và bánh răng, đảm bảo bôi trơn toàn diện mà không có vùng chết và kéo dài hiệu quả tuổi thọ của máy.Các nắp bảo vệ chống bụi được lắp đặt trên các tập hợp trục X và Y, trong khi các bộ chắn bảo vệ chống phun nước được sắp xếp xung quanh bàn làm việc để tăng cường bảo vệ hoạt động.
2. Hệ thống CNC hoàn toàn xe buýt Keyuan tích hợp
Thiết bị sử dụng một hệ thống CNC Keyuan chuyên dụng được phát triển cho các ứng dụng khoan và mài CNC.Hệ thống lái xe sử dụng cao chính xác tuyệt đối servo động cơ để đạt được chính xác và đáng tin cậy kiểm soát chuyển độngHệ thống được trang bị giao diện liên lạc RS232, màn hình màu, giao diện hoạt động bằng tiếng Trung, hỗ trợ đầu vào dữ liệu USB cục bộ và bên ngoài.cung cấp quản lý chương trình thuận tiện và chuyển dữ liệu.
3. Chức năng bộ nhớ mất điện
Trong trường hợp ngắt điện bất ngờ hoặc ngừng hoạt động khác,Chức năng nhớ mất điện cho phép người vận hành nhanh chóng xác định và khôi phục vị trí gia công tương ứng với lỗ hoàn thành cuối cùngTính năng này làm giảm thời gian phục hồi vị trí và cho phép sản xuất tiếp tục hiệu quả từ điểm gia công thích hợp.
4- Laser Interferometer:
Một RENISHAW laser interferometer từ Vương quốc Anh được sử dụng để hiệu chuẩn máy chính xác. Nó đo và bù đắp chính xác cho các lỗi pitch, phản ứng ngược, chính xác định vị,và khả năng lặp lại, do đó duy trì hiệu suất động và tĩnh của máy cũng như độ chính xác chế biến tổng thể.Mỗi máy được kiểm tra bằng cách sử dụng một hệ thống thanh rôn RENISHAW từ Vương quốc Anh để đánh giá hình tròn và độ chính xác hình họcCác thử nghiệm cắt đứt vòng tròn cũng được thực hiện để xác minh độ chính xác gia công ba chiều và hiệu suất vòng tròn,đảm bảo chất lượng máy liên tục và độ chính xác đáng tin cậy trong các ứng dụng thực tế.
