Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2200x1500mm | Chiều cao giàn: | 200 triệu |
|---|---|---|---|
| Đầu nguồn khoan ram trượt dọc: | 13 | lỗ côn trục chính: | ER20 |
| Tối đa. đường kính khoan: | Φ 1-Φ6mm | Tốc độ trục chính: | 50-12000r/phút |
| Công suất động cơ trục chính servo: | 2,2kw | Bộ chuyển đổi tần số: | 13*2.2kW |

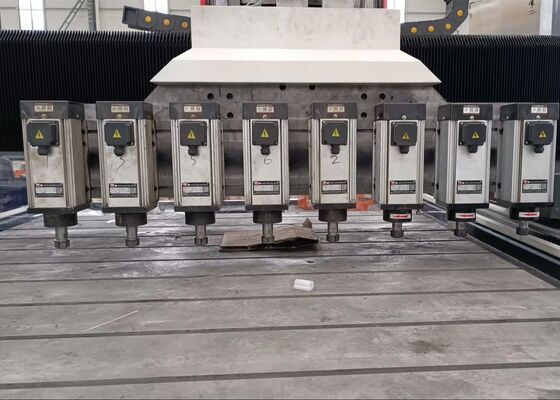

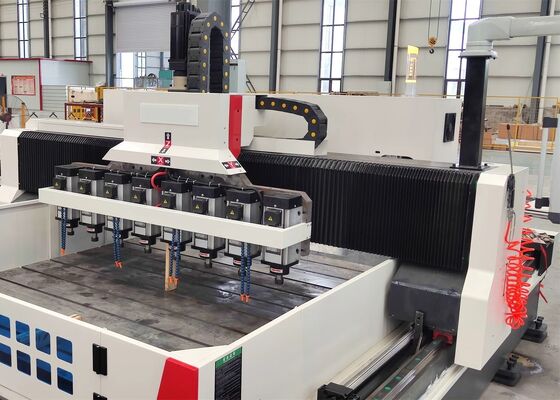

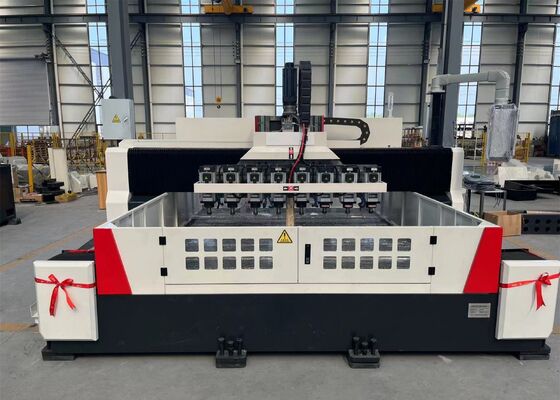

Máy CNC Cổng 2215ER20 Gia công Tấm sàng Kích thước phôi 2200*1500mm
Ứng dụng:
Chủ yếu dùng để khoan hiệu quả các chi tiết như tấm sàng, tấm mỏng trong phạm vi độ dày hiệu dụng. Có thể khoan lỗ xuyên trên cả chi tiết đơn vật liệu và vật liệu composite. Quy trình gia công được điều khiển bằng kỹ thuật số, vận hành rất thuận tiện. Cho phép sản xuất tự động, độ chính xác cao, đa dạng và sản xuất hàng loạt.
Cấu hình thông số:
| Kích thước phôi | Dài x Rộng | 2200*1500mm |
| Chiều cao cổng | 200mm | |
| Đầu khoan trục trượt dọc | Số lượng | 13 |
| Lỗ côn trục chính | ER20 | |
| Đường kính khoan tối đa | Φ 1-Φ6mm | |
| Tốc độ trục chính | 50-12000 vòng/phút | |
| Công suất động cơ trục chính Servo | 2.2KW | |
| Bộ biến tần | 13*2.2KW | |
| Khoảng cách từ đầu dưới trục chính đến bàn máy | 0-200mm | |
| Di chuyển ngang đầu khoan | Hành trình ngang tối đa | 1500mm |
| Tốc độ di chuyển ngang | 0~7 | |
| Công suất động cơ Servo di chuyển ngang | 2.4*1 | |
| Di chuyển dọc cổng | Hành trình cấp phôi tối đa | 2200 |
| Tốc độ di chuyển cấp phôi | 0~7 m/phút | |
| Công suất động cơ Servo cấp phôi | 2*2.4kw | |
| Chuyển động cấp phôi trục dọc | Hành trình tối đa | 200mm |
| Tốc độ di chuyển | 0~7m/phút | |
| Công suất động cơ Servo | 2.4kW*1 (phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác lặp lại định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
Cấu trúc máy:
Chủ yếu bao gồm bàn máy, cổng di động, yên ngựa di động, nhiều đầu khoan, thiết bị bôi trơn tự động, thiết bị bảo vệ, thiết bị làm mát tuần hoàn, hệ thống điều khiển kỹ thuật số và hệ thống điện. Được hỗ trợ và dẫn hướng bởi cặp dẫn hướng con lăn và dẫn động bằng cặp vít me chính xác, máy công cụ có độ chính xác định vị và khả năng lặp lại cao.
1. Thiết bị bôi trơn tự động và thiết bị bảo vệ:
Máy công cụ này được trang bị thiết bị bôi trơn tự động phân phối áp suất thể tích do Đài Loan sản xuất, có thể tự động bôi trơn tất cả các bộ phận chuyển động như dẫn hướng, vít me và bánh răng, không để lại điểm mù và đảm bảo tuổi thọ của máy công cụ. Trục X và Y được trang bị nắp bảo vệ chống bụi, và bàn máy được bao quanh bởi các tấm chắn chống bắn tóe.
2. Hệ thống CNC Giá trị tuyệt đối Bus Keyuan hoàn chỉnh
Đây là hệ thống chuyên dụng cho máy khoan và phay CNC Keyuan. Động cơ được dẫn động bởi động cơ servo giá trị tuyệt đối có độ chính xác cao. Nó có giao diện RS232, màn hình màu, giao diện vận hành tiếng Trung và hỗ trợ đầu vào USB tại chỗ/ngoài.
3. Chức năng bộ nhớ khi mất điện
Trong trường hợp mất điện đột ngột hoặc gián đoạn hoạt động khác, chức năng này cho phép truy xuất nhanh chóng và thuận tiện vị trí của lỗ khoan cuối cùng trước khi mất điện. Người vận hành sau đó có thể tiến hành bước tiếp theo một cách nhanh chóng, tiết kiệm thời gian tìm kiếm.
4. Máy đo giao thoa laser:
Máy đo giao thoa laser của công ty RENISHAW (Anh) được sử dụng để hiệu chuẩn, kiểm tra và bù trừ chính xác sai số bước, độ rơ, độ chính xác định vị và khả năng lặp lại để đảm bảo độ ổn định động và tĩnh cũng như độ chính xác gia công của máy. Kiểm tra Ballbar: Mỗi máy được kiểm tra bằng ballbar của công ty RENISHAW (Anh) để hiệu chuẩn độ tròn thực và độ chính xác hình học của máy, đồng thời tiến hành thử nghiệm cắt hình tròn để đảm bảo độ chính xác gia công 3D và độ chính xác hình tròn của máy.
