Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi: | 1000x1000mm | Chiều rộng khe chữ T của Bàn làm việc (mm): | 28 |
|---|---|---|---|
| Độ côn trục chính: | BT40 | Tối đa. đường kính khoan (mm): | Φ50 |
| Tối đa. Độ dày (mm): | 180 | Đường kính khai thác: | M3-M20 |
| Tốc độ trục chính (R/Min): | 30~3000 | Công suất động cơ trục chính của servo (KW): | 11 |
| Làm nổi bật: | Máy khoan phay tấm CNC,Máy xay khoan tấm cứng cao,Máy xay khoan tấm điều khiển servo |
||

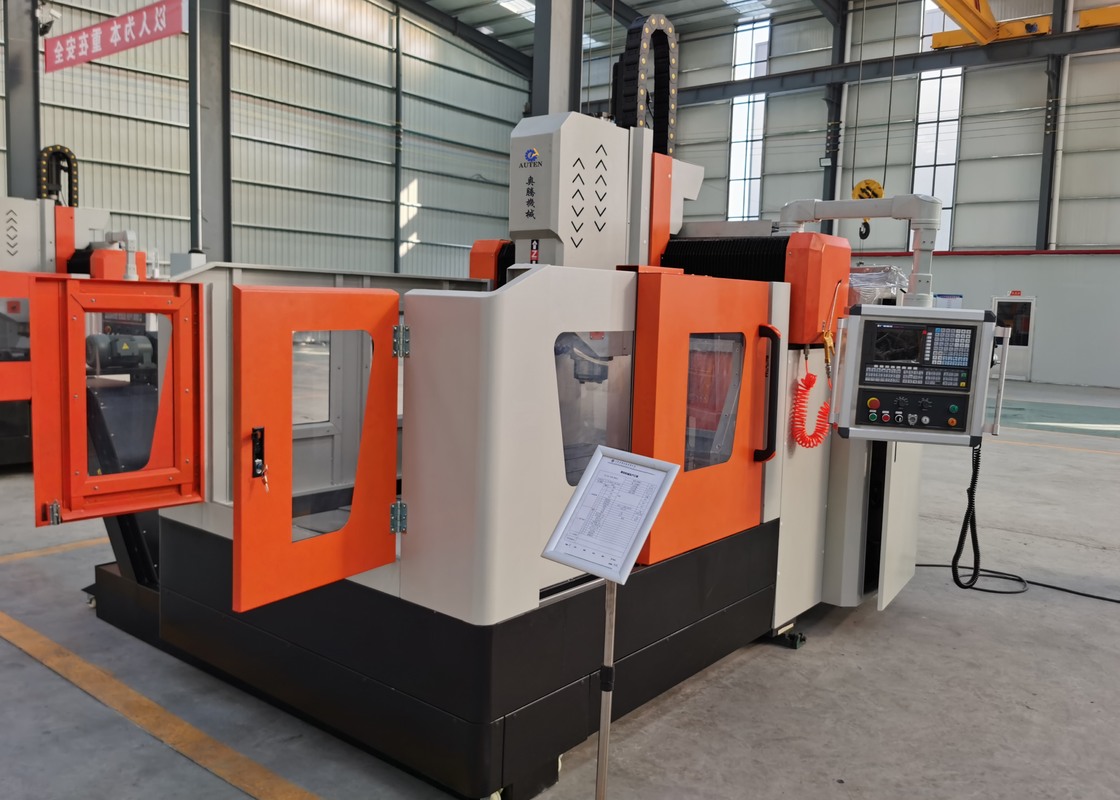

Máy Khoan và Phay CNC Tấm Cứng Cáp Tốc Độ Cao Điều Khiển Servo
Giới thiệu sản phẩm:

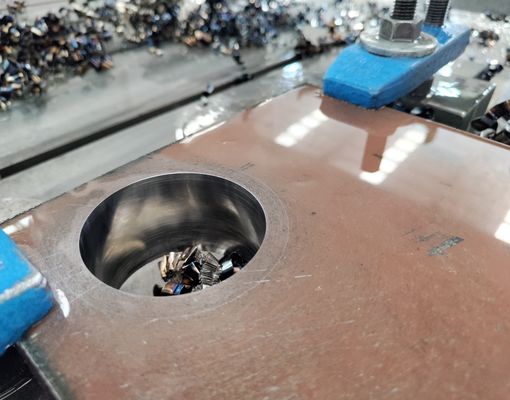

Máy được phát triển đặc biệt cho gia công độ chính xác cao các bộ phận tấm ống và mặt bích, hỗ trợ các hoạt động khoan với đường kính lỗ lên đến φ80 mm. Máy tích hợp nhiều chức năng gia công, bao gồm khoan, doa, khoét, taro, vát mép và phay. Thiết bị tương thích với cả dụng cụ cacbua và mũi khoan thông thường, cung cấp các giải pháp xử lý linh hoạt cho các yêu cầu vật liệu khác nhau. Với hệ thống điều khiển CNC trực quan, máy mang lại thao tác thuận tiện, lập trình hiệu quả và độ chính xác gia công tuyệt vời, phù hợp cho các ứng dụng sản xuất công nghiệp độ chính xác cao.
Cấu hình sản phẩm:
| Mẫu mã | PHD1010 | |
| Kích thước phôi | Dài x Rộng (mm) | 1000x1000 |
| Chiều rộng rãnh T của Bàn làm việc (mm) | 28 | |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT40 | |
| Đường kính khoan tối đa (mm) | Φ50 | |
| Độ dày tối đa (mm) | ≤180 | |
| Đường kính taro | M3-M20 | |
| Tốc độ trục chính (vòng/phút) | 30~3000 | |
| Công suất động cơ servo trục chính (kW) | 11 | |
| Di chuyển ngang của đầu (Trục X) | Hành trình ngang tối đa (mm) | 1000 |
| Tốc độ di chuyển ngang (vòng/phút) | 0~8 | |
| Công suất động cơ servo cho di chuyển ngang (kW) | 2.4 | |
| Di chuyển dọc cổng trục (Trục Y) | Hành trình cấp phôi tối đa (mm) | 1000 |
| Tốc độ di chuyển cấp phôi (m/phút) | 0~8 | |
| Công suất động cơ servo cấp phôi (kW) | 2.4 | |
| Chuyển động cấp phôi dọc ram (Trục Z) | Hành trình tối đa (mm) | 400 |
| Tốc độ di chuyển (m/phút) | 0~8 | |
| Công suất động cơ servo (kW) | 2.4 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0.02/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Bộ thay dao | Loại đĩa (Tùy chọn) | 24 vị trí dao |
| Kích thước tổng thể | Dài x Rộng x Cao (m) | 3.2x2.2x2.2 |
Tính năng sản phẩm
1. Thân máy và dầm ngang sử dụng kết cấu thép hàn chịu tải nặng với xử lý nhiệt lão hóa và giảm ứng suất tiên tiến để cải thiện độ ổn định kết cấu và độ chính xác gia công lâu dài. Bàn làm việc, bàn trượt ngang và ram được chế tạo từ gang chất lượng cao, mang lại độ cứng cáp, khả năng chống rung và độ bền hoạt động tuyệt vời.
2. Trục X sử dụng cấu hình truyền động hai động cơ servo ở cả hai bên cổng trục, đảm bảo chuyển động đồng bộ, độ chính xác định vị cao và độ song song tuyệt vời. Cấu trúc truyền động tiên tiến này duy trì hiệu quả tính vuông góc và độ chính xác vượt trội giữa các chuyển động trục X và Y.

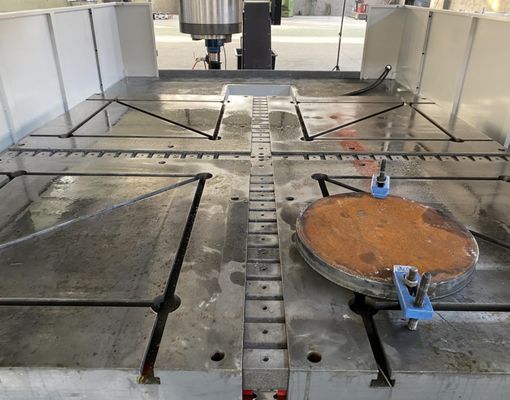

3. Bàn làm việc được chế tạo từ gang cao cấp, mang lại khả năng chịu tải, độ ổn định kết cấu và hỗ trợ đáng tin cậy cho các hoạt động gia công chịu tải nặng.
4. Trục khoan sử dụng thiết kế BT40 cứng cáp, độ chính xác cao với hệ thống cấp nước làm mát bên trong tích hợp, đảm bảo loại bỏ phoi hiệu quả, làm mát dụng cụ được cải thiện và thay thế dụng cụ thuận tiện. Dải tốc độ trục chính có thể điều chỉnh từ 30 đến 3000 vòng/phút, cho phép thích ứng linh hoạt với các yêu cầu gia công khác nhau.
5. Hai băng tải phoi loại xích đĩa được lắp đặt ở hai bên bàn làm việc để thu gom phoi gia công và nước làm mát tự động. Hệ thống này cho phép xả phoi hiệu quả, thu hồi nước làm mát và môi trường gia công sạch sẽ hơn.
6. Máy được trang bị cả hệ thống cấp nước làm mát bên trong và bên ngoài, cung cấp áp suất và lưu lượng đủ để làm mát và bôi trơn dụng cụ hiệu quả. Các thiết bị giám sát mức nước làm mát được tích hợp để đảm bảo hiệu suất làm mát ổn định và bảo vệ dụng cụ khoan trong quá trình hoạt động liên tục.
7. Hệ thống bôi trơn tự động cung cấp bôi trơn liên tục và chính xác cho các bộ phận chuyển động quan trọng, bao gồm thanh dẫn hướng tuyến tính, vít me bi và vòng bi con lăn. Thiết kế này giảm mài mòn cơ học, cải thiện độ ổn định hoạt động và kéo dài tuổi thọ của các bộ phận chính.
8. Máy được trang bị hệ thống điều khiển CNC 828D, với các chức năng xử lý mạnh mẽ, khả năng lập trình CAD/CAM tự động, thao tác trực quan, thông báo cảnh báo thời gian thực và các chức năng bù lỗi thông minh, giúp cải thiện đáng kể hiệu quả gia công và quản lý sản xuất.
9. Máy tích hợp các thành phần cốt lõi chất lượng cao từ các nhà sản xuất được công nhận quốc tế, bao gồm thanh dẫn hướng con lăn tuyến tính, vít me bi chính xác, động cơ và ổ đĩa servo, hệ thống trục chính, bộ điều khiển CNC, bơm thủy lực, van điều khiển và bơm nước làm mát. Các thành phần cao cấp này đảm bảo độ tin cậy thiết bị vượt trội, hoạt động ổn định và hiệu suất gia công lâu dài.
Máy cắt tấm cổng trục CNC là một giải pháp công nghiệp mạnh mẽ, được thiết kế tỉ mỉ để xử lý chính xác các bộ phận dạng tấm và các yếu tố kết cấu. Máy này được tùy chỉnh đặc biệt để xử lý các phôi như mặt bích, đĩa, vòng và tấm phẳng, miễn là độ dày vật liệu nằm trong phạm vi gia công hiệu quả được chỉ định của máy.
Trong các nhà máy sản xuất kết cấu thép, máy khoan tấm này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp nền tảng vững chắc cho việc xây dựng các khung thép bền vững. Trong lĩnh vực năng lượng gió, máy cung cấp gia công độ chính xác cao cho các tháp và mặt bích tuabin gió — các quy trình thiết yếu đảm bảo các bộ phận này có thể chịu được điều kiện môi trường khắc nghiệt, bao gồm gió mạnh và biến động nhiệt độ. Đối với các dự án xây dựng cầu, thiết bị xử lý các dầm và giá đỡ cầu, đảm bảo hình thành các kết nối ổn định và bền vững có khả năng chịu tải trọng động trong suốt tuổi thọ sử dụng kéo dài của cầu.
