Nhà sản xuất chất lượng hàng đầu Trung Quốc cho Máy khoan, đột, cắt, phay CNC, máy tạo hình góc, dầm, tấm và mặt bích!
Làm những cái mới, làm những cái tốt!
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22kW |
| Làm nổi bật: | Máy khoan và máy mài đĩa CNC,CNC Máy Khoan Phay Tấm Dày,Máy Khoan Tấm CNC Công Nghiệp |
||

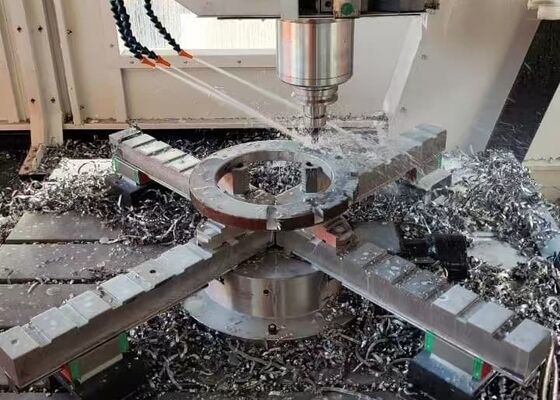

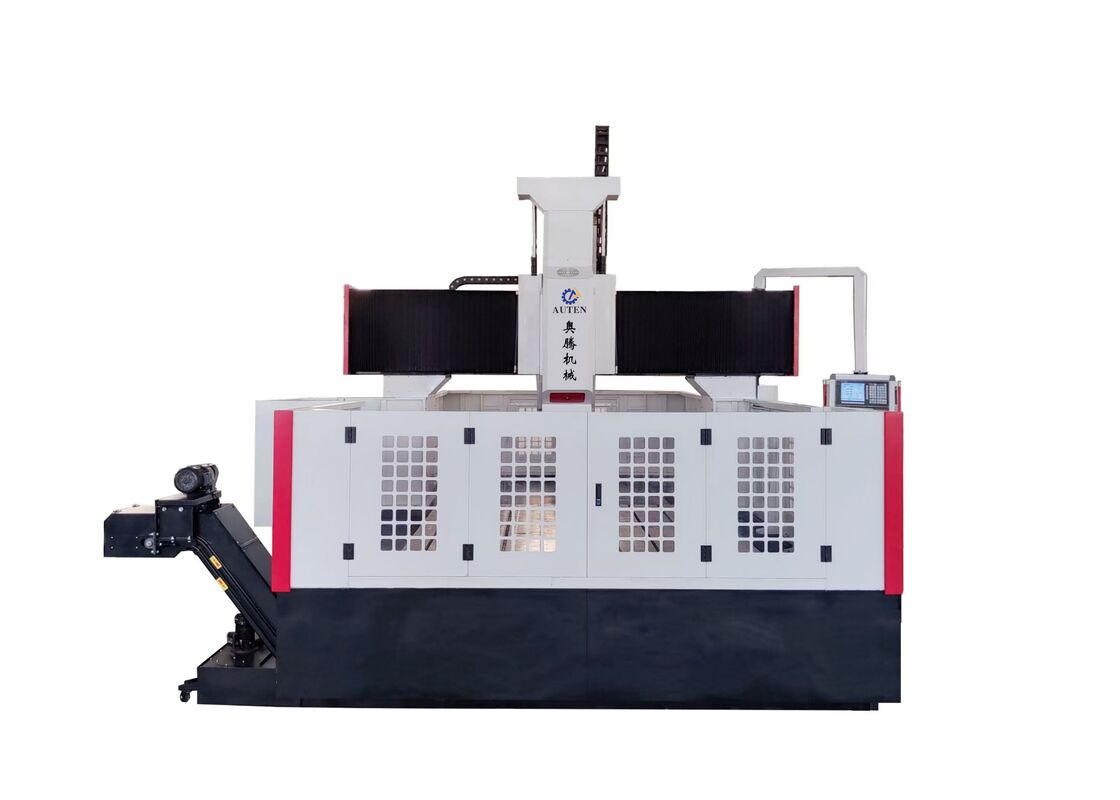

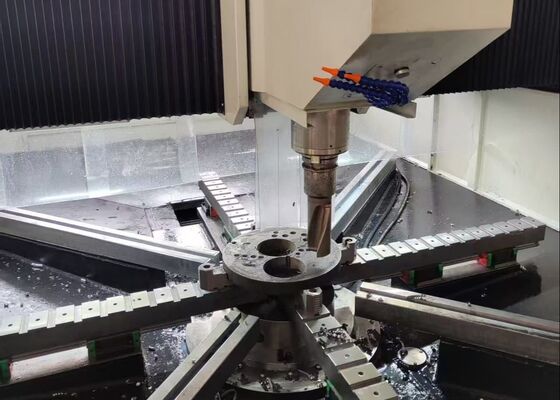

Máy Khoan và Phay Tấm CNC Tốc Độ Cao Công Nghiệp Cho Tấm Dày
Ứng dụng:
Máy Khoan và Phay Tấm Cổng CNC được phát triển đặc biệt cho gia công độ chính xác cao các tấm ống, mặt bích, tấm ổ đỡ, các bộ phận trao đổi nhiệt và nhiều loại phôi dạng tấm được sử dụng trong chế biến hóa dầu, sản xuất điện hạt nhân, năng lượng gió, sản xuất nồi hơi và chế tạo kết cấu thép. Máy hỗ trợ khoan cacbua tốc độ cao với hệ thống làm mát qua trục chính, cũng như khoan xoắn tốc độ cao với hệ thống làm mát bên ngoài. Bằng cách tích hợp khoan, vát mép, tiện ren, phay và doa vào một nền tảng gia công CNC duy nhất, máy mang lại sự linh hoạt gia công và hiệu quả sản xuất vượt trội. Đầu phay góc phải tùy chọn càng tăng cường khả năng của máy bằng cách cho phép khoan, tiện ren và phay hiệu quả các phôi phức tạp.
Thông số kỹ thuật:
| Mẫu mã | PHD2020 | |
| Kích thước phôi | DxR (mm) | 2000x2000 |
| Chiều rộng rãnh T của bàn máy (mm) | 28 | |
| Đầu khoan | Số lượng | 1 |
| Đuôi côn trục chính | BT50 | |
| Đường kính khoan tối đa (mm) | Φ80 | |
| Độ dày tối đa (mm) | ≤250 | |
| Đường kính tiện ren | M3-M30 | |
| Tốc độ trục chính (vòng/phút) | 30~3000 | |
| Công suất động cơ trục chính Servo (kW) | 22/30 | |
| Di chuyển ngang của đầu khoan (trục X) | Hành trình ngang tối đa (mm) | 2000 |
| Tốc độ di chuyển ngang (vòng/phút) | 0~8 | |
| Công suất động cơ servo cho di chuyển ngang (kW) | 2.4 | |
| Di chuyển dọc cổng (trục Y) | Hành trình cấp phôi tối đa (mm) | 2000 |
| Tốc độ di chuyển cấp phôi (m/phút) | 0~8 | |
| Công suất động cơ servo cấp phôi (kW) | 2.4 | |
| Chuyển động cấp dọc ram (trục Z) | Hành trình tối đa (mm) | 800 |
| Tốc độ di chuyển (m/phút) | 0~8 | |
| Công suất động cơ servo (kW) | 2.4 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Bộ thay dao | Loại đĩa (Tùy chọn) | 24 vị trí dao |
| Kích thước tổng thể | DxRxC (m) | 5.3x3.8x2.7 |
Tính năng sản phẩm
1. Thiết bị chủ yếu bao gồm thân máy chắc chắn, cơ cấu trượt dọc, khung cổng, bộ phận trượt ngang, hệ thống cấp phôi dọc, đầu khoan và phay, bàn máy, hệ thống tuần hoàn nước làm mát, hệ thống vận chuyển phoi tự động, hệ thống bôi trơn tập trung, cụm khí nén, tủ điều khiển điện và các mô-đun phụ trợ khác. Cùng nhau, các thành phần này tạo thành một hệ thống gia công CNC hoàn chỉnh, hiệu quả cao được thiết kế cho gia công công nghiệp chính xác.
2. Đầu trục chính trượt điều khiển servo kết hợp nhiều khả năng gia công, bao gồm khoan, doa, tiện ren, vát mép và phay rãnh. Các chức năng này có thể được thực hiện riêng lẻ hoặc thông qua hoạt động đa trục phối hợp để cung cấp sự linh hoạt gia công tối đa. Trục chính sử dụng trục chính làm mát trong BT50 có độ chính xác cao được sản xuất tại Đài Loan và được trang bị cơ cấu kẹp dao tự động dựa trên công nghệ lò xo đĩa. Cơ cấu nhả dao bằng thủy lực cho phép thay thế dao khoan và phay nhanh chóng và thuận tiện, giảm hiệu quả thời gian thay dao và cải thiện hiệu suất sản xuất tổng thể.
3. Các ray dẫn hướng tuyến tính có độ chính xác cao được lắp đặt trên tất cả các trục chuyển động chính để đảm bảo chuyển động mượt mà, độ cứng tuyệt vời và hiệu suất định vị chính xác. Hệ thống truyền động cấp phôi sử dụng động cơ servo AC kết hợp với truyền động đai đồng bộ và cơ cấu vít me bi chính xác, mang lại độ chính xác định vị vượt trội, khả năng lặp lại cao và hiệu suất gia công ổn định lâu dài.
4. Thân máy và cấu trúc cổng được chế tạo từ gang chất lượng cao hoặc các cụm thép hàn chịu tải nặng. Trước khi gia công, tất cả các thành phần cấu trúc quan trọng đều trải qua quá trình ủ giảm ứng suất nhiệt độ cao, sau đó là quy trình giảm ứng suất bổ sung sau khi hoàn thiện bán phần. Thông qua quy trình sản xuất tiên tiến này, máy đạt được độ cứng cấu trúc vượt trội, độ ổn định kích thước được cải thiện và độ chính xác gia công ổn định nhất quán trong suốt vòng đời dịch vụ của nó.
Máy Khoan và Phay Tấm Cổng CNC là một giải pháp gia công CNC hiệu suất cao được thiết kế đặc biệt cho gia công chính xác các bộ phận dạng tấm và các bộ phận kết cấu thép. Máy phù hợp rộng rãi cho việc gia công mặt bích, đĩa, vòng, tấm phẳng và các phôi tương tự khác trong phạm vi gia công quy định. Với cấu trúc cơ khí cứng vững, công nghệ điều khiển CNC tiên tiến và khả năng gia công đa chức năng toàn diện, máy cung cấp một giải pháp hiệu quả và đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi độ chính xác, năng suất và độ ổn định hoạt động cao.
Trong các nhà máy chế tạo kết cấu thép, thiết bị thực hiện các hoạt động khoan và phay có độ chính xác cao trên các tấm kết cấu, tấm nền và các bộ phận kết nối, cung cấp các bộ phận được gia công chính xác để lắp ráp kết cấu thép hiệu quả. Trong ngành năng lượng gió, máy được ứng dụng rộng rãi để gia công các đoạn tháp tuabin gió và các bộ phận mặt bích đường kính lớn, đảm bảo độ chính xác kích thước và tính toàn vẹn cấu trúc tuyệt vời trong các điều kiện hoạt động đầy thách thức, bao gồm tải trọng gió nặng và biến động nhiệt độ đáng kể. Trong các ứng dụng xây dựng cầu, máy được sử dụng rộng rãi để gia công dầm cầu, tấm nối và các bộ phận kết cấu hỗ trợ, tạo ra các kết nối cường độ cao và bền bỉ có khả năng chịu tải trọng động dài hạn. Do đó, thiết bị đóng vai trò quan trọng trong việc cải thiện độ an toàn kết cấu, độ tin cậy hoạt động và tuổi thọ của các dự án cầu và cơ sở hạ tầng quy mô lớn.
