Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 13000x1000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT40-150 | Đường kính khoan tối đa: | Φ30 mm |
| Chiều rộng khe chữ T: | 28mm | Đường kính khai thác: | M3-M10 |
| Tốc độ trục chính: | 30~6000 vòng/phút | Công suất động cơ trục chính servo: | 7,5kw |
| Làm nổi bật: | Máy khoan tấm CNC tiên tiến,Máy khoan mảng CNC tốc độ cao,Máy khoan phay tấm CNC |
||

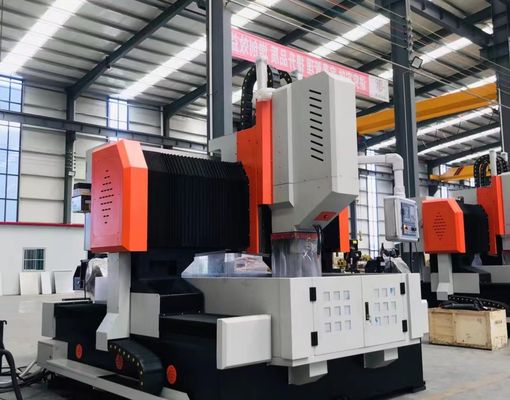

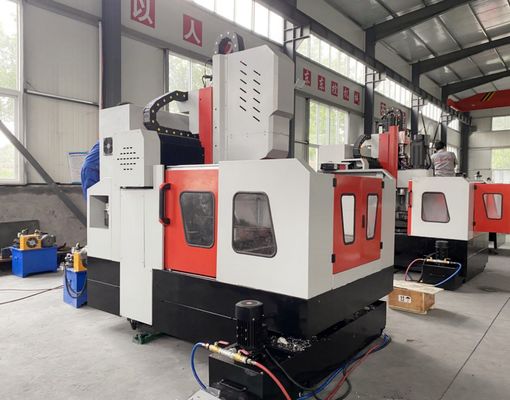

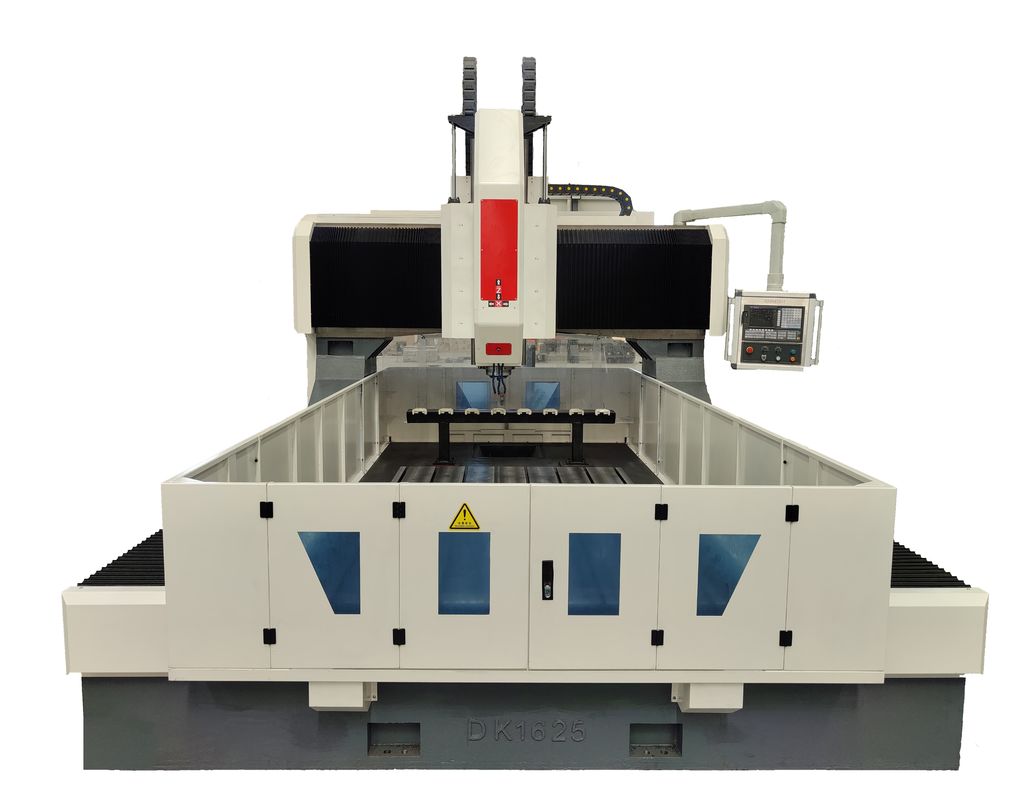

Máy khoan và máy mài CNC tốc độ cao cho tấm thép lớn
Ứng dụng:
Máy khoan và máy mài tấm kiểu cổng CNC này được phát triển đặc biệt để thực hiện một loạt các quy trình gia công, bao gồm khoan, vạch, chạm, mài và khoan,về tấm thép và các thành phần cấu trúcNó cung cấp các giải pháp xử lý lỗ hiệu quả cao cho các mảnh làm việc khác nhau như vòm, đĩa, vòng và cấu trúc tấm trong phạm vi độ dày áp dụng.Máy hỗ trợ cả hai lỗ thông qua và lỗ mù gia công và phù hợp để chế biến một vật liệu cũng như nhiều lớp thành phần tổng hợpBằng cách tích hợp công nghệ CNC tiên tiến, thiết bị cung cấp hoạt động thuận tiện, khả năng xử lý tự động và hiệu suất sản xuất chính xác cao,làm cho nó trở thành một giải pháp lý tưởng cho sản xuất công nghiệp quy mô lớn đòi hỏi hiệu quả, chính xác, và đáng tin cậy.
Thông số kỹ thuật:
| Workpiece size | LxW | 13000x1000 mm |
| Gantry height |
600 mm (Nó cũng có thể được xác định theo cơ sở) |
|
| Workbench | T-slot width | 28mm |
| Drilling power head | Qty. | 2 |
| Máy thu tròn | BT2văn hóa | |
|
Chiều kính khoan tối đa Thép carbon thông thường |
Φ30 mm | |
| Tapping diameter | M3-M10 | |
| Tốc độ xoắn | 30~6000 vòng/phút | |
| Servo spindle motor power | 7.5kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 200-600mm | |
|
Lateral movement of power head (chuyển động bên của đầu điện)(X axis) |
Max.horizontal stroke | 1000 mm |
| Lateral movement speed | 0~8 r/min | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4kW | |
|
Chuyển động theo chiều dọc của gantry (Trục Y) |
Max. feed stroke | 13000 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0~8 m/min | |
| Feed servo motor power | 2x2,4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 300 mm |
| Moving speed (tốc độ di chuyển) | 0 ~ 5 m/min | |
| Servo motor power | 7.5kW (động) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | LxWxH | 13000x3000x2500 mm |
Tính năng sản phẩm
1Hệ thống truyền dẫn chính xác cao:
Máy sử dụng đường dẫn tuyến tính được sản xuất ở Đài Loan và các tập hợp trượt chính xác, đảm bảo chuyển động trục mượt mà, ổn định chuyển động tuyệt vời,và nâng cao khả năng chịu tải cho các ứng dụng gia công hạng nặng.
1) Trục X được trang bị hai đường dẫn tuyến tính lăn, cung cấp cả hướng dẫn bên và hỗ trợ cấu trúc để đáp ứng các yêu cầu của các hoạt động khoan tốc độ cao.Phong trào trục được điều khiển bởi một động cơ servo AC kết hợp với một hệ thống truyền vít quả bóng chính xác cao, đảm bảo vị trí chính xác và chuyển động tuyến tính trơn tru.
2) Trục Y được thiết kế với hai đường dẫn tuyến tính lăn hạng nặng được lắp đặt ở mỗi bên với ba thanh trượt hình vuông được gắn trên mỗi đường dẫn để tạo thành một cấu trúc trượt gantry rất cứng.Cấu hình tối ưu này cung cấp sức mạnh và sự ổn định cấu trúc đặc biệt trong khi cung cấp những lợi thế như kháng ma sát thấp, tốc độ di chuyển cao, hấp thụ rung tuyệt vời,và kéo dài tuổi thọCác chuyển động gantry áp dụng một hệ thống ổ đĩa đồng bộ hai servo, với servo động cơ được lắp đặt ở cả hai bên để đồng thời điều khiển các ốc vít,đảm bảo chuyển động đồng bộ và hiệu suất gia công CNC chính xác.
3) Xe trục được trang bị bốn đường dẫn tuyến tính hạng nặng, cung cấp độ cứng vượt trội, độ chính xác định vị cao, hiệu suất động xuất sắc,và hoạt động ổn định ngay cả trong điều kiện gia công tốc độ thấp.
2Hệ thống bôi trơn tự động và cấu trúc bảo vệ:
Máy được trang bị một hệ thống bôi trơn tự động khối lượng được sản xuất ở Đài Loan với sự phân phối áp suất chính xác.Hệ thống tự động cung cấp dầu bôi trơn cho tất cả các thành phần chuyển động chính, bao gồm các đường dẫn tuyến tính, vít bóng và hệ thống truyền rack-and-pinion, đảm bảo bảo toàn diện bôi trơn và kéo dài hiệu quả tuổi thọ của các thành phần quan trọng.Các nắp bảo vệ chống bụi được lắp đặt trên các hệ thống trục X và Y, trong khi các bảo vệ chống phun nước được sắp xếp xung quanh bàn làm việc để bảo vệ cấu trúc máy và cải thiện độ tin cậy hoạt động.
3Hệ thống điều khiển CNC KND tiên tiến:
Máy sử dụng các động cơ servo tuyệt đối chính xác cao để điều khiển ổ đĩa và được trang bị giao diện truyền thông RS232, màn hình hiển thị màu và giao diện hoạt động bằng tiếng Trung.Hệ thống CNC hỗ trợ cả hoạt động cục bộ và đầu vào dữ liệu USB bên ngoài, cung cấp quản lý chương trình thuận tiện, chuyển dữ liệu linh hoạt và kiểm soát gia công hiệu quả.
Thiết bị công nghiệp khoan và đánh dấu tấm kim loại tấm cổng CNC hiệu suất cao này được thiết kế tinh vi để gia công chính xác các thành phần loại tấm và các bộ phận cấu trúc.Được thiết kế đặc biệt để chế biến các mảnh làm việc bao gồm các miếng lót, đĩa, vòng và tấm phẳng, nó có một yêu cầu cốt lõi rằng độ dày của các mảnh làm việc như vậy phải tuân thủ nghiêm ngặt các thông số gia công hiệu quả được chỉ định của máy.
Trong các xưởng xây dựng thép, thiết bị này cung cấp các hoạt động khoan và mài chính xác cho các tấm cấu trúc và các thành phần kết nối,do đó thiết lập một nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho các tháp tuabin gió và các vòm, một quy trình không thể thiếu để đảm bảo các thành phần này có khả năng chịu được điều kiện môi trường khắc nghiệt (eĐối với các dự án xây dựng cầu, các thiết bị xử lý các vạch cầu và các hỗ trợ hỗ trợ, cho phép hình thành ổn định,kết nối bền được thiết kế để chịu tải năng động trong suốt cuộc sống dịch vụ kéo dài của cây cầu.
