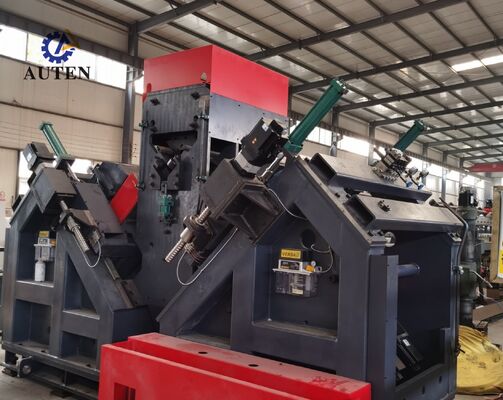

Máy Khoan và Đánh Dấu Góc CNC Công Nghiệp Cho Sản Xuất Tháp Điện

Máy Khoan và Đánh Dấu Thép Góc CNC Công Nghiệp cho Sản Xuất Tháp Điện

Công dụng sản phẩm:

Dây chuyền sản xuất thép góc CNC được thiết kế tùy chỉnh này được thiết kế đặc biệt cho các quy trình khoan và dập các loại thép góc cỡ lớn, cường độ cao — một vật liệu chính được sử dụng độc quyền trong sản xuất các tháp đường dây truyền tải. Dây chuyền sản xuất cho phép gia công có độ chính xác cao tất cả các lỗ cần thiết trên thép góc, mang lại chất lượng lỗ vượt trội, độ chính xác vị trí cao, hiệu quả sản xuất vượt trội và hiệu suất tự động hóa tiên tiến.

Thông số chính:

Tính năng sản phẩm:

Dây chuyền sản xuất thép góc CNC có cấu trúc sản xuất tự động hóa cao, tích hợp hệ thống nạp liệu tự động bao gồm băng tải cấp liệu ngang và cơ cấu nạp liệu quay, hệ thống dỡ liệu tự động và bộ phận cấp liệu thông minh. Tất cả các thao tác khoan, dập và đánh dấu thép góc có thể được hoàn thành thông qua một chu trình xử lý liên tục duy nhất mà không cần sự can thiệp thủ công trong quá trình gia công. Tự động hóa tiên tiến này giúp giảm đáng kể yêu cầu lao động, cải thiện hiệu quả sản xuất và nâng cao tính nhất quán của quy trình cũng như độ tin cậy trong vận hành.

Bộ phận đánh dấu của dây chuyền sản xuất thép góc CNC có thiết kế cấu trúc kín có độ cứng cao, đảm bảo độ ổn định cơ học tuyệt vời và độ chính xác vận hành lâu dài. Hệ thống đánh dấu bao gồm đế đỡ cố định được gắn trên khung máy, bàn làm việc di động và cụm đầu đánh dấu bằng cơ cấu chấp hành thủy lực. Theo các lệnh do hệ thống điều khiển CNC tạo ra, các thao tác đánh dấu được thực hiện tự động tại các vị trí được chỉ định trong bản vẽ kỹ thuật. Để phù hợp với các cấu hình thép góc có thông số kỹ thuật khác nhau, máy còn được trang bị cơ cấu điều chỉnh thủ công, cho phép định vị dọc linh hoạt cụm đánh dấu di động và điều chỉnh chính xác vị trí đầu đánh dấu theo yêu cầu sản xuất cụ thể.

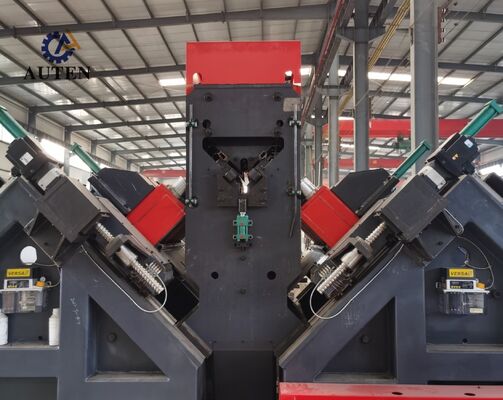

Hệ thống khoan của thiết bị xử lý tháp truyền tải CNC cung cấp độ chính xác định vị lỗ và tính nhất quán gia công vượt trội. Cơ cấu cấp liệu được dẫn động bởi động cơ servo hiệu suất cao và sử dụng cấu trúc truyền động bánh răng thanh răng để di chuyển vật liệu ổn định. Được trang bị hệ thống phát hiện vị trí thanh răng và bộ mã hóa phản hồi vị trí có độ chính xác cao, hệ thống cấp liệu tạo thành một kiến trúc điều khiển vòng kín hoàn chỉnh để đảm bảo định vị phôi chính xác. Trong khi đó, các đầu khoan di chuyển dọc theo hai hướng mặt bích của thép góc được dẫn động bởi động cơ servo thông qua cơ cấu truyền động trục vít me-ca chính xác, đảm bảo độ chính xác định vị lỗ vượt trội và chất lượng gia công tuyệt vời trên các bộ phận thép góc.

Hệ thống điều khiển máy tính công nghiệp được trang bị giao diện tiếng Trung thân thiện với người dùng, cho phép vận hành thuận tiện cho nhân viên sản xuất. Hệ thống hỗ trợ hiển thị đồ họa bố cục phôi và thông tin tọa độ lỗ, đơn giản hóa việc xác minh gia công và giám sát quy trình. Ngoài ra, hệ thống cho phép nhập trực tiếp các chương trình xử lý được tạo bởi phần mềm lập trình chuyên nghiệp, giúp cải thiện đáng kể hiệu quả quản lý, lưu trữ và truy xuất chương trình gia công đồng thời nâng cao tổ chức sản xuất tổng thể.

Các mẫu trình diễn bao gồm nhiều thông số kỹ thuật thép góc tiêu chuẩn và các mẫu lỗ điển hình thường được áp dụng trong chế tạo tháp đường dây truyền tải. Các phôi đại diện này cho phép khách hàng, kỹ sư và thanh tra chất lượng đánh giá hiệu suất gia công của thiết bị, bao gồm độ chính xác khoan, chất lượng đánh dấu và tính nhất quán xử lý. Chúng cung cấp một tài liệu tham khảo thực tế và đáng tin cậy để xác minh xem thiết bị có đáp ứng yêu cầu sản xuất thực tế của sản xuất tháp truyền tải hay không.

Trong các dự án truyền tải điện Siêu Cao áp (UHV), các tháp truyền tải phải chịu được điều kiện môi trường khắc nghiệt, tình huống tải phức tạp và ứng suất kết cấu lâu dài. Hệ thống xử lý thép góc CNC này đóng vai trò quan trọng trong việc sản xuất các bộ phận thép góc tạo thành khung chịu tải chính của các tháp truyền tải. Thiết bị thực hiện các thao tác khoan và đánh dấu có độ chính xác cao trên thép góc được sử dụng cho thân tháp, thanh ngang và các thành viên kết cấu quan trọng khác, đảm bảo định vị lỗ chính xác, hiệu suất kết nối đáng tin cậy và độ chính xác lắp ráp tuyệt vời. Thông qua việc cải thiện tính toàn vẹn kết cấu, an toàn vận hành và độ tin cậy dịch vụ lâu dài, hệ thống cung cấp một giải pháp sản xuất hiệu quả và đáng tin cậy cho cơ sở hạ tầng truyền tải điện hiện đại và sản xuất tháp truyền tải quy mô lớn.
