Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22kW |
| Làm nổi bật: | Máy xay khoan tấm định dạng lớn,Flanges CNC máy xay khoan mảng,Máy khoan và máy mài đĩa CNC |
||

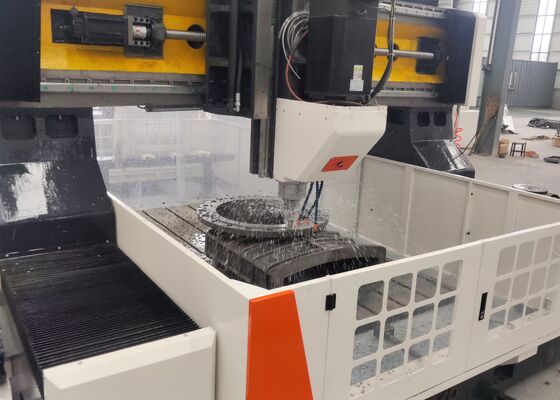

Máy Khoan và Phay Tấm CNC Tốc Độ Cao Khổ Lớn Dùng Cho Mặt Bích
Ứng dụng:
Máy Khoan và Phay Tấm Cổng CNC được phát triển đặc biệt để gia công chính xác cao các tấm ống, mặt bích, tấm đỡ, bộ phận trao đổi nhiệt và nhiều loại phôi dạng tấm khác nhau được sử dụng trong ngành hóa dầu, sản xuất điện hạt nhân, năng lượng gió, sản xuất nồi hơi và chế tạo kết cấu thép. Máy hỗ trợ khoan cacbua tốc độ cao với hệ thống làm mát qua trục chính, cũng như khoan xoắn tốc độ cao với hệ thống làm mát bên ngoài. Bằng cách tích hợp khoan, vát mép, tiện ren, phay và doa vào một nền tảng gia công CNC duy nhất, máy mang lại sự linh hoạt gia công và hiệu quả sản xuất vượt trội. Đầu phay góc phải tùy chọn càng nâng cao khả năng của máy bằng cách cho phép khoan, tiện ren và phay hiệu quả các phôi phức tạp.
Thông số kỹ thuật:
| Model | PHD2020 | |
| Kích thước phôi | DxR (mm) | 2000x2000 |
| Chiều rộng rãnh T của bàn máy (mm) | 28 | |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT50 | |
| Đường kính khoan tối đa (mm) | Φ80 | |
| Độ dày tối đa (mm) | ≤250 | |
| Đường kính tiện ren | M3-M30 | |
| Tốc độ trục chính (vòng/phút) | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 22/30 | |
| Di chuyển ngang của đầu khoan (trục X) | Hành trình ngang tối đa (mm) | 2000 |
| Tốc độ di chuyển ngang (vòng/phút) | 0~8 | |
| Công suất động cơ servo cho di chuyển ngang (kW) | 2.4 | |
| Di chuyển dọc cổng (trục Y) | Hành trình tiến tối đa (mm) | 2000 |
| Tốc độ di chuyển tiến (m/phút) | 0~8 | |
| Công suất động cơ servo tiến (kW) | 2.4 | |
| Chuyển động tiến thẳng đứng của ram (trục Z) | Hành trình tối đa (mm) | 800 |
| Tốc độ di chuyển (m/phút) | 0~8 | |
| Công suất động cơ servo (kW) | 2.4 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Bộ thay dao | Loại đĩa (Tùy chọn) | 24 vị trí dao |
| Kích thước tổng thể | DxRxC (m) | 5.3x3.8x2.7 |
Tính năng sản phẩm
1. Thiết bị bao gồm đế máy chịu tải nặng, cụm trượt dọc, kết cấu cổng, cơ cấu trượt ngang, bộ phận tiến dao dọc, đầu khoan và phay, bàn máy, hệ thống tuần hoàn chất làm mát, băng tải phoi tự động, hệ thống bôi trơn tập trung, hệ thống khí nén, tủ điều khiển điện và các bộ phận hỗ trợ khác. Các mô-đun tích hợp này tạo ra một nền tảng gia công CNC hoàn chỉnh và hiệu quả được thiết kế để đáp ứng các yêu cầu của sản xuất công nghiệp chính xác cao.
2. Đầu trục chính trượt điều khiển bằng servo tích hợp nhiều hoạt động gia công, bao gồm khoan, doa, tiện ren, vát mép và phay rãnh. Các quy trình này có thể được thực hiện độc lập hoặc thông qua điều khiển đa trục phối hợp, mang lại sự linh hoạt và đa năng gia công vượt trội. Trục chính được trang bị trục chính BT50 làm mát bên trong có độ chính xác cao được sản xuất tại Đài Loan và có hệ thống kẹp dao tự động sử dụng công nghệ lò xo đĩa. Cơ chế nhả dao thủy lực cho phép thay dao nhanh chóng và thuận tiện, rút ngắn hiệu quả chu kỳ thay dao và cải thiện hiệu quả sản xuất tổng thể.
3. Các ray dẫn hướng tuyến tính có độ chính xác cao được áp dụng trên các trục chuyển động chính của máy để đảm bảo hoạt động trơn tru, độ cứng cơ học tuyệt vời và hiệu suất định vị chính xác. Hệ thống truyền động tiến dao sử dụng động cơ servo AC kết hợp với truyền động đai đồng bộ và cơ cấu vít me bi chính xác, mang lại độ chính xác định vị vượt trội, khả năng lặp lại tuyệt vời và độ ổn định gia công lâu dài đáng tin cậy.

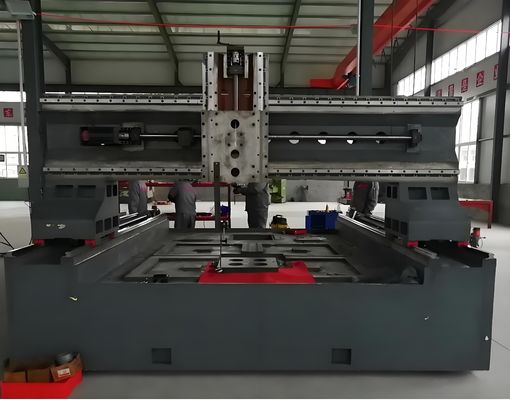

4. Thân máy và khung cổng được chế tạo từ gang cao cấp hoặc kết cấu thép hàn cường độ cao. Trước khi gia công chính xác, tất cả các bộ phận kết cấu chính đều trải qua quá trình ủ giảm ứng suất nhiệt độ cao, sau đó là loại bỏ ứng suất thứ cấp sau khi hoàn thiện bán phần. Quy trình sản xuất tiên tiến này giúp cải thiện hiệu quả độ cứng kết cấu, tăng cường độ ổn định kích thước và đảm bảo hiệu suất gia công chính xác nhất quán trong suốt vòng đời của thiết bị.
Máy Khoan và Phay Tấm Cổng CNC là một trung tâm gia công CNC hiệu suất cao được phát triển đặc biệt để gia công chính xác các bộ phận dạng tấm và các bộ phận kết cấu thép. Máy lý tưởng cho việc gia công mặt bích, đĩa, vòng, tấm thép và các phôi tương tự khác trong phạm vi gia công quy định. Với kết cấu cơ khí cứng vững, công nghệ điều khiển CNC tiên tiến và khả năng gia công đa chức năng, máy cung cấp một giải pháp hiệu quả và đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao, năng suất cao và hoạt động ổn định.
Trong các nhà máy chế tạo kết cấu thép, thiết bị thực hiện các hoạt động khoan và phay có độ chính xác cao trên các tấm kết cấu, tấm đế và các bộ phận kết nối, cung cấp các bộ phận được gia công chính xác để lắp ráp kết cấu thép hiệu quả. Trong ngành năng lượng gió, máy được sử dụng rộng rãi để gia công các đoạn tháp tuabin gió và các bộ phận mặt bích đường kính lớn, đảm bảo độ chính xác kích thước tuyệt vời, tính nhất quán kết cấu và độ tin cậy lâu dài trong các điều kiện khắc nghiệt như tải trọng gió mạnh và biến động nhiệt độ cực đoan. Trong các dự án xây dựng cầu, máy được ứng dụng rộng rãi để gia công dầm cầu, tấm nối và các thành viên kết cấu hỗ trợ, tạo ra các kết nối chính xác cường độ cao có khả năng chịu tải trọng động lâu dài. Thông qua sự kết hợp giữa khả năng gia công tiên tiến, hiệu suất đáng tin cậy và độ chính xác vượt trội, thiết bị đóng góp đáng kể vào việc cải thiện an toàn kết cấu, ổn định hoạt động và kéo dài tuổi thọ cho các dự án cầu và cơ sở hạ tầng quy mô lớn.
