Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22kW |

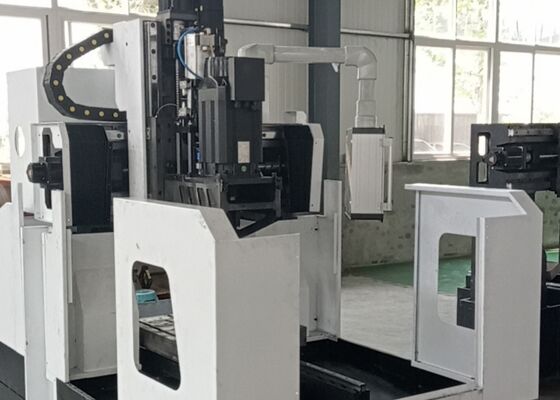

Sử dụng công nghiệp Gantry CNC mảng khoan và máy mài với máy vận chuyển chip
Ứng dụng:
Máy CNC Gantry Plate Drilling và Milling được phát triển đặc biệt cho chế biến chính xác cao của tấm ống, vòm, tấm vòng bi, các thành phần trao đổi nhiệt,và một loạt các mảnh làm việc loại tấm được sử dụng trong chế biến hóa dầu, năng lượng hạt nhân, năng lượng gió, sản xuất nồi hơi, và chế tạo thép cấu trúc.cũng như khoan xoắn tốc độ cao với chất làm mát bên ngoài. Bằng cách tích hợp khoan, châm, chạm, mài và khoan vào một nền tảng gia công CNC duy nhất, nó cung cấp tính linh hoạt gia công và hiệu quả sản xuất đặc biệt.Một tùy chọn tự động góc phải đầu xay tăng thêm khả năng của nó bằng cách cho phép khoan bên hiệu quả, chạm vào và mài các mảnh phức tạp.
Thông số kỹ thuật:
| Mô hình | PHD2020 | |
| Workpiece size | LxW (mm) | 2000x2000 |
| Chiều rộng khe T của Workbench (mm) | 28 | |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT50 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ80 | |
| Độ dày tối đa (mm) | ≤ 250 | |
| Tapping diameter | M3-M30 | |
| Tốc độ quay của trục (r/min) | 30 ~ 3000 | |
| Sức mạnh động cơ trục phụ (kW) | 22/30 | |
| Chuyển động bên của đầu động cơ (trục X) | Max. đường thẳng ngang (mm) | 2000 |
| Tốc độ di chuyển bên (r/min) | 0~8 | |
| Sức mạnh của động cơ servo cho chuyển động bên (kW) | 2.4 | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke (mm) | 2000 |
| Tốc độ di chuyển thức ăn (m/min) | 0~8 | |
| Sức mạnh của động cơ servo cấp (kW) | 2.4 | |
| Vertical ram feed motion (Z axis) | Max. stroke (mm) | 800 |
| Tốc độ di chuyển (m/min) | 0~8 | |
| Sức mạnh động cơ servo (kW) | 2.4 | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C (mm) | ± 0,015/1000 |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Thay đổi công cụ | Loại đĩa (Tự chọn) | 24 vị trí công cụ |
| Kích thước tổng thể | LxWxH (m) | 5.3x3.8x2.7 |
Tính năng sản phẩm
1Thiết bị bao gồm chủ yếu là một giường máy hạng nặng, bộ slide theo chiều dọc, cấu trúc cổng, slide chéo, cơ chế cấp thẳng đứng, đầu trục khoan và mài, bàn làm việc,Hệ thống lưu thông chất làm mát, hệ thống loại bỏ chip tự động, đơn vị bôi trơn tập trung, hệ thống khí nén, tủ điều khiển điện và các thành phần phụ trợ khác, tạo thành một nền tảng gia công hoàn chỉnh và hiệu quả cao.
2. Đầu trục trượt chạy bằng servo tích hợp nhiều chức năng gia công, bao gồm khoan, chọc, chạm, châm và mài khe.Các hoạt động này có thể được thực hiện độc lập hoặc trong chế độ đa trục phối hợp để tối đa hóa tính linh hoạt máy móc. Trục được trang bị một trục làm mát nội bộ BT50 chính xác cao được sản xuất ở Đài Loan và có một cơ chế kẹp công cụ tự động xuân đĩa.Phân giải công cụ thủy lực cho phép thay thế nhanh chóng và thuận tiện các máy khoan và máy cắt xay, cải thiện đáng kể hiệu quả gia công trong khi giảm thời gian không sản xuất.
3Các đường dẫn tuyến tính chính xác cao được kết hợp trong toàn bộ máy để cung cấp chuyển động trục mượt mà, độ cứng đặc biệt và độ chính xác chuyển động xuất sắc.Hệ thống cấp năng lượng được cung cấp bởi động cơ AC servo thông qua truyền dây chuyền đồng bộ và các tập hợp vít bóng chính xác, đảm bảo độ chính xác định vị vượt trội, khả năng lặp lại tuyệt vời và ổn định gia công lâu dài đáng tin cậy.
4Các giường máy và khung gantry được sản xuất từ sắt đúc cao cấp hoặc công trình thép hàn hạng nặng.Tất cả các thành phần cấu trúc chính trải qua nhiệt độ cao giảm căng thẳng nóng trước khi gia công, sau đó là xử lý giảm căng thẳng thứ cấp sau khi bán hoàn thành.và độ chính xác gia công cao nhất quán trong suốt thời gian sử dụng của máy.

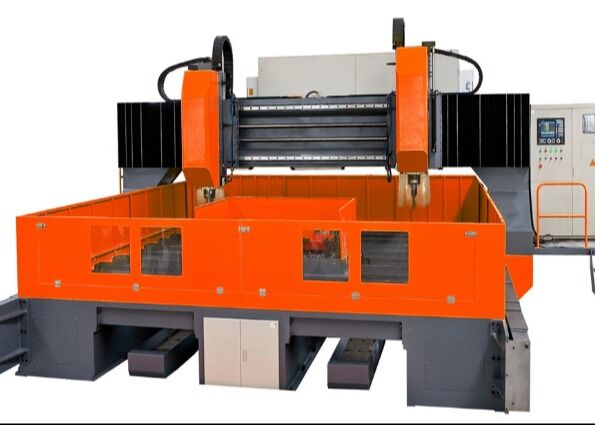

Máy khoan và máy mài CNC Gantry Plate là một trung tâm gia công CNC hiệu suất cao được phát triển đặc biệt để chế biến chính xác các thành phần tấm và các mảnh công trình cấu trúc.Nó là lý tưởng cho máy móc flanges, đĩa, vòng, tấm phẳng, và các thành phần tương tự trong công suất gia công được chỉ định của máy.và khả năng gia công đa chức năng, nó cung cấp một giải pháp lý tưởng cho các ứng dụng công nghiệp đòi hỏi cả độ chính xác đặc biệt và hiệu quả sản xuất cao.
Trong các cơ sở sản xuất thép cấu trúc, máy này thực hiện khoan và mài chính xác các tấm cấu trúc, tấm cơ sở và các yếu tố kết nối,cung cấp các thành phần được gia công chính xác để lắp ráp khung thép hiệu quảTrong ngành công nghiệp năng lượng gió, nó được sử dụng rộng rãi để gia công các phần tháp tuabin gió và các tập hợp vòm đường kính lớn,đảm bảo độ chính xác kích thước tuyệt vời và độ tin cậy cấu trúc trong môi trường hoạt động đòi hỏiTrong các dự án xây dựng cầu, thiết bị được sử dụng rộng rãi để gia công các vạch cầu, tấm ghép,và hỗ trợ các thành viên cấu trúc, tạo ra các kết nối bền, mạnh mẽ có khả năng chịu tải năng động lâu dài. do đó, nó góp phần đáng kể vào an toàn cấu trúc, độ tin cậy hoạt động,và kéo dài tuổi thọ của cơ sở hạ tầng cầu quy mô lớn.
