Máy khoan sợi CNC chính xác cao cho sản xuất thép cấu trúc

Máy khoan dầm CNC có độ chính xác cao để sản xuất kết cấu thép

Giới thiệu sản phẩm:

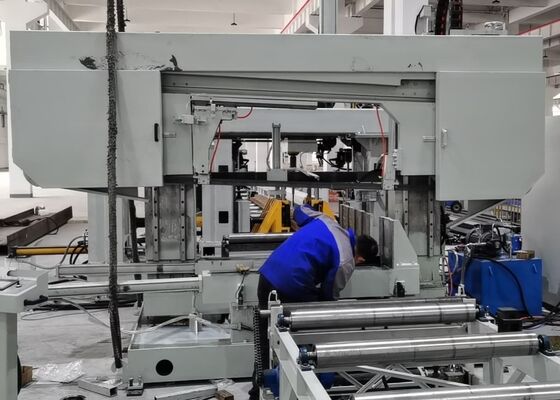

Máy khoan dầm chữ H CNC được thiết kế đặc biệt để khoan, taro, đánh dấu và vạch dấu chính xác trên dầm chữ H, thép kênh, thép góc và các cấu kiện thép kết cấu khác. Nó được sử dụng rộng rãi trong chế tạo kết cấu thép cho các tòa nhà thương mại, nhà để xe, tháp truyền tải, khung lưới, cầu và một loạt các dự án xây dựng thép nặng.

1. Một hệ thống gia công CNC hiệu suất cao chuyên dụng được thiết kế đặc biệt cho ngành chế tạo kết cấu thép.
2. Có khả năng khoan ba mặt đồng thời trên dầm chữ H và các phần kênh, mang lại độ chính xác gia công vượt trội, tính nhất quán của quy trình và hiệu quả sản xuất cao.
3. Được trang bị bảy trục được điều khiển bằng CNC để thực hiện các hoạt động nạp, định vị và gia công vật liệu hoàn toàn tự động.
4. Hoàn toàn tương thích với các định dạng tệp AutoCAD và DSTV, cho phép tự động nhận dạng các bản vẽ kỹ thuật và tạo trực tiếp các chương trình gia công.

Thông số sản phẩm:

Tính năng sản phẩm:

1. Hệ thống cấp liệu sử dụng bàn kẹp điều khiển bằng CNC được điều khiển bằng động cơ servo hiệu suất cao, giúp vận chuyển phôi nhanh chóng cùng với độ chính xác định vị vượt trội và khả năng lặp lại trong suốt chu trình gia công.

2. Ba bộ trục chính xác BT40 tốc độ cao được bố trí để gia công đồng thời cả ba mặt của tiết diện dầm chữ H. Hỗ trợ khoan cacbua với chất làm mát xuyên trục chính và tốc độ trục chính lên tới 3.000 vòng/phút, hệ thống mang lại hiệu quả khoan vượt trội, chất lượng lỗ tuyệt vời và loại bỏ phoi hiệu quả thông qua băng tải phoi kiểu xích tích hợp.

3. Máy có hệ thống làm mát Bôi trơn số lượng tối thiểu (MQL) tiên tiến hỗ trợ cung cấp cả chất làm mát bên trong và bên ngoài. Mỗi cụm trục chính được trang bị một vòi phun bên ngoài độc lập và giao diện làm mát bên trong, cho phép người vận hành lựa chọn làm mát bên trong, làm mát bên ngoài hoặc chế độ làm mát kết hợp theo yêu cầu gia công cụ thể.

4. Có sẵn Bộ thay dao tự động (ATC) tùy chọn để thực hiện việc thay dao hoàn toàn tự động mà không cần sự trợ giúp thủ công, giảm đáng kể thời gian chuyển đổi, giảm thiểu thời gian nhàn rỗi của máy và nâng cao hiệu quả sản xuất tổng thể.

5. Một hệ thống đánh dấu đĩa quay CNC thủy lực tùy chọn có thể được tích hợp vào máy. Được điều khiển bởi một mô tơ servo chính xác, đĩa đánh dấu tự động lập chỉ mục trong số 36 ký tự có thể lựa chọn, cung cấp dấu hiệu nhận dạng nhanh, chính xác và có thể lặp lại cho các thành phần kết cấu thép.

6. Chức năng ghi chép và khai thác tự động loại bỏ các thao tác bố trí thủ công thông thường. Bộ phận vạch dấu đánh dấu chính xác các đường tham chiếu hàn trên cả mặt bích và bản bụng của dầm chữ H, trong khi chức năng taro trực tiếp tạo ra các lỗ ren trong các bộ phận kết cấu, nâng cao độ chính xác gia công, giảm nhân công đầu vào và tăng hiệu quả sản xuất.

7. Trong quá trình nạp và gia công vật liệu, việc nâng phôi, định vị cạnh, kẹp, khóa và nhả đều được dẫn động bằng thủy lực. Hệ thống giữ phôi hoàn toàn bằng thủy lực này đảm bảo cố định vật liệu an toàn, độ ổn định gia công vượt trội và hiệu suất đáng tin cậy trong quá trình sản xuất liên tục.

8. Hệ thống điều khiển tích hợp máy tính công nghiệp với nền tảng CNC dựa trên PLC sử dụng các linh kiện chất lượng cao từ các nhà sản xuất được quốc tế công nhận. Nhiều phương pháp lập trình được hỗ trợ, trong khi dữ liệu gia công được tạo từ các tệp AutoCAD, TEKLA Structures, DXF và DSTV có thể được nhập trực tiếp, đơn giản hóa quy trình lập trình và nâng cao hiệu quả quản lý sản xuất.

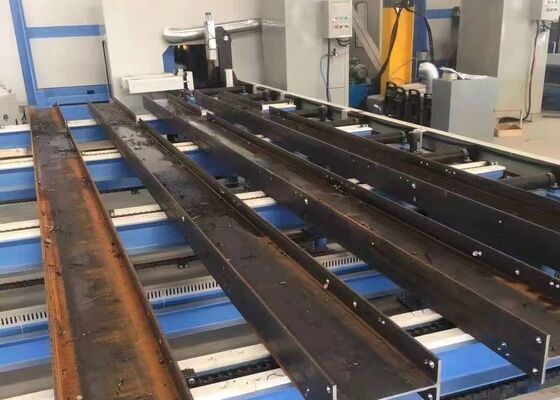

Các phôi trình diễn bao gồm các mẫu dầm chữ H tiêu chuẩn với chiều rộng mặt bích và độ dày bản khác nhau, cùng với các mẫu thép kênh có thông số kỹ thuật khác nhau, cung cấp màn hình hiển thị toàn diện về hiệu suất gia công của máy. Các mẫu đại diện này thể hiện rõ ràng vị trí lỗ chính xác, lỗ ren chất lượng cao và kết quả đánh dấu rõ ràng, sắc nét, cho phép khách hàng, kỹ sư và người kiểm tra chất lượng đánh giá chính xác độ chính xác gia công của thiết bị, tính nhất quán xử lý và độ tin cậy sản xuất tổng thể trong điều kiện vận hành thực tế.

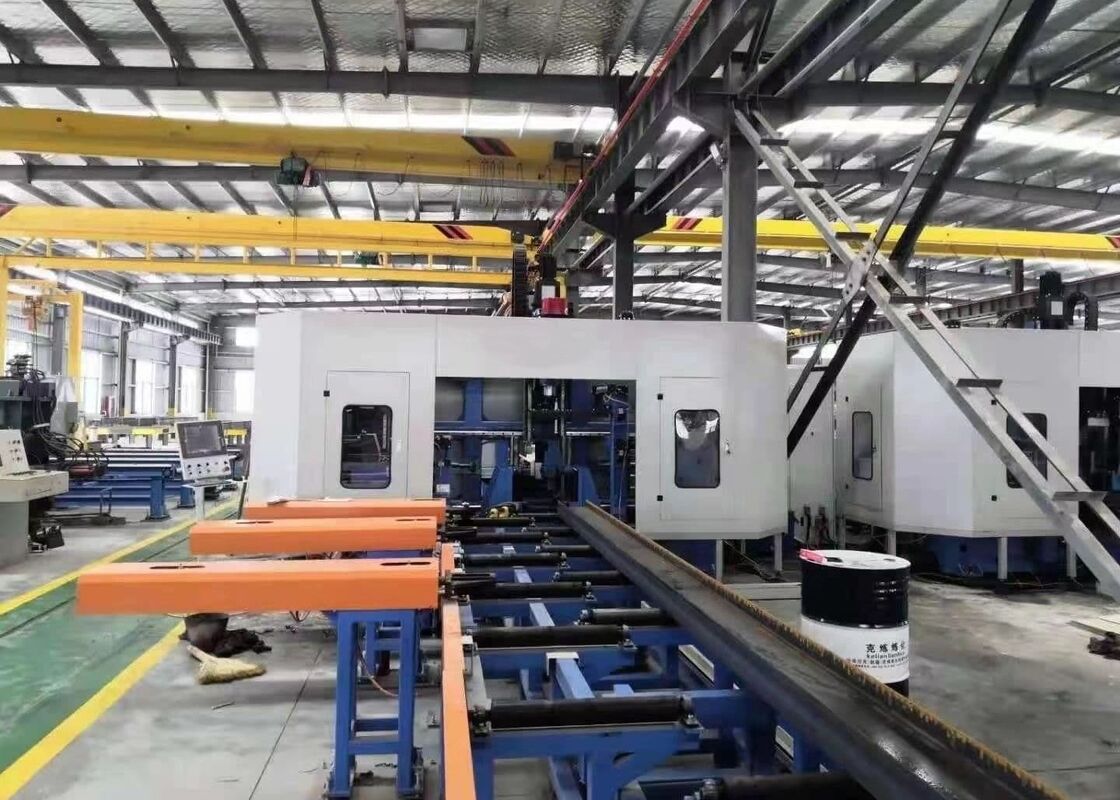

Máy khoan, đánh dấu và khai thác tia H-Beam CNC tốc độ cao được ứng dụng rộng rãi trong các nhà máy chế tạo kết cấu thép, kỹ thuật cầu và các ngành công nghiệp xây dựng thép nặng khác. Trong các cơ sở chế tạo thép, thiết bị này thực hiện khoan, taro, đánh dấu và vạch dấu có độ chính xác cao trên dầm chữ H dùng cho khung kết cấu, cột và hệ thống hỗ trợ, cung cấp các bộ phận được gia công chính xác để lắp ráp hiệu quả và hiệu suất kết cấu đáng tin cậy. Trong các dự án xây dựng cầu, nó cung cấp khả năng gia công chính xác các thành phần dầm chữ H, cải thiện độ chính xác của kết nối, tính toàn vẹn của kết cấu và hiệu suất chịu tải lâu dài. Bằng cách kết hợp hiệu suất gia công cao, độ chính xác vượt trội và độ ổn định vận hành đáng tin cậy, máy mang đến giải pháp sản xuất lý tưởng cho sản xuất kết cấu thép hiện đại và xây dựng cơ sở hạ tầng quy mô lớn.
