Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan | Tối đa. Kích thước chiều rộng x chiều cao: | 700 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 12200mm |
| Mô hình trục chính chính: | BT40 | Công suất động cơ: | 11kw |
| Tốc độ trục chính: | 100 ～ 3000 r/phút | đường kính lỗ: | 5 ～ 30 mm |
| Làm nổi bật: | Máy CNC H Beam tốc độ cao,Máy khoan Beam Bridge Fabrication,Máy cưa khoan CNC |
||

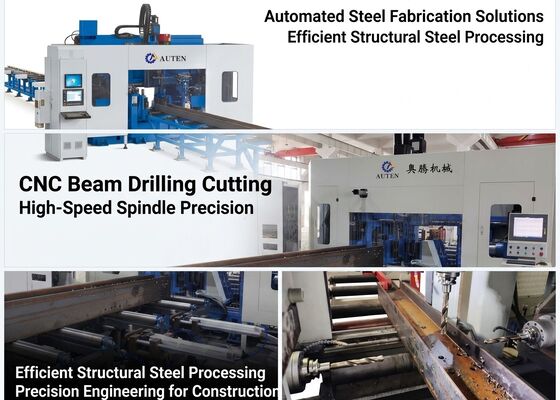

Chế tạo cầu Sử dụng máy cưa dầm CNC H tốc độ cao có chức năng cắt
Ngành ứng dụng:
Máy công cụ này được thiết kế đặc biệt để khoan trên thép tiết diện chữ H. Nó được trang bị ba trục khoan chính xác tốc độ cao để gia công phôi, đảm bảo độ chính xác gia công tuyệt vời đồng thời mang lại thao tác đơn giản và thuận tiện. Là một thiết bị hiệu suất cao quan trọng trong ngành kết cấu thép, nó được sử dụng rộng rãi trong kỹ thuật xây dựng, chế tạo cầu, sản xuất tháp truyền tải, kết cấu lưới và các lĩnh vực công nghiệp liên quan khác.
Thông số kỹ thuật:
| Người mẫu | BHD700/3 |
| Phạm vi chiều rộng chùm tia H (mm) | 100~700 |
| Phạm vi chiều cao dầm H (mm) | 100~500 |
| Phạm vi chiều rộng thép kênh (mm) | 100~700 |
| Phạm vi chiều cao thép kênh (mm) | 100~250 |
| Tối đa. độ dày phôi (mm) | 40 |
| Tối đa. chiều dài phôi (m) | 12 hoặc 15 (tùy chọn) |
| Trục khoan qty. | Tổng cộng 3 trục chính, một trục chính ở bộ phận phía trên, bên trái và bên phải tương ứng |
| Độ côn lỗ trục chính | BT40 |
| Đường kính khoan tối đa (mm) | 40 |
| Công suất động cơ trục chính (kW) | 15/11 |
| Tốc độ trục chính (r/min) | 100~3000 |
| Tốc độ nạp trục chính (m/phút) | 0~10 |
| Tốc độ nạp trục X (m/phút) | 0~20 |
| Số lượng tạp chí công cụ | 3 |
| Loại tạp chí công cụ và sức chứa | Loại hàng, 3x4 (tùy chọn) |
| Đơn vị đánh dấu (tùy chọn) | Gõ đĩa, 36 ký tự, cỡ ký tự Φ10mm |
| Hệ thống CNC | tiếng Đức, Nhật Bản, Trung Quốc INVT |
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài |
| Kích thước tổng thể của máy (m) | Khoảng 33x5,5x3,5 |
| Tổng công suất (kW) | Khoảng 55 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Linh kiện của dây chuyền máy khoan CNC
Dòng máy khoan CNC chủ yếu bao gồm các bộ phận chính bao gồm khung máy chính, hệ thống cấp liệu CNC, băng tải xả, hệ thống làm mát, hệ thống thủy lực, hệ thống khí nén, hệ thống bôi trơn, hệ thống điều khiển điện và xe đẩy thu gom phế liệu. Dây chuyền sản xuất này sử dụng cấu trúc giường cố định kết hợp với hệ thống hỗ trợ phôi di động. Khả năng khoan 3D được cung cấp bởi cấu hình này cho phép các quy trình sản xuất hoàn toàn tự động, đảm bảo hiệu suất sản xuất ổn định, hiệu quả và liên tục.
1. Thân máy chính

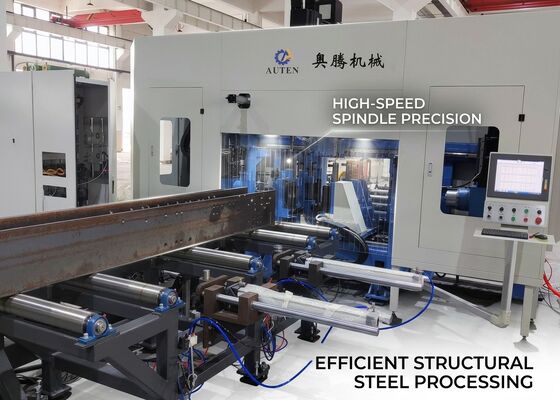

Thân máy chính bao gồm đế, bệ máy, bàn trượt di động, đầu trục chính, thiết bị kẹp phía trên, thiết bị kẹp bên và ổ chứa dụng cụ có cấu hình kiểu hàng. Cấu trúc giường có độ cứng cao và độ ổn định tuyệt vời, cho phép nó chịu được lực cắt và độ rung tạo ra trong quá trình gia công tốc độ cao. Thiết kế mạnh mẽ này đảm bảo độ chính xác gia công lâu dài và tính nhất quán trong vận hành.
2. Hệ thống làm mát
Dụng cụ khoan được làm mát bằng phương pháp làm mát bằng khí dung, đạt được thông qua sự kết hợp giữa khí nén và chất lỏng làm mát. Cách tiếp cận này giúp giảm tiêu thụ chất làm mát, cải thiện hiệu quả chi phí, lợi ích môi trường và giảm mài mòn dụng cụ. Một vòi phun linh hoạt được lắp đặt trên đầu trục chính cho phép dễ dàng điều chỉnh hướng phun, đảm bảo làm mát máy khoan liên tục và hiệu quả trong quá trình vận hành.
3. Hệ thống bôi trơn
Hệ thống bôi trơn áp dụng cấu trúc bôi trơn tập trung và thủ công kết hợp. Bộ bôi trơn tập trung cung cấp khả năng bôi trơn chính xác và nhất quán cho các dẫn hướng tuyến tính và vít me được chỉ định, trong khi các điểm bôi trơn khác được duy trì thông qua ứng dụng thủ công.
Máy công cụ này được phát triển đặc biệt cho các hoạt động khoan, tarô và đánh dấu trên dầm chữ H, thép kênh và nhiều thành phần thép kết cấu khác. Nó có khả năng gia công các bộ phận thép với các thông số kỹ thuật khác nhau trong khi vẫn duy trì độ chính xác cao và hiệu quả ổn định trong toàn bộ chu trình gia công. Trong quá trình trình diễn, thiết bị thường sử dụng các mẫu dầm chữ H tiêu chuẩn (với chiều rộng mặt bích và độ dày bản khác nhau) và các mẫu thép kênh có kích thước khác nhau để thể hiện hiệu suất của nó. Những mẫu thử này thể hiện rõ ràng việc định vị lỗ chính xác, tarô ren trơn tru và kết quả đánh dấu rõ ràng, phản ánh đầy đủ độ chính xác cao và độ tin cậy vận hành của máy trong sử dụng thực tế.
Máy khoan dầm CNC H tốc độ cao chủ yếu được ứng dụng trong các nhà máy chế tạo kết cấu thép và các dự án xây dựng cầu. Trong các xưởng chế tạo thép, nó thực hiện gia công chính xác các dầm chữ H được sử dụng trong khung kết cấu và hệ thống hỗ trợ, đảm bảo lắp ráp kết cấu thép chính xác và ổn định. Trong các ứng dụng kỹ thuật cầu, nó thực hiện khoan dầm chữ H có độ chính xác cao, tăng cường độ bền kết cấu của cầu và đảm bảo độ tin cậy chịu tải lâu dài. Hiệu quả cao của nó cung cấp hỗ trợ kỹ thuật mạnh mẽ cho các dự án cơ sở hạ tầng quan trọng, góp phần thực hiện dự án suôn sẻ và kịp thời.
