Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan | Tối đa. Kích thước chiều rộng x chiều cao: | 700 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 12200mm |
| Mô hình trục chính chính: | BT40 | Công suất động cơ: | 11kw |
| Tốc độ trục chính: | 100 ～ 3000 r/phút | đường kính lỗ: | 5 ～ 30 mm |
| Làm nổi bật: | Máy chế biến cưa khoan bằng sợi I,I Beam khoan cắt dây chuyền xử lý |
||

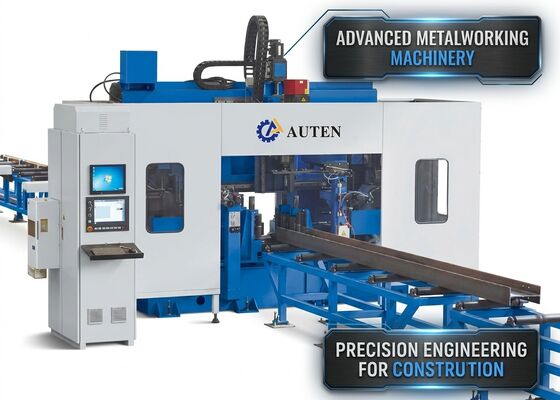

55KW Tổng công suất Cnc I Máy khoan dầm Máy gia công dòng 3 Tạp chí công cụ
Ngành ứng dụng:
Máy công cụ này được thiết kế nhằm mục đích thực hiện các hoạt động khoan trên tiết diện thép hình chữ H. Được trang bị ba trục khoan chính xác tốc độ cao, nó mang lại độ chính xác gia công vượt trội, hiệu suất đáng tin cậy và vận hành thân thiện với người dùng. Là một thiết bị quan trọng cho ngành kết cấu thép, nó được sử dụng rộng rãi trong xây dựng công trình, chế tạo cầu, tháp truyền tải điện, kết cấu lưới và nhiều ứng dụng chế tạo thép khác.
Thông số kỹ thuật:
| Người mẫu | BHD700/3 |
| Phạm vi chiều rộng chùm tia H (mm) | 100~700 |
| Phạm vi chiều cao dầm H (mm) | 100~500 |
| Phạm vi chiều rộng thép kênh (mm) | 100~700 |
| Phạm vi chiều cao thép kênh (mm) | 100~250 |
| Tối đa. độ dày phôi (mm) | 40 |
| Tối đa. chiều dài phôi (m) | 12 hoặc 15 (tùy chọn) |
| Trục khoan qty. | Tổng cộng 3 trục chính, một trục chính ở bộ phận phía trên, bên trái và bên phải tương ứng |
| Độ côn lỗ trục chính | BT40 |
| Đường kính khoan tối đa (mm) | 40 |
| Công suất động cơ trục chính (kW) | 15/11 |
| Tốc độ trục chính (r/min) | 100~3000 |
| Tốc độ nạp trục chính (m/phút) | 0~10 |
| Tốc độ nạp trục X (m/phút) | 0~20 |
| Số lượng tạp chí công cụ | 3 |
| Loại tạp chí công cụ và sức chứa | Loại hàng, 3x4 (tùy chọn) |
| Đơn vị đánh dấu (tùy chọn) | Gõ đĩa, 36 ký tự, cỡ ký tự Φ10mm |
| Hệ thống CNC | tiếng Đức, Nhật Bản, Trung Quốc INVT |
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài |
| Kích thước tổng thể của máy (m) | Khoảng 33x5,5x3,5 |
| Tổng công suất(kW) | Khoảng 55 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Linh kiện của dây chuyền máy khoan CNC
Dây chuyền sản xuất máy khoan CNC chủ yếu bao gồm khung máy chính, hệ thống cấp liệu CNC, băng tải đầu ra, hệ thống làm mát, bộ thủy lực, hệ thống khí nén, hệ thống bôi trơn, hệ thống điều khiển điện và xe đẩy thu gom phế liệu. Dây chuyền sử dụng thiết kế bệ cố định kết hợp với cơ cấu hỗ trợ phôi di động. Cấu hình này cho phép thực hiện các hoạt động khoan ba chiều và sản xuất hoàn toàn tự động, đảm bảo hiệu suất sản xuất hiệu quả, ổn định và liên tục.
1. Thân máy chính
Cụm máy chính bao gồm đế máy, bệ máy, bàn trượt di động, đầu trục chính, bộ phận kẹp phía trên, thiết bị kẹp bên và ổ chứa dụng cụ kiểu hàng. Giường máy được thiết kế với độ cứng đặc biệt và độ ổn định về cấu trúc, cho phép nó chịu được lực cắt và rung động tạo ra trong quá trình gia công tốc độ cao. Cấu trúc chắc chắn này đảm bảo độ chính xác gia công nhất quán và độ tin cậy vận hành lâu dài.
2. Hệ thống làm mát
Các dụng cụ khoan được làm mát thông qua hệ thống làm mát bằng khí dung tiên tiến kết hợp khí nén với chất lỏng làm mát. Giải pháp này làm giảm đáng kể mức tiêu thụ chất làm mát, giảm chi phí vận hành, giảm thiểu mài mòn dụng cụ và hỗ trợ sản xuất có trách nhiệm với môi trường. Vòi làm mát linh hoạt gắn trên đầu trục chính cho phép điều chỉnh hướng phun thuận tiện, đảm bảo làm mát liên tục và hiệu quả trong suốt quá trình khoan.
3. Hệ thống bôi trơn
Hệ thống bôi trơn kết hợp cả chức năng bôi trơn tự động tập trung và bôi trơn thủ công. Bộ bôi trơn tập trung cung cấp khả năng bôi trơn chính xác cho các thanh dẫn hướng tuyến tính và vít bi được chỉ định, trong khi các điểm bôi trơn phụ được duy trì thủ công để đảm bảo vận hành máy đáng tin cậy và kéo dài tuổi thọ.

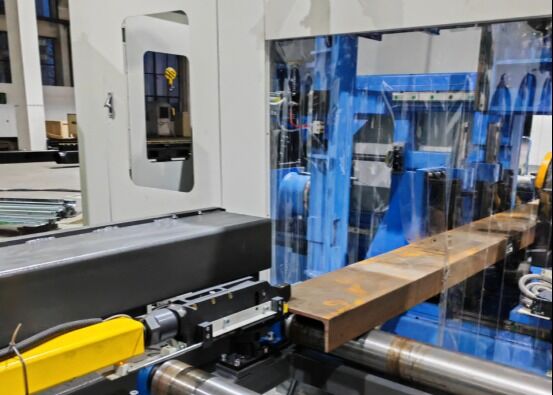

Máy công cụ này được phát triển đặc biệt cho các nguyên công khoan, tarô và đánh dấu trên dầm chữ H, thép kênh và nhiều loại biên dạng thép kết cấu. Nó có thể xử lý hiệu quả các phôi có kích thước và thông số kỹ thuật khác nhau trong khi vẫn duy trì độ chính xác và năng suất cao trong suốt chu trình gia công. Trong các cuộc trình diễn thiết bị, các mẫu dầm chữ H tiêu chuẩn với chiều rộng mặt bích và độ dày bản khác nhau, cũng như các mẫu thép kênh có kích thước khác nhau, thường được sử dụng để thể hiện khả năng xử lý. Các mẫu trình diễn này minh họa rõ ràng việc định vị lỗ chính xác, tarô ren chất lượng cao và kết quả đánh dấu khác biệt, thể hiện đầy đủ độ chính xác vượt trội và hiệu suất đáng tin cậy của máy trong các ứng dụng thực tế.
Máy khoan dầm chữ H CNC tốc độ cao được sử dụng rộng rãi trong các cơ sở chế tạo kết cấu thép và các dự án xây dựng cầu. Trong các xưởng chế tạo thép, nó thực hiện các hoạt động khoan có độ chính xác cao trên dầm chữ H được sử dụng trong khung kết cấu và hệ thống hỗ trợ, cung cấp nền tảng đáng tin cậy để lắp ráp và lắp đặt chính xác. Trong các ứng dụng kỹ thuật cầu, máy cung cấp khả năng khoan chính xác các bộ phận dầm chữ H, tăng cường độ bền kết cấu và đảm bảo hiệu suất chịu tải lâu dài. Với năng suất cao và khả năng gia công đáng tin cậy, thiết bị này cung cấp sự hỗ trợ cần thiết cho các dự án cơ sở hạ tầng lớn, góp phần thực hiện dự án hiệu quả và hoàn thành kịp thời.
