Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi chiều rộng chùm tia H (mm): | 100~1000 | Phạm vi chiều cao dầm H (mm): | 100~500 |
|---|---|---|---|
| Phạm vi chiều rộng thép kênh (mm): | 100~1000 | Phạm vi chiều cao thép kênh (mm): | 100~250 |
| Tối đa. độ dày phôi (mm): | 80 | Tối đa. chiều dài phôi (m): | 12 hoặc 15 (tùy chọn) |
| Lỗ trục chính côn: | BT40 | Đường kính khoan tối đa (mm): | 40 |
| Làm nổi bật: | Máy khoan hạch H tốc độ cao,Máy khoan sợi 40mm H,Máy khoan sợi kênh phần H |
||

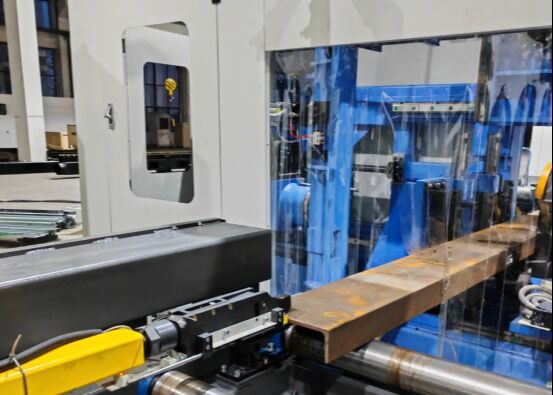

40mm Max. đường kính khoan CNC tốc độ cao H-Beam máy khoan cho phần kênh
Bảng giới thiệu sản phẩm:
Máy khoan H-Beam CNC được xây dựng đặc biệt để khoan chính xác cao, chạm, đánh dấu và ghi hình các chùm H, các phần kênh, thép góc và các thành phần thép cấu trúc khác.Nó được sử dụng rộng rãi trong sản xuất các cấu trúc thép cho các tòa nhà thương mại, các cơ sở đậu xe, tháp truyền tải, cấu trúc lưới, cầu, và một loạt các dự án xây dựng thép hạng nặng.
1Một giải pháp gia công CNC hiệu suất cao được phát triển đặc biệt cho ngành công nghiệp sản xuất thép cấu trúc.
2Đồng thời thực hiện khoan trên ba bên của H-beam và các phần kênh, đảm bảo độ chính xác gia công đặc biệt, tính nhất quán và hiệu quả sản xuất.
3Được trang bị bảy trục được điều khiển bởi CNC để đạt được hoạt động cho ăn, định vị và gia công vật liệu hoàn toàn tự động.
4Hoàn toàn tương thích với các định dạng tệp AutoCAD và DSTV, cho phép nhận dạng tự động các bản vẽ mảnh làm việc và chuyển đổi trực tiếp thành các chương trình gia công.
Các thông số sản phẩm:
| Mô hình | BHD1000/3 |
| H Phạm vi chiều rộng chùm (mm) | 100~1000 |
| H Phạm vi chiều cao chùm (mm) | 100~500 |
| Phạm vi chiều rộng thép kênh (mm) | 100~1000 |
| Phạm vi chiều cao thép kênh (mm) | 100~250 |
| Độ dày tối đa của mảnh (mm) | 80 |
| Chiều dài tối đa của mảnh (m) | 12 hoặc 15 (tùy chọn) |
| Khoan khoan qty. | Tổng cộng 3 trục, một trục trên đơn vị trên, bên trái và bên phải tương ứng |
| Đường trục trục trục | BT2 |
| Chuỗi đường kính khoan tối đa (mm) | 40 |
| Sức mạnh động cơ xoắn (kW) | "Hãy làm theo lời Đức Chúa Trời", 15/11 |
| Tốc độ quay của trục (r/min) | 100~3000 |
| Tốc độ cấp bốc (m/phút) | 0~10 |
| Tốc độ cho ăn theo trục X (m/min) | 0~20 |
| Số lượng tạp chí dụng cụ | 3 |
| Loại tạp chí công cụ và công suất | Loại hàng, 3x4 (không cần thiết) |
| Đơn vị đánh dấu (không cần thiết) | Nhập đĩa, 36 ký tự, kích thước ký tự Φ10mm |
| Hệ thống CNC | Tiếng Đức, Nhật Bản, Trung Quốc |
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài |
| Kích thước tổng thể của máy (m) | Khoảng 33x5.5x3.5 |
| Tổng công suất ((kW) | Khoảng 60 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Đặc điểm sản phẩm:
1. Hệ thống cấp vật liệu sử dụng một xe kẹp được điều khiển bởi CNC được điều khiển bởi các động cơ servo hiệu suất cao,cung cấp vận chuyển vật liệu nhanh chóng cùng với độ chính xác vị trí xuất sắc và khả năng lặp lại trong suốt chu kỳ gia công.
2. ba BT40 tốc độ cao chính xác trục được sắp xếp để đồng thời gia công ba bề mặt của H-beam phần.Hỗ trợ khoan carbide với nguồn cung cấp chất làm mát nội bộ và tốc độ trục lên đến 3,000 rpm, hệ thống cung cấp hiệu quả khoan vượt trội, chất lượng lỗ xuất sắc và sơ tán chip hiệu quả thông qua một máy vận chuyển chip loại chuỗi tích hợp.
3Hệ thống làm mát kết hợp công nghệ bôi trơn số lượng tối thiểu (MQL) tiên tiến, hỗ trợ cả chế độ làm mát bên trong và bên ngoài.Mỗi tập hợp trục được trang bị một vòi nước làm mát bên ngoài độc lập và một giao diện nước làm mát bên trong, cho phép lựa chọn linh hoạt về làm mát bên trong, làm mát bên ngoài hoặc hoạt động kết hợp để phù hợp với các ứng dụng gia công khác nhau.
4Một hệ thống thay đổi công cụ tự động tùy chọn (ATC) cho phép thay thế công cụ hoàn toàn tự động mà không cần can thiệp bằng tay,Giảm đáng kể thời gian không sản xuất trong khi cải thiện hiệu quả gia công tổng thể và năng lực sản xuất.
5Một đơn vị đánh dấu đĩa CNC thủy lực tùy chọn có thể được tích hợp vào hệ thống.,đánh dấu nhận dạng chính xác và nhất quán cho các thành phần cấu trúc.
6. Các chức năng tự động ghi và chạm loại bỏ các hoạt động bố trí thủ công thông thường. Hệ thống ghi chính xác tạo ra các đường tham chiếu hàn trên các sườn và mạng lưới chùm H,trong khi chức năng chạm trực tiếp máy trục lỗ trên các thành viên cấu trúc, cải thiện độ chính xác gia công, giảm yêu cầu lao động và tăng hiệu quả sản xuất.
7Trong cả hai hoạt động cho vật liệu và hoạt động gia công, nâng phần làm việc, vị trí bên, kẹp, khóa và thả đều được vận hành bằng thủy lực, đảm bảo xử lý phần làm việc an toàn,điều kiện gia công ổn định, và hiệu suất sản xuất rất đáng tin cậy.
8Hệ thống điều khiển bao gồm một máy tính công nghiệp được tích hợp với nền tảng CNC dựa trên PLC sử dụng các thành phần cao cấp từ các nhà sản xuất được quốc tế công nhận.Nhiều phương pháp lập trình được hỗ trợ, trong khi dữ liệu gia công được tạo từ các tệp AutoCAD, TEKLA Structures, DXF và DSTV có thể được nhập trực tiếp, đơn giản hóa các quy trình lập trình và tăng hiệu quả quản lý sản xuất.
Các mảnh làm việc chứng minh bao gồm các mẫu chùm H tiêu chuẩn với các chiều rộng và độ dày web khác nhau, cùng với các mẫu thép kênh có kích thước khác nhau,toàn diện thể hiện khả năng gia công của máyNhững mẫu đại diện này hiển thị rõ ràng vị trí lỗ chính xác, lỗ trục chất lượng cao và kết quả đánh dấu sắc nét, dễ đọc, cho phép khách hàng, kỹ sư,và nhân viên kiểm tra để đánh giá chính xác độ chính xác gia công của thiết bị, sự nhất quán chế biến và hiệu suất hoạt động tổng thể trong điều kiện sản xuất thực tế.
Máy khoan, đánh dấu và đánh dấu h-beam CNC tốc độ cao được sử dụng rộng rãi trong các cơ sở sản xuất thép cấu trúc, các dự án kỹ thuật cầu,và các ngành công nghiệp xây dựng thép nặng khácTrong các xưởng sản xuất thép, nó thực hiện khoan chính xác cao, chạm, đánh dấu và đánh dấu các chùm H được sử dụng trong các khung cấu trúc và hệ thống hỗ trợ,cung cấp các thành phần được gia công chính xác để lắp ráp hiệu quả và hiệu suất cấu trúc đáng tin cậyTrong các ứng dụng xây dựng cầu, máy cung cấp gia công chính xác của các thành viên chùm H, cải thiện chất lượng kết nối, sức mạnh cấu trúc và độ tin cậy chịu tải dài hạn.Kết hợp độ chính xác gia công đặc biệt, hiệu quả sản xuất cao, và hiệu suất hoạt động đáng tin cậy
