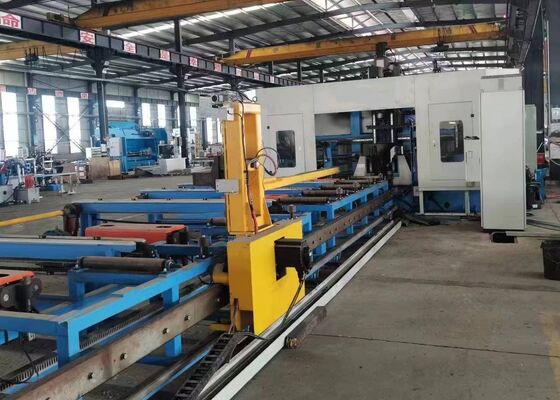

Máy khoan lỗ trục chính BT40 Máy khoan tốc độ cao CNC dòng BHD cho dầm

BT40 Máy khoan CNC tốc độ cao cho chùm

Bảng giới thiệu sản phẩm:

Máy khoan H-Beam CNC được thiết kế đặc biệt cho các hoạt động khoan chính xác cao, chạm, đánh dấu và ghi trên các chùm H, thép kênh, thép góc,và các hồ sơ thép cấu trúc khác nhauNó được sử dụng rộng rãi trong chế tạo thép cấu trúc cho các tòa nhà, cấu trúc đậu xe, tháp truyền, khung lưới và các ứng dụng xây dựng thép nặng khác.

1Thiết bị khoan hiệu suất cao được phát triển đặc biệt cho ngành công nghiệp sản xuất thép cấu trúc.
2. Đồng thời thực hiện khoan ba mặt trên các chùm H và các phần kênh, cung cấp độ chính xác và năng suất gia công xuất sắc.
3. Được trang bị bảy trục được điều khiển bởi CNC cho việc cho thức ăn vật liệu, định vị và gia công hoàn toàn tự động.
4Tương thích với định dạng tệp AUTOCAD và DSTV, cho phép nhận dạng tự động các bản vẽ mảnh làm việc và tạo trực tiếp các chương trình gia công.

Các thông số sản phẩm:

Đặc điểm sản phẩm:

1Hệ thống cấp vật liệu sử dụng một xe kẹp được điều khiển bởi CNC với vị trí dẫn động bởi servo,cung cấp tốc độ cấp nhanh và độ chính xác vị trí đặc biệt trong suốt quá trình gia công.

2Ba trục chính xác tốc độ cao BT40 được cấu hình để đồng thời chế biến ba mặt của chùm H.Các trục hỗ trợ khoan carbide chất làm mát bên trong với tốc độ xoay lên đến 3,000 rpm, đảm bảo hiệu quả khoan vượt trội, chất lượng lỗ xuất sắc và sơ tán chip hiệu quả thông qua một máy vận chuyển chip kiểu chuỗi tích hợp.

3Hệ thống làm mát sử dụng công nghệ bôi trơn sương mù tiên tiến hỗ trợ làm mát cả bên trong và bên ngoài.Mỗi đơn vị trục được trang bị một vòi phun bên ngoài độc lập và một giao diện chất làm mát bên trong, cho phép các nhà khai thác chọn làm mát bên trong, làm mát bên ngoài hoặc hoạt động kết hợp theo các yêu cầu gia công cụ thể.

4Một hệ thống thay đổi công cụ tự động (ATC) tùy chọn có sẵn để thực hiện thay thế công cụ tự động mà không cần can thiệp bằng tay,giảm đáng kể thời gian ngừng hoạt động và cải thiện hiệu quả sản xuất tổng thể.

5Một hệ thống đánh dấu đĩa CNC thủy lực tùy chọn có thể được tích hợp. Động bởi một động cơ servo, đĩa đánh dấu nhanh chóng chọn từ tối đa 36 ký tự khác nhau, cung cấp nhanh chóng, chính xác,và đánh dấu nhận dạng nhất quán.

6. Các chức năng tự động ghi và chạm thay thế các quy trình bố trí thủ công thông thường.trong khi chức năng chạm vào thực hiện gia công lỗ sợi trực tiếp trên các thành phần cấu trúc, cải thiện cả hiệu quả sản xuất và độ chính xác gia công.

7Trong suốt các hoạt động cho ăn và gia công, nâng phần làm việc, vị trí bên, kẹp, khóa và thả đều được điều khiển bằng thủy lực, đảm bảo xử lý vật liệu an toàn,ổn định hoạt động tuyệt vời, và hiệu suất gia công đáng tin cậy.

8Nền tảng điều khiển bao gồm một máy tính công nghiệp được tích hợp với hệ thống điều khiển PLC, kết hợp các thành phần cao cấp từ các nhà sản xuất được quốc tế công nhận.Nhiều phương pháp lập trình được hỗ trợ, trong khi dữ liệu gia công được tạo bởi các tệp AutoCAD, TEKLA Structures, DXF và DSTV có thể được nhập trực tiếp để hợp lý hóa lập trình và quản lý sản xuất.

Các mảnh làm việc chứng minh bao gồm các mẫu chùm H tiêu chuẩn với chiều rộng và độ dày web khác nhau, cùng với các mẫu thép kênh có kích thước khác nhau,minh họa toàn diện hiệu suất gia công của máyNhững mẫu này rõ ràng chứng minh vị trí lỗ chính xác, chất lượng cao của dây đai và kết quả đánh dấu rõ ràng,cho phép khách hàng và nhân viên kiểm tra đánh giá độ chính xác gia công của thiết bị, sự nhất quán xử lý và độ tin cậy hoạt động trong điều kiện sản xuất thực tế.

Máy khoan, đánh dấu và đánh dấu h-beam CNC tốc độ cao được áp dụng rộng rãi trong các nhà máy sản xuất thép cấu trúc, các dự án kỹ thuật cầu,và các ngành công nghiệp xây dựng thép nặng khácTrong các xưởng sản xuất thép, nó thực hiện gia công chính xác cao của các chùm H được sử dụng cho các khung cấu trúc và hệ thống hỗ trợ,đảm bảo lắp ráp chính xác và hiệu suất cấu trúc đáng tin cậyTrong xây dựng cầu, thiết bị cung cấp khoan chính xác và khai thác cho các thành phần chùm H, tăng tính toàn vẹn cấu trúc và khả năng chịu tải lâu dài.Kết hợp hiệu quả gia công đặc biệt với hiệu suất hoạt động đáng tin cậy, máy cung cấp hỗ trợ kỹ thuật mạnh mẽ cho các dự án cơ sở hạ tầng quy mô lớn trong khi góp phần cải thiện năng suất, chất lượng sản xuất và hoàn thành dự án kịp thời.
