Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan | Tối đa. Kích thước chiều rộng x chiều cao: | 700 × 500mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 100 × 100mm | Chiều dài chùm tia: | 2000 12200mm |
| Mô hình trục chính chính: | BT40 | Công suất động cơ: | 11kw |
| Tốc độ trục chính: | 100 ～ 3000 r/phút | đường kính lỗ: | 5 ～ 30 mm |
| Làm nổi bật: | Đường khoan vạch 100 ≈ 3000 R/min,Máy cắt đứt đũa Cnc,Đường dây cắt máy khoan chùm CNC |
||

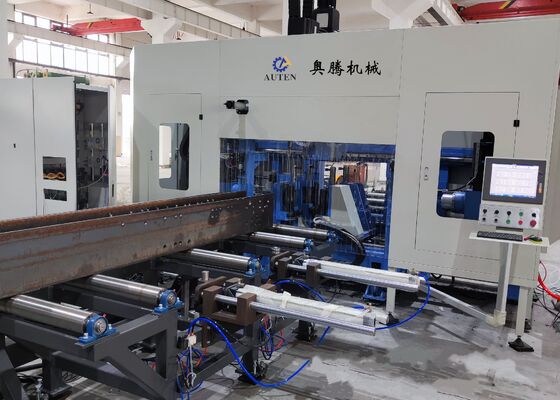

Đỗ xe đậu xe dọc sử dụng Cnc Beam khoan cắt máy dây 100 ≈ 3000 R / Min tốc độ trục
Ngành ứng dụng:
Máy công cụ này được thiết kế đặc biệt cho các hoạt động khoan trên thép hình H. Nó sử dụng ba tốc độ cao, khoan khoan chính xác để thực hiện khoan mảnh làm việc,cung cấp độ chính xác gia công đặc biệt và đảm bảo hoạt động dễ dàngLà một bộ phận thiết bị hiệu quả cao trong lĩnh vực cấu trúc thép, nó được áp dụng rộng rãi trong kỹ thuật xây dựng, các dự án cầu, cột tháp, cấu trúc lưới,và các lĩnh vực liên quan khác.
Thông số kỹ thuật:
| Parameter chùm H | Tối đa. Kích thước | 700 × 500mm | |
| Min. Kích thước chiều rộng x chiều cao | 100×100mm | ||
| Chiều dài chùm | 200012200mm | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 11 kW | ||
| Tốc độ xoắn | 100 ≈ 3000 vòng/phút | ||
| Chiều kính lỗ | φ5??φ30 mm | ||
| Trục CNC | Công suất động cơ phụ trợ của trục X | Khoảng 5 kW | |
| Sức mạnh của động cơ servo của trục định vị khoan ngang | Khoảng 1,5 kW | ||
| Sức mạnh của động cơ servo của trục định vị khoan thẳng đứng | Khoảng 3 kW | ||
| Động cơ phụ tùng của máy khoan | Khoảng 2 kW | ||
| Tạp chí công cụ | Qty. | 3 | |
| Loại | Phong cách hàng | ||
| Khả năng tạp chí công cụ | 4 x 3 | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
| Kích thước máy | Khoảng 33x5.5x3.3m | ||
Các thành phần của máy khoan CNC
Dòng máy khoan CNC chủ yếu bao gồm các thành phần thiết yếu, bao gồm cơ thể máy chính, hệ thống cho ăn CNC, máy vận chuyển cho ra ngoài, hệ thống làm mát, hệ thống thủy lực,hệ thống khí nén, hệ thống bôi trơn, hệ thống điện, và một chiếc xe đồ phế liệu.Khả năng khoan 3D được cung cấp bởi cấu hình này cho phép các quy trình sản xuất hoàn toàn tự động, do đó đảm bảo hoạt động sản xuất hiệu quả và nhất quán.
1. Cơ thể máy chính
Cơ thể máy chính chủ yếu bao gồm cơ sở, giường, bàn trượt di động, đầu máy, thiết bị ép trên, thiết bị ép bên và tạp chí công cụ loại hàng.Giường được phân biệt bởi độ cứng và ổn định đặc biệt, cho phép nó chịu được tải và rung động được tạo ra trong các hoạt động gia công tốc độ cao.Sự toàn vẹn cấu trúc này đảm bảo rằng máy công cụ duy trì độ chính xác gia công nhất quán trong tất cả các giai đoạn hoạt động.
2Hệ thống làm mát
Máy khoan được làm mát bằng phương pháp làm mát khí phun, đạt được thông qua việc ứng dụng kết hợp không khí nén và nước làm mát.Cách tiếp cận này mang lại lợi ích như tiêu thụ chất làm mát tối thiểu, cải thiện hiệu quả chi phí, bền vững môi trường và giảm mài mòn giày khoan.do đó đảm bảo làm mát liên tục của máy khoan trong quá trình hoạt động.
3Hệ thống bôi trơn
Hệ thống này sử dụng cấu hình lai kết hợp bôi trơn tập trung và thủ công.bôi trơn đo với các hướng dẫn tuyến tính được chỉ định và vít chì, trong khi tất cả các điểm bôi trơn khác được phục vụ bằng tay.
Máy công cụ này được thiết kế đặc biệt để khoan, chạm và đánh dấu các hoạt động trên các chùm H, thép kênh và một loạt các mảnh thép khác.Nó chứa các thành phần thép của các thông số kỹ thuật khác nhau trong khi đảm bảo độ chính xác cao và hiệu quả hoạt động trong suốt toàn bộ chu kỳ chế biếnTrong các buổi trình diễn,máy minh họa hiệu quả khả năng của nó bằng cách sử dụng các mẫu chùm H tiêu chuẩn (với chiều rộng và độ dày sườn khác nhau) và các mẫu thép kênh có kích thước khác nhauNhững mảnh trình diễn này thể hiện rõ khả năng của máy để đạt được vị trí lỗ chính xác, các sợi trục trơn,và mô hình đánh dấu rõ ràng phản ánh hoàn toàn độ chính xác và độ tin cậy đặc biệt của nó trong các ứng dụng thực tế.
Máy khoan hạch H CNC tốc độ cao chủ yếu được sử dụng trong các xưởng chế tạo cấu trúc thép và các dự án xây dựng cầu.nó thực hiện gia công chính xác trên các chùm H được sử dụng trong khung và cấu trúc hỗ trợ, thiết lập một nền tảng vững chắc cho việc lắp ráp chính xác và ổn định các cấu trúc thép.tăng cường tính toàn vẹn cấu trúc của các cây cầu và đảm bảo khả năng chịu tải trọng lâu dài của chúngHiệu quả hoạt động vượt trội của nó cung cấp hỗ trợ kỹ thuật đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, tạo điều kiện cho sự tiến bộ suôn sẻ và kịp thời của việc thực hiện dự án.
