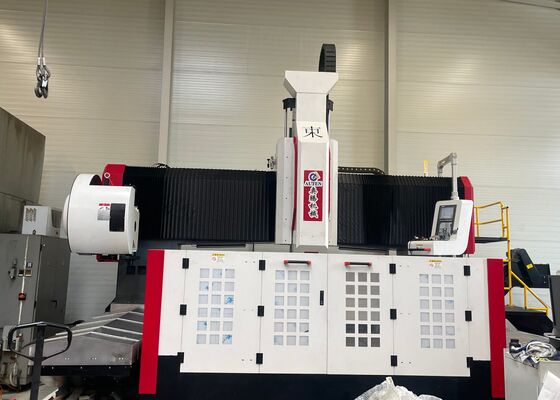

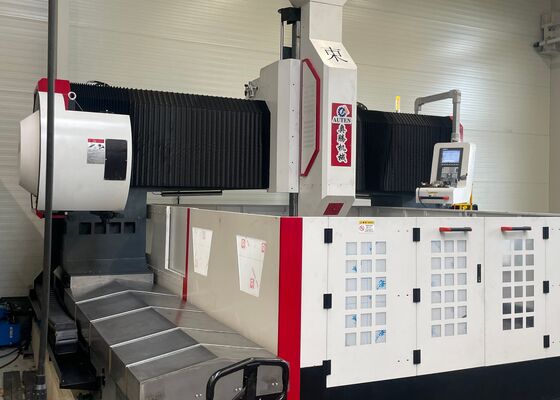

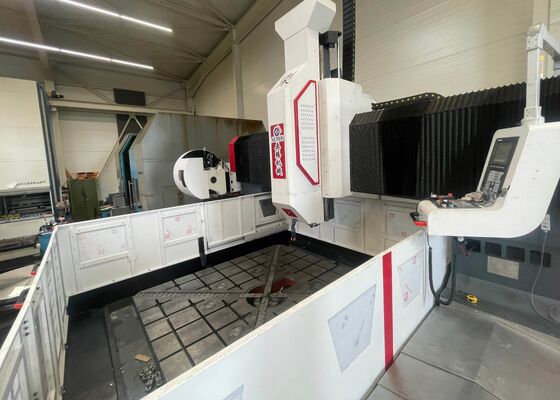

Mô hình PHD3535 Chiếc máy giặt khoan cổng CNC kiểu chia
Bảng giới thiệu sản phẩm:
Thiết bị này được thiết kế để khoan, châm, chạm và mài của tấm và các thành phần cấu trúc. Nó chủ yếu được sử dụng để khoan hiệu quả cao của các mảnh làm việc như vảy,đĩaCả lỗ xuyên và lỗ mù đều có thể được khoan trên các thành phần một vật liệu cũng như vật liệu tổng hợp.Quá trình gia công được điều khiển kỹ thuật sốHệ thống hỗ trợ tự động hóa, cung cấp độ chính xác cao và phù hợp để chế biến nhiều loại sản phẩm trong sản xuất quy mô lớn.
Thông số kỹ thuật:
| Workpiece size | LxW | 3500x3500 mm |
| Gantry height | 1000mm | |
| Workbench | T-slot width | 28mm |
| Bốn hàm Chuck | 1 bộ | |
| Drilling power head | Qty. | 2 |
| Máy thu tròn | NT1văn hóa | |
| Chiều kính khoan tối đa |
Φ100 mm (Carbide core bit) |
|
| Φ80 mm (U khoan) | ||
| Độ dày tối đa | ≤ 300 mm | |
| Chuẩn mực đập | M30 mm | |
| Tốc độ xoắn | 30~3000 r/min | |
| Servo spindle motor power | 2x37kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 200-1000mm | |
|
Lateral movement of power head (chuyển động bên của đầu điện) (Trục X1) |
Max.horizontal stroke | 3500 mm |
| Lateral movement speed | 0~8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.2kW | |
|
Lateral movement of power head (chuyển động bên của đầu điện) (Trục X2) |
Max.horizontal stroke | 3500 mm |
| Lateral movement speed | 0~8 m/min | |
| Sức mạnh của động cơ servo cho chuyển động bên cạnh / mô-men xoắn | 4.2kW | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke | 3500 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0~8 m/min | |
| Công suất/cối xoắn của động cơ servo | 2x4,2 kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 800 mm |
| Moving speed (tốc độ di chuyển) | 0 ~ 6 m/min | |
| Sức mạnh động cơ servo / mô-men xoắn | 4.2kW | |
| Three-axis positioning accuracy | X/Y | ≤ 0,05mm/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y | ≤ 0,03mm/1000mm |
| Hệ thống khí nén | Áp suất cung cấp không khí nén | ≥ 0,6MPa |
| Máy vận chuyển chip và làm mát | Số lượng máy vận chuyển chip | 2 |
| Tốc độ loại bỏ chip | 1m/min | |
| Sản lượng động cơ máy vận chuyển chip | 2X0,75kW | |
| Phương pháp làm mát | Điều hòa nhiệt độ | |
| Hệ thống bôi trơn tự động | Áp suất bôi trơn | 2MPa |
| Số lượng dầu nhấp điểm bôi trơn | 0.1mL | |
| Chu kỳ bôi trơn | 6-10 phút | |
|
Hệ thống điện |
Hệ thống CNC |
GSK218MC (bộ hiển thị 10,4 inch) |
| Số trục CNC | 4 | |
| Tổng công suất | / | Khoảng 100kW |
| Kích thước tổng thể | LxWxH | 6500x6800x3000 mm |
Cấu trúc thiết bị:
Cơ sở máy được xây dựng từ vật liệu đúc và chủ yếu bao gồm bàn làm việc, cổng di động, yên trượt, đầu trục khoan và mài, hệ thống bôi trơn tự động,Khung bảo vệ, hệ thống làm mát lưu thông, đơn vị điều khiển kỹ thuật số, hệ thống điện, và các thành phần bổ sung.cũng như cặp vít dẫn chính xác cho truyền độngMáy được phân biệt bởi độ chính xác định vị cao và khả năng lặp lại tuyệt vời.
Tính năng sản phẩm
1. giường máy và bàn làm việc:
Máy được chế tạo từ vật liệu đúc và bao gồm hai thành phần chính.tiếp theo là sưởi nóng giảm căng thẳng thứ cấp sau khi bán hoàn thiện, và sau đó được xử lý cuối cùng. Quá trình nhiều giai đoạn này đảm bảo sự ổn định và chính xác lâu dài của máy.sau đó được xử lý bằng cách sơn lại và lão hóa thứ cấpĐiều trị này cung cấp độ cứng động và tĩnh xuất sắc, ngăn ngừa biến dạng hiệu quả.Bề mặt làm việc được trang bị một loạt các khe T được sắp xếp theo một bố trí tối ưu để kẹp an toàn các mảnh làm việc.
Hai hướng dẫn tuyến tính chính xác cao được gắn ở hai bên của cơ sở giường để đảm bảo phân phối tải đồng đều dọc theo đường ray hướng dẫn.cũng như sức mạnh kéo và nén của nóHệ thống lái xe được cung cấp bởi một động cơ AC servo kết hợp với một vít bóng chính xác, cho phép chuyển động chính xác về trục Y của gantry.Bốt điều chỉnh được đặt bên dưới giường để cho phép dễ dàng làm bằng của bàn làm việc.
2. Movable Gantry:
Cổng di động được chế tạo từ sắt xám (HT250) và được trang bị hai đường ray hướng dẫn tuyến tính công suất cao trên mặt trước của nó.Di chuyển của slide đầu động lực dọc theo trục X được tạo thuận lợi bởi một cặp vít quả bóng chính xác được điều khiển bởi một động cơ servoCác đầu máy khoan được gắn trực tiếp trên tấm trượt này.được điều khiển bởi động cơ servo thông qua một nối chính xác.
3- Di chuyển Saddle:
Chiếc yên trượt di động là một thành phần sắt đúc chính xác. Nó được trang bị hai bàn trượt tuyến tính CNC công suất cao, một cặp vít bóng chính xác,và một máy giảm độ chính xác cao của hành tinh được kết nối với động cơ servoNgoài ra, lưng xe có một xi lanh cân bằng khí nitơ, điều này bù đắp cho trọng lượng của đầu động cơ, giảm tải trọng trên vít và kéo dài tuổi thọ của nó.Hệ thống này tạo điều kiện cho chuyển động trục Z của đầu công suất khoan, cho phép các hoạt động như tiếp cận nhanh chóng, cấp công việc, rút nhanh và dừng chính xác.và tạm dừng các chức năng để tăng hiệu quả hoạt động.
.
Hệ thống cổng CNC tiên tiến này được xây dựng đặc biệt cho việc khoan hiệu quả cao và đánh dấu các thành phần tấm và kim loại.Nó đã được thiết kế chính xác để đảm bảo gia công chính xác của các mảnh làm việc giống như tấm và các tập hợp cấu trúc, làm cho nó phù hợp với việc chế biến các miếng lót, đĩa, các thành phần hình vòng, tấm phẳng và các mặt hàng tương tự.Một yêu cầu hoạt động cơ bản là độ dày mảnh phải nằm trong phạm vi gia công hiệu quả được chỉ định của máy.
Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện khoan và mài chính xác cao trên các tấm cấu trúc và các thành phần kết nối,cung cấp một nền tảng vững chắc cho việc lắp ráp đáng tin cậy của khung thépTrong lĩnh vực năng lượng gió, nó cung cấp công nghệ gia công tiên tiến, chính xác cao cho tháp tuabin gió và vít, đảm bảo các thành phần này được thiết kế để chịu được điều kiện môi trường khắc nghiệt,bao gồm gió cực đoan và biến động nhiệt độTrong việc xây dựng cầu, các máy móc thiết bị cầu và hỗ trợ hỗ trợ, cho phép hình thành bền,Các kết nối ổn định có khả năng chịu tải năng động trong suốt tuổi thọ của cấu trúc.
