Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi: | 1000x1000mm | Chiều rộng khe chữ T của Bàn làm việc (mm): | 28 |
|---|---|---|---|
| Độ côn trục chính: | BT40 | Tối đa. đường kính khoan (mm): | Φ50 |
| Tối đa. Độ dày (mm): | 180 | Đường kính khai thác: | M3-M20 |
| Tốc độ trục chính (R/Min): | 30~3000 | Công suất động cơ trục chính của servo (KW): | 11 |

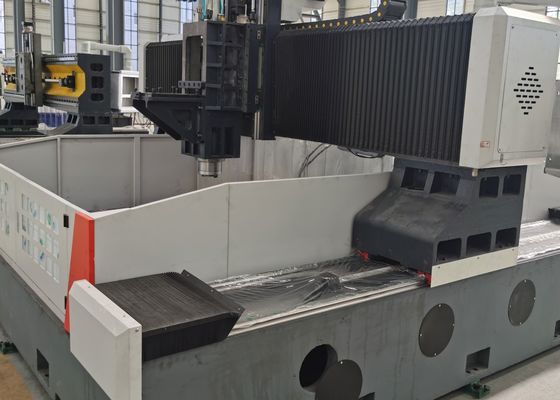

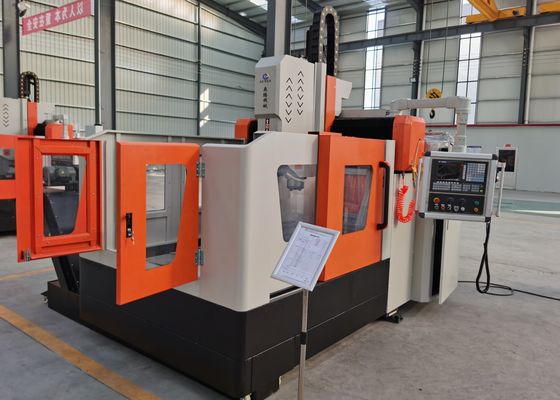

11KW Servo Spindle Motor Power Gantry Máy khoan CNC cho kim loại ván ván
Sản phẩm giới thiệu:
Thiết bị được xây dựng đặc biệt để gia công chính xác các tấm ống và vòm, chứa đường kính lỗ lên đến φ80mm.,Máy này tương thích với cả khoan carbide và khoan thông thường. Hệ thống điều khiển CNC trực quan, cho phép vận hành đơn giản.Máy luôn cung cấp độ chính xác và hiệu suất hoạt động vượt trội.
Cấu hình sản phẩm:
| Mô hình | PHD1010 | |
| Workpiece size | LxW (mm) | 1000x1000 |
| Chiều rộng khe T của Workbench (mm) | 28 | |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT2 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ50 | |
| Độ dày tối đa (mm) | ≤ 180 | |
| Tapping diameter | M3-M20 | |
| Tốc độ quay của trục (r/min) | 30 ~ 3000 | |
| Servo spindle motor power(kW) | 11 | |
| Chuyển động bên của đầu động cơ (trục X) | Max. đường thẳng ngang (mm) | 1000 |
| Tốc độ di chuyển bên (r/min) | 0~8 | |
| Sức mạnh của động cơ servo cho chuyển động bên (kW) | 2.4 | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke (mm) | 1000 |
| Tốc độ di chuyển thức ăn (m/min) | 0~8 | |
| Sức mạnh của động cơ servo cấp (kW) | 2.4 | |
| Vertical ram feed motion (Z axis) | Max. stroke (mm) | 400 |
| Tốc độ di chuyển (m/min) | 0~8 | |
| Sức mạnh động cơ servo (kW) | 2.4 | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C (mm) | ±0,02/1000 |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Thay đổi công cụ | Loại đĩa (Tự chọn) | 24 vị trí công cụ |
| Kích thước tổng thể | LxWxH (m) | 3.2x2.2x2.2 |
Tính năng sản phẩm
1Khung và đường chéo của máy được chế tạo từ các cấu trúc thép hàn và trải qua điều trị nhiệt giảm căng thẳng toàn diện để đảm bảo độ chính xác tối ưu.Bàn trượt ngang, và ram được chế tạo từ sắt đúc, cung cấp độ bền và độ cứng cấu trúc đặc biệt.
2Hệ thống ổ servo kép được đặt ở hai bên của trục X đảm bảo chuyển động gantry chính xác và đồng bộ, duy trì độ thẳng đứng tuyệt vời giữa trục X và Y.
3Bàn làm việc, được chế tạo từ sắt đúc cao cấp, đảm bảo hoạt động đáng tin cậy, độ cứng xuất sắc và ổn định kích thước lâu dài.
4. Vòng khoan khoan có độ cứng cao,cấu hình BT40 được thiết kế chính xác và được trang bị hệ thống cung cấp chất làm mát nội bộ để tăng hiệu quả gia công và đơn giản hóa việc thay thế công cụ. Các trục hoạt động ở tốc độ từ 30 đến 3000 rpm.
5Hai hệ thống vận chuyển chip dây chuyền tấm được lắp đặt ở hai bên của bàn làm việc, thu thập hiệu quả chip kim loại và chất làm mát,do đó tạo điều kiện quản lý chip hiệu quả và lưu thông lại chất làm mát.
6Máy được trang bị cả hệ thống chất làm mát bên trong và bên ngoài, mỗi hệ thống cung cấp áp suất và dòng chảy đầy đủ để tối ưu hóa hiệu suất gia công.Giám sát mức chất làm mát tích hợp đảm bảo bôi trơn và làm mát liên tục của công cụ cắt trong quá trình hoạt động.
7Một hệ thống bôi trơn tự động tập trung cung cấp bôi trơn liên tục và đáng tin cậy cho các thành phần chuyển động quan trọng, bao gồm các đường dẫn, vít bóng và vòng bi cán,kéo dài tuổi thọ của các yếu tố thiết yếu này.
8Hệ thống điều khiển CNC sử dụng mô hình 828D, cung cấp chức năng rộng rãi, lập trình CAD-CAM tích hợp, hoạt động thân thiện với người dùng và các tính năng cho cảnh báo tự động và bù lỗi.
9Các thành phần chính được lấy từ các thương hiệu được quốc tế công nhận, bao gồm đường dẫn cuộn tuyến tính, vít bóng, động cơ và trình điều khiển servo, trục, hệ thống điều khiển CNC,Máy bơm và van thủy lực, và bơm làm mát, đảm bảo độ tin cậy xuất sắc và ổn định hoạt động nhất quán.
Hệ thống gia công tấm cổng CNC là một giải pháp công nghiệp mạnh mẽ, được thiết kế chính xác để xử lý chính xác các thành phần loại tấm và các yếu tố cấu trúc.Nó đặc biệt phù hợp với gia công các mảnh làm việc như vảy, đĩa, vòng và tấm phẳng, miễn là độ dày vật liệu nằm trong phạm vi xử lý hiệu quả của máy.
Trong các cơ sở sản xuất thép, máy khoan tấm này thực hiện khoan và mài chính xác cao trên các tấm cấu trúc và các thành phần kết nối,cung cấp một nền tảng đáng tin cậy cho việc xây dựng các cấu trúc thép bềnTrong lĩnh vực năng lượng gió, nó đảm bảo gia công chính xác của tháp tuabin gió và vòm, cho phép các thành phần quan trọng này chịu được điều kiện môi trường khắc nghiệt,bao gồm lực gió mạnh và biến động nhiệt độĐối với các dự án kỹ thuật cầu, máy hiệu quả xử lý vạch cầu và cấu trúc hỗ trợ,tạo ra các kết nối an toàn và bền vững có khả năng chịu được căng thẳng hoạt động năng động trong suốt cuộc đời của cấu trúc.
