Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 2000x2000mm | Chiều cao giàn: | 600mm |
|---|---|---|---|
| Độ côn trục chính: | BT50-150 | Đường kính khoan tối đa: | 50 mm |
| Max.thickness: | ≤160 mm | Đường kính khai thác: | M3-M28 |
| Chiều rộng khe chữ T: | 28mm | Công suất động cơ trục chính servo: | 22kW |

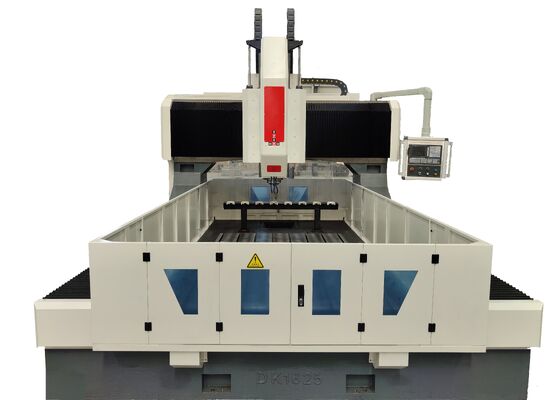

Chiếc máy khoan phân chia loại CNC Gantry-Type Drilling Tapping Milling Boring Machine Model PHD2020
Ứng dụng:
Máy khoan và mài máy CNC kiểu gantry cho tấm thép chủ yếu được sử dụng để gia công các tấm ống, vòm, vòng bi, bộ trao đổi nhiệt,và các thành phần khác trong các ngành công nghiệp như hóa dầu, năng lượng hạt nhân, năng lượng gió, nồi hơi và cấu trúc thép. Nó chứa khoan tốc độ cao bằng cách sử dụng khoan carbide với làm mát bên trong hoặc khoan xoắn tốc độ cao với làm mát bên ngoài.Máy cung cấp một loạt các chức năng toàn diệnNgoài ra, nó có thể được trang bị tùy chọn với một đầu góc phải tự động để thực hiện các hoạt động khoan bên, chạm và mài.
Thông số kỹ thuật:
| Mô hình | PHD2020 | |
| Workpiece size | LxW (mm) | 2000x2000 |
| Chiều rộng khe T của Workbench (mm) | 28 | |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT50 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ80 | |
| Độ dày tối đa (mm) | ≤ 250 | |
| Tapping diameter | M3-M30 | |
| Tốc độ quay của trục (r/min) | 30 ~ 3000 | |
| Sức mạnh động cơ trục phụ (kW) | 22/30 | |
| Chuyển động bên của đầu động cơ (trục X) | Max. đường thẳng ngang (mm) | 2000 |
| Tốc độ di chuyển bên (r/min) | 0~8 | |
| Sức mạnh của động cơ servo cho chuyển động bên (kW) | 2.4 | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke (mm) | 2000 |
| Tốc độ di chuyển thức ăn (m/min) | 0~8 | |
| Sức mạnh của động cơ servo cấp (kW) | 2.4 | |
| Vertical ram feed motion (Z axis) | Max. stroke (mm) | 800 |
| Tốc độ di chuyển (m/min) | 0~8 | |
| Sức mạnh động cơ servo (kW) | 2.4 | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C (mm) | ± 0,015/1000 |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Thay đổi công cụ | Loại đĩa (Tự chọn) | 24 vị trí công cụ |
| Kích thước tổng thể | LxWxH (m) | 5.3x3.8x2.7 |
Tính năng sản phẩm
1. Máy khoan, mài và đánh dấu tấm và miếng lót bao gồm một số thành phần chính, bao gồm một cơ sở, trượt dọc, cổng, trượt ngang, đơn vị cho ăn dọc,đinh khoan và xay, bàn làm việc, hệ thống làm mát, hệ thống loại bỏ chip tự động, hệ thống bôi trơn tự động, hệ thống khí nén, hệ thống điện và các yếu tố thiết yếu khác.

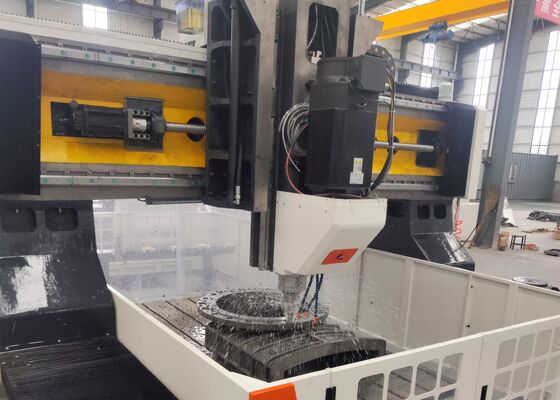

2. Đầu khoan điện trượt chạy bằng servo của máy cắt tấm thép CNC có khả năng thực hiện các hoạt động khoan, chọc, chạm, châm và nghiền rãnh.Nó có thể hoạt động phối hợp với các đơn vị khác hoặc độc lập. Vòng khoan được trang bị một trục cao độ chính xác, sản xuất tại Đài Loan (bầu lạnh bên trong) với một BT50 conifer và có một cơ chế mở tự động bướm xuân.Thiết kế này cho phép thay đổi công cụ thuận tiện thông qua một thanh kết nối và hệ thống giải phóng công cụ xi lanh thủy lực, cho phép chuyển đổi nhanh chóng giữa khoan và máy cắt phay.
3Máy khoan và đánh dấu được xây dựng với các hướng dẫn tuyến tính chính xác cao, cung cấp chuyển động trơn tru và chính xác.đảm bảo độ chính xác vị trí đặc biệt.
4. khung và gantry của máy gantry tấm kim loại được chế tạo từ đúc hoặc hàn tấm thép chất lượng cao.tiếp theo là một quá trình sưởi thứ cấp sau khi bán hoàn thiện để giảm căng thẳng bên trongSau đó chúng được chế biến chính xác để đảm bảo độ chính xác nhất quán và sự ổn định cấu trúc.
Máy cắt tấm gantry CNC là một hệ thống công nghiệp hiệu suất cao, được thiết kế cẩn thận để gia công chính xác các thành phần hình tấm và các yếu tố cấu trúc.Nó được thiết kế đặc biệt để xử lý các mảnh làm việc như sườn, đĩa, vòng và tấm phẳng, miễn là độ dày vật liệu nằm trong công suất gia công hiệu quả được chỉ định của máy.
Trong các xưởng sản xuất cấu trúc thép, máy khoan tấm này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,Providing a reliable foundation for the stable assembly of steel frameworks cung cấp một nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió,nó cung cấp gia công chính xác cao cho tháp tuabin gió và vòm, một quy trình thiết yếu đảm bảo các thành phần này có thể chịu được các điều kiện môi trường khắt kheTrong các dự án xây dựng cây cầu, máy xử lý vạch và hỗ trợ cây cầu,tạo thuận lợi cho việc tạo ra các kết nối ổn định và bền vững có khả năng chịu tải năng động trong suốt tuổi thọ của cây cầu.
