Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 1200x1200mm | Chiều cao giàn: | 750mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | Φ60 mm |
| Chiều rộng khe chữ T: | 18mm | Đường kính khai thác: | M3-M28 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22KW |
| Làm nổi bật: | Máy xay sản xuất điện gió,Máy khoan sản xuất điện gió,Dòng máy xay đâm |
||

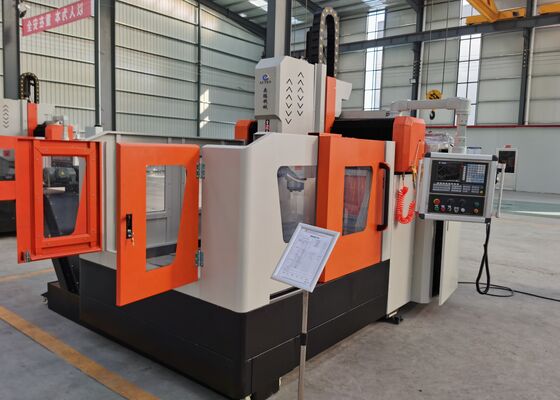

Máy phay tiện CNC cho mặt bích tuabin gió Model PHD1212
Giới thiệu sản phẩm

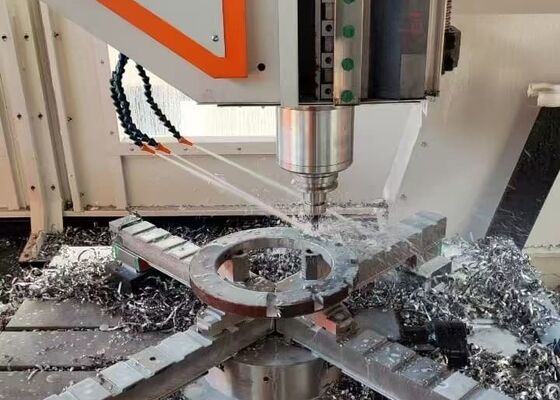

Máy phay tiện CNC loại cổng được thiết kế đặc biệt để thực hiện các thao tác khoan, doa, tiện ren và phay trên các chi tiết dạng tấm và các cấu kiện kết cấu. Máy có khả năng gia công các bộ phận như mặt bích, đĩa, vòng và các tấm phẳng, với các thông số về độ dày tuân thủ nghiêm ngặt phạm vi gia công hiệu quả đã được thiết lập của máy. Máy hỗ trợ gia công cả lỗ thông và lỗ không thông trên cả cấu trúc vật liệu nguyên khối và vật liệu composite. Tích hợp hoàn toàn với điều khiển kỹ thuật số trong toàn bộ quy trình gia công, máy đảm bảo sự dễ dàng vận hành và hiệu quả vượt trội. Máy này lý tưởng cho sản xuất tự động, mang lại kết quả có độ chính xác cao để đáp ứng các yêu cầu của các ứng dụng sản xuất đa dạng và quy mô lớn.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 1200x1200 mm |
| Chiều cao cổng | 750 mm | |
| Bàn máy | Chiều rộng rãnh T | 18mm |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT50 | |
|
Đường kính khoan tối đa (Thép carbon thông thường) |
Φ60 mm | |
| Đường kính tiện ren | M3-M28 | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 22kW | |
| Khoảng cách từ đầu dưới trục chính đến bàn máy | 200-750mm | |
|
Di chuyển ngang của đầu máy(Trục X) |
Hành trình ngang tối đa | 1200 mm |
| Tốc độ di chuyển ngang | 0~8 vòng/phút | |
| Công suất động cơ servo cho di chuyển ngang | 2.4kW | |
| Di chuyển dọc cổng (Trục Y) | Hành trình cấp phôi tối đa | 1200 mm |
| Tốc độ di chuyển cấp phôi | 0~8 m/phút | |
| Công suất động cơ servo cấp phôi | 2.4kW | |
| Chuyển động cấp phôi dọc ram (Trục Z) | Hành trình tối đa | 550 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 2.8kW (Phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | DxRxC | 4000x3800x2800 mm |
Tính năng sản phẩm
1. Hệ thống truyền động
Các thanh dẫn hướng và con trượt tuyến tính có độ chính xác cao, có nguồn gốc từ Đài Loan, được thiết kế tỉ mỉ để mang lại hiệu suất mượt mà đồng thời nâng cao đáng kể khả năng chịu tải của thiết bị. Trục X được hỗ trợ bởi hai thanh dẫn hướng tuyến tính loại lăn, và trục Z được hỗ trợ bởi bốn thanh, cả hai đều đóng vai trò là bộ phận dẫn hướng và chịu tải cho chuyển động ngang và dọc. Cấu hình này đáp ứng đầy đủ các yêu cầu kỹ thuật cho các hoạt động khoan tốc độ cao. Đối với truyền động, cả trục X và trục Z đều được dẫn động bằng động cơ servo AC, điều khiển vít me bi chính xác để chuyển đổi chuyển động quay thành dịch chuyển tuyến tính chính xác.
Trục Y được trang bị hai thanh dẫn hướng tuyến tính loại lăn chắc chắn, mỗi thanh được ghép với hai con trượt ray vuông, tạo thành cơ cấu trượt của trục Y. Thiết kế này không chỉ đáp ứng các yêu cầu nghiêm ngặt về độ cứng và độ bền của cấu trúc cổng mà còn mang lại nhiều ưu điểm kỹ thuật, bao gồm hệ số ma sát thấp, hoạt động tốc độ cao, khả năng giảm rung động tuyệt vời và tuổi thọ kéo dài. Đối với truyền động, trục Y sử dụng công nghệ dẫn động động cơ servo đồng bộ, điều khiển các vít me bi đồng bộ, tạo điều kiện cho chuyển động tịnh tiến chính xác của bàn máy trục Y để đảm bảo hiệu suất gia công CNC chính xác.
2. Hệ thống bôi trơn tự động và cơ chế bảo vệ:
Máy được trang bị hệ thống bôi trơn tự động áp suất phân thể tích do Đài Loan sản xuất, đảm bảo bôi trơn toàn diện, không góc chết cho các bộ phận chuyển động như thanh dẫn hướng, vít me và thanh răng, kéo dài đáng kể tuổi thọ hoạt động của máy. Trục X và trục Y được bảo vệ bằng nắp chống bụi, trong khi các tấm chắn nước bắn tóe được lắp đặt xung quanh bàn máy, cung cấp sự bảo vệ nâng cao trong quá trình vận hành.
3. Hệ thống cấp nước làm mát trung tâm:
Máy được trang bị hệ thống cấp nước làm mát trung tâm tiêu chuẩn. Hệ thống tuần hoàn nước làm mát bên trong ngăn chặn hiệu quả sự tích tụ của phoi sắt trên dao cụ trong quá trình gia công, do đó giảm mài mòn dao cụ, kéo dài tuổi thọ dao cụ và cải thiện độ hoàn thiện bề mặt của phôi. Đầu ra nước làm mát áp suất cao tại đầu dao cụ đảm bảo bảo vệ đáng tin cậy cho cả bề mặt phôi và khớp nối quay tốc độ cao, ngăn ngừa tắc nghẽn do tạp chất và cải thiện cả chất lượng phôi và hiệu quả hoạt động tổng thể.
Thiết bị công nghiệp loại cổng CNC tinh vi này, được thiết kế để khoan và đánh dấu trên tấm kim loại, được chế tạo tỉ mỉ để gia công chính xác các bộ phận dạng tấm và các cấu kiện kết cấu. Được tối ưu hóa đặc biệt để gia công các phôi như mặt bích, đĩa, vòng và các tấm phẳng, máy được chế tạo theo các tiêu chuẩn khắt khe, đảm bảo rằng độ dày của các phôi này hoàn toàn tuân thủ các thông số gia công hiệu quả được xác định trước của máy.
Trong các nhà máy sản xuất kết cấu thép, thiết bị này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thép. Trong ngành năng lượng gió, máy cung cấp các giải pháp gia công có độ chính xác cao cho các tháp và mặt bích tuabin gió — các quy trình quan trọng đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt (ví dụ: gió mạnh, biến đổi nhiệt độ). Đối với các dự án xây dựng cầu, thiết bị gia công các dầm cầu và giá đỡ, tạo điều kiện thuận lợi cho việc tạo ra các kết nối chắc chắn, bền bỉ được thiết kế để chịu tải trọng động trong suốt tuổi thọ kéo dài của cầu.
