Công nghiệp cấu trúc thép Máy khoan hạch H CNC tốc độ cao

Công nghiệp cấu trúc thép Máy khoan hạch H CNC tốc độ cao

Sản phẩm giới thiệu:

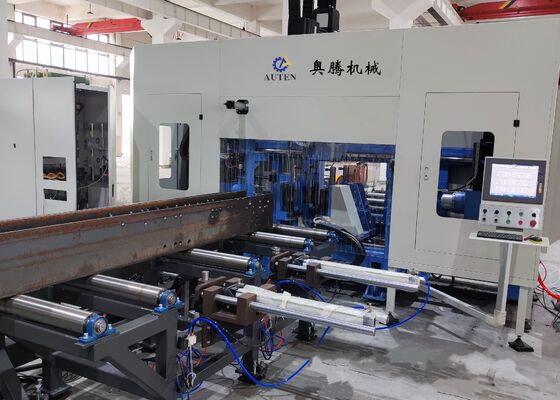

Trung tâm gia công này được thiết kế chuyên nghiệp cho các hoạt động khoan trên các chùm H. Được trang bị ba trục khoan chính xác tốc độ cao,nó đảm bảo hiệu quả vượt trội trong việc khoan các mảnh làm việcVới độ chính xác gia công đặc biệt và các tính năng vận hành trực quan, thiết bị này đại diện cho một giải pháp hiệu suất cao thiết yếu trong ngành công nghiệp cấu trúc thép.Nó được sử dụng rộng rãi trên các lĩnh vực quan trọng như kỹ thuật xây dựng, cơ sở hạ tầng cầu, sản xuất cột tháp và các dự án cấu trúc lưới điện.

Thông tin cấu hình sản phẩm:

Tính năng sản phẩm

1. Máy khoan và cắt h-beam 3D này bao gồm khung máy chính, hệ thống cho ăn CNC, máy vận chuyển vật liệu, hệ thống điện, hệ thống thủy lực, hệ thống làm mát, hệ thống bôi trơn,thùng rácVới cấu trúc giường cố định và cấu hình đồ đạc di động, máy được thiết kế chuyên nghiệp để chế biến các chùm H quy mô lớn.Nó hỗ trợ luồng công việc sản xuất liên tục và được công nhận rộng rãi về mức độ tự động hóa cao.

2Cấu trúc máy khoan bao gồm giường, bộ máy bàn trượt CNC, thiết bị hỗ trợ, các đơn vị ép trên, các đơn vị ép bên và hệ thống phát hiện.Các thành phần bàn trượt CNC bao gồm mặt cố định, mặt di chuyển và bàn trượt CNC trên cùng. Được thiết kế đặc biệt cho các ứng dụng khoan H-beam, các bộ máy bàn trượt có một tấm trượt, cơ sở bàn trượt,đầu máy xoắn, trục cơ khí tốc độ cao, xi lanh công cụ, động cơ tần số biến, động cơ phụ trợ, hướng dẫn tuyến tính và vít dẫn.

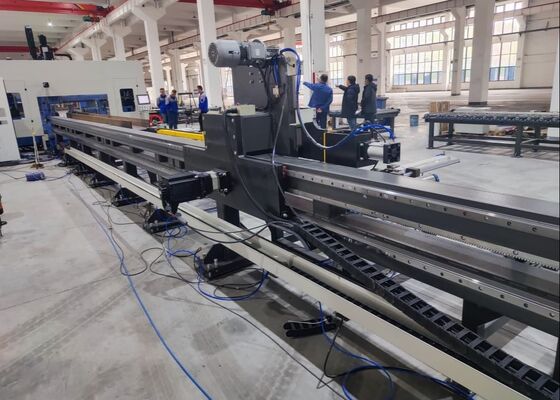

3. Hệ thống cấp CNC bao gồm các brackets, bánh răng, giá đỡ, servo motor, reducer, và manipulators.,do đó đảm bảo cho việc cung cấp chính xác và vị trí chính xác của mảnh làm việc.

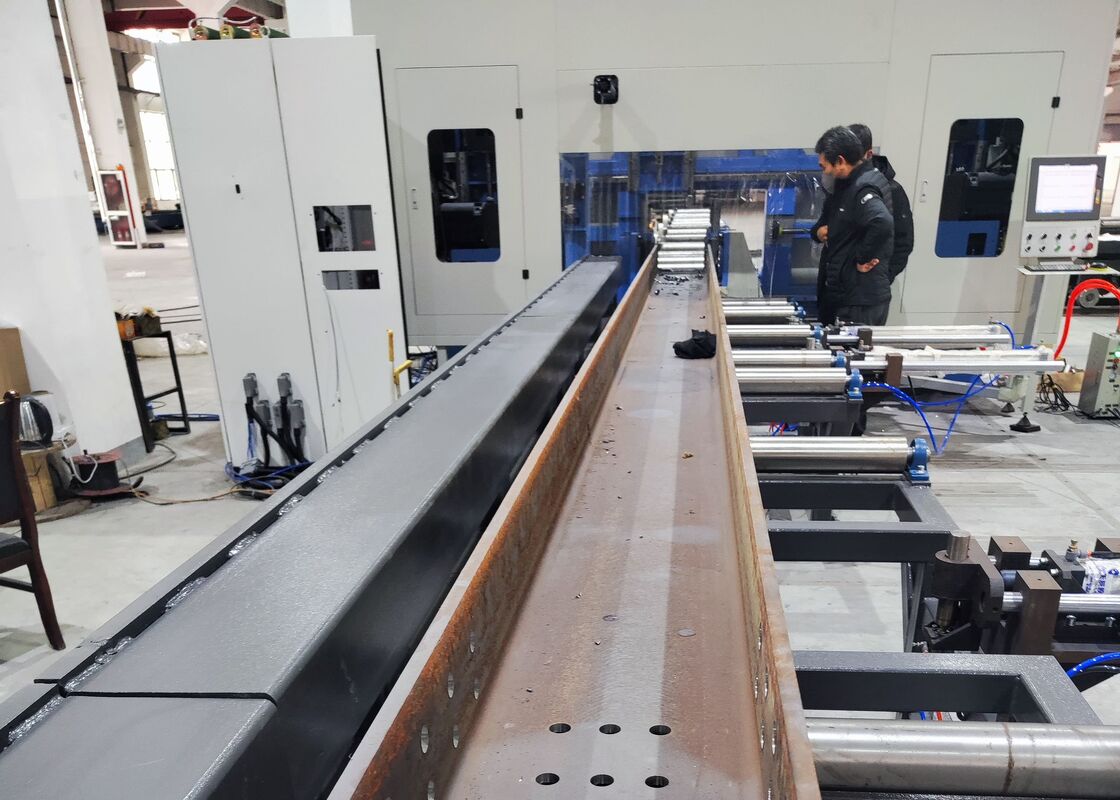

4Hệ thống vận chuyển vật liệu bao gồm cả một conveyor trong và một conveyor ra.tất cả đều được thiết kế đặc biệt để vận chuyển thép rỗng có hồ sơ, tạo thuận lợi cho vị trí trục Y của các chỗ trống, và làm việc kết hợp với hệ thống cấp CNC để hoàn thành quá trình cấp vật liệu.bao gồm các vật liệu hỗ trợ kênh và cuộn hỗ trợ, được dành cho việc vận chuyển các mảnh hoàn thành.

5Hệ thống làm mát tích hợp cả phương pháp làm mát bên trong và bên ngoài, sử dụng sương mù dầu để làm mát lỗ khoan.cải thiện hiệu quả chi phí, hỗ trợ sự bền vững về môi trường, và giảm mài mòn máy khoan.

6Hệ thống thủy lực cung cấp năng lượng cho đơn vị ép trên, đơn vị ép bên, xi lanh công cụ và các thành phần liên quan khác.

7Hệ thống khí nén được thiết kế để cung cấp năng lượng cho máy điều khiển, xi lanh thử nghiệm và các thiết bị tương tự khác.

8Hệ thống bôi trơn sử dụng sự kết hợp giữa phương pháp bôi trơn tập trung và thủ công.Lôi trơn tập trung chủ yếu được sử dụng cho việc bôi trơn theo lịch trình và chính xác của các hướng dẫn tuyến tính chính và vít dẫn.

9. Hệ thống điều khiển của máy công cụ bao gồm máy tính chủ, PLC và các thành phần liên quan khác. Phương pháp lập trình:Các chương trình xử lý được tạo bằng cách nhập các bản vẽ CAD hoặc các tham số xử lý thông qua giao diện hoặc bàn phím USBCác chương trình này có thể được lưu trữ, lấy, hiển thị và truyền bất cứ lúc nào dựa trên số phần.đồng thời cũng cho phép kiểm soát hoàn toàn tự động trong suốt toàn bộ chu kỳ xử lý.

Trong các buổi trình diễn mẫu, chùm CNC và khoan kim loại ván, đánh dấu, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesCác mẫu được trình bày trong các cuộc biểu diễn này rõ ràng làm nổi bật khả năng của thiết bị để đạt được vị trí lỗ chính xác, các sợi trục trơn tru và các mô hình đánh dấu được xác định rõ ràng.do đó hoàn toàn chứng minh độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.

Máy khoan, đánh dấu và cắt sợi hạch CNC tốc độ cao chủ yếu được sử dụng trong các nhà máy sản xuất cấu trúc thép và các dự án xây dựng cầu.nó cung cấp gia công chính xác cho các chùm H được sử dụng trong khung và cấu trúc hỗ trợ, đảm bảo một nền tảng vững chắc cho việc lắp ráp ổn định các khung thép.tăng cường tính toàn vẹn cấu trúc của cây cầu và cho phép chúng chịu được tải trọng lâu dài một cách hiệu quảVới hiệu quả hoạt động đặc biệt, máy này cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, tạo điều kiện cho sự tiến bộ suôn sẻ và kịp thời của các dự án liên quan.
