Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 1200x1200mm | Chiều cao giàn: | 750mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | Φ60 mm |
| Chiều rộng khe chữ T: | 18mm | Đường kính khai thác: | M3-M28 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22KW |
| Làm nổi bật: | Máy khoan nén nồi hơi di chuyển theo trục Z,Máy khoan nồi hơi 0 ~ 8 M/Min,Cnc Gantry Flange Boiler máy khoan |
||

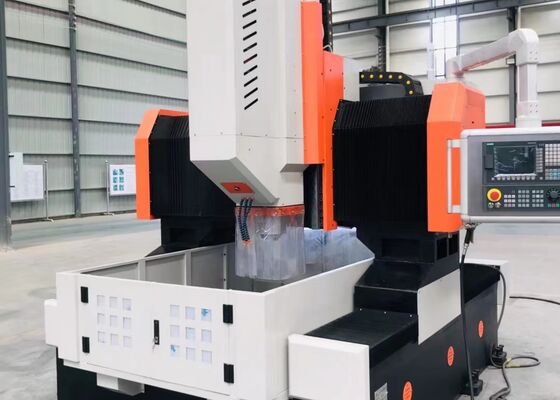

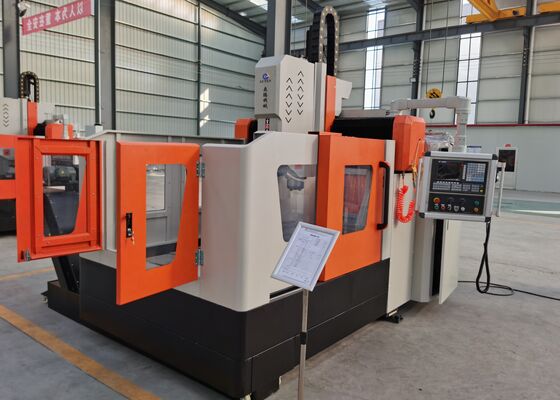

Mô hình PHD1212 Máy khoan nén nồi hơi Cnc Gantry Flange 0 ~ 8 M / Min Tốc độ di chuyển trục Z
Bảng giới thiệu sản phẩm
Máy khoan và máy xay loại cổng CNC được thiết kế đặc biệt để thực hiện các hoạt động khoan, khoang, chạm và xay trên các mảnh làm bằng tấm và các thành phần cấu trúc.Nó có khả năng xử lý các mặt hàng như miếng lót, đĩa, vòng và tấm phẳng, với các thông số độ dày tuân thủ nghiêm ngặt phạm vi xử lý hiệu quả được xác định của máy.Máy hỗ trợ gia công cả lỗ thông qua và lỗ mù trên các thành phần vật liệu đơn và tổng hợp. Hoàn toàn tích hợp với điều khiển kỹ thuật số trên toàn bộ chu kỳ gia công, nó đảm bảo dễ dàng hoạt động và hiệu quả đặc biệt. Máy này là lý tưởng cho sản xuất tự động,cung cấp kết quả chính xác cao để đáp ứng nhu cầu của các ứng dụng sản xuất đa dạng và quy mô lớn.
Thông số kỹ thuật:
| Workpiece size | LxW | 1200x1200 mm |
| Gantry height | 750 mm | |
| Workbench | T-slot width | 18mm |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT50 | |
|
Max.drilling diameter Thép carbon thông thường |
Φ60 mm | |
| Tapping diameter | M3-M28 | |
| Tốc độ xoắn | 30~3000 r/min | |
| Servo spindle motor power | 22kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 200-750mm | |
|
Lateral movement of power head (chuyển động bên của đầu điện)(X axis) |
Max.horizontal stroke | 1200 mm |
| Lateral movement speed | 0~8 r/min | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4kW | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke | 1200 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0~8 m/min | |
| Feed servo motor power | 2.4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 550 mm |
| Moving speed (tốc độ di chuyển) | 0~8 m/min | |
| Servo motor power | 2.8kW (Brake) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | LxWxH | 4000x3800x2800 mm |
Tính năng sản phẩm
1Hệ thống truyền tải
Các đường ray hướng dẫn và trượt chính xác cao, có nguồn gốc từ Đài Loan, được thiết kế đặc biệt để đảm bảo hiệu suất trơn tru trong khi tăng đáng kể khả năng chịu tải của thiết bị.Trục X và trục Z được trang bị hai và bốn hướng dẫn tuyến tính cuộn, tương ứng, phục vụ như là các yếu tố hướng dẫn và chịu tải cho cả các chuyển động theo chiều ngang và chiều dọc..Về truyền điện, cả trục X và trục Z đều được điều khiển bởi động cơ servo AC, điều khiển các ốc vít chính xác để chuyển đổi chuyển động xoay thành dịch chuyển tuyến tính chính xác.
Trục Y được trang bị hai hướng dẫn tuyến tính lăn mạnh mẽ, mỗi chiếc được trang bị hai thanh trượt đường ray vuông, tạo thành cơ chế trượt trục Y.Cấu hình này không chỉ đáp ứng các yêu cầu cứng và sức mạnh nghiêm ngặt của khung cổng mà còn cung cấp một số lợi ích kỹ thuật, bao gồm một hệ số ma sát thấp, chuyển động tốc độ cao, giảm rung cao cấp, và một tuổi thọ hoạt động kéo dài.trục Y sử dụng công nghệ truyền động cơ servo đồng bộ, điều này thúc đẩy các ốc vít đồng thời, cho phép chuyển động ngược chính xác của bàn làm việc trục Y để đảm bảo các hoạt động gia công CNC chính xác.
2. Hệ thống bôi trơn tự động và cơ chế bảo vệ:
Máy này được trang bị một hệ thống bôi trơn tự động áp suất một phần khối lượng được sản xuất ở Đài Loan, cung cấp tinh chỉnh, góc bôi trơn miễn phí cho các thành phần chuyển động như đường ray hướng dẫn, vít chì,Các trục X và Y được bảo vệ bằng vỏ chống bụi, trong khi các bảo vệ chống nước được lắp đặt xung quanh bàn làm việc,cung cấp bảo vệ tăng cường trong khi vận hành.
3. Hệ thống phân phối chất làm mát trung tâm:
Máy này được trang bị một hệ thống cung cấp chất làm mát trung tâm tiêu chuẩn.thereby reducing tool wear, kéo dài tuổi thọ công cụ và cải thiện bề mặt của các mảnh làm việc.Các áp suất cao đầu ra nước làm mát tại đầu công cụ đảm bảo bảo vệ đáng tin cậy cho cả bề mặt của mảnh làm việc và các khớp quay tốc độ cao, ngăn ngừa tắc nghẽn do các chất gây ô nhiễm và tăng cả chất lượng đồ đạc và hiệu quả hoạt động tổng thể.
Thiết bị công nghiệp CNC tiên tiến kiểu cổng, được thiết kế để khoan và đánh dấu các hoạt động trên tấm và kim loại,được thiết kế chính xác để gia công chính xác các thành phần giống như tấm và các bộ phận cấu trúcĐặc biệt được thiết kế để chế biến các mảnh làm việc như vòm, đĩa, vòng và tấm phẳng, nó được xây dựng theo một đặc điểm kỹ thuật quan trọng,đảm bảo rằng độ dày của các mảnh làm việc này tuân thủ nghiêm ngặt các thông số gia công hiệu quả được xác định trước của máy.
Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,thiết lập một nền tảng vững chắc cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho các tháp tuabin gió và các vòm Ống Ước Ước Ước Ước để đảm bảo các thành phần này có khả năng chịu được điều kiện môi trường khắc nghiệt (eĐối với các dự án xây dựng cầu, các thiết bị xử lý các vạch cầu và hỗ trợ hỗ trợ, cho phép hình thành các vạch cầu mạnh,Các kết nối bền được thiết kế để chịu tải năng động trong suốt thời gian sử dụng của cây cầu.
