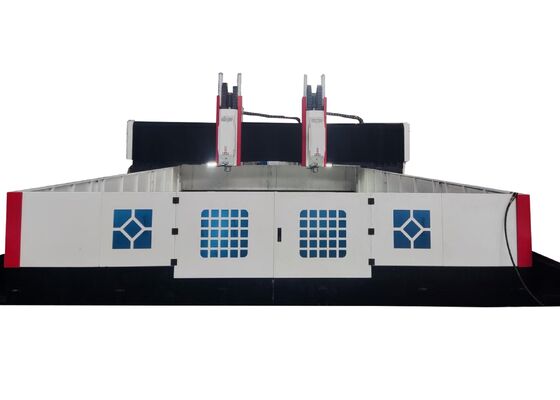

Mô hình PHD6060 CNC máy khoan tấm và máy mài 22KW Servo Spindle động cơ sức mạnh

Máy Khoan và Phay CNC PHD6060 Công suất Động cơ Trục chính Servo 22KW

Ứng dụng:

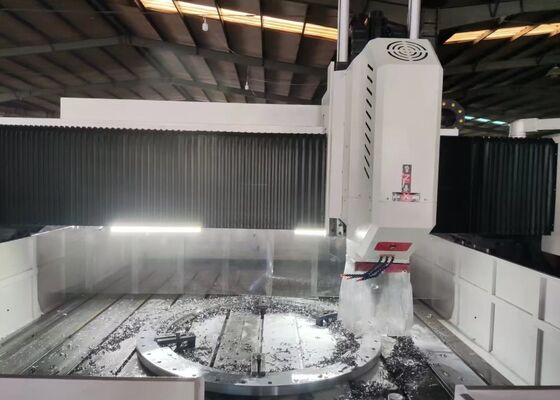

Máy khoan và phay CNC loại cổng được thiết kế tùy chỉnh này được chế tạo để thực hiện một loạt các hoạt động gia công toàn diện, bao gồm khoan, vát mép, taro, phay và doa, trên các chi tiết dạng tấm và các cụm kết cấu. Máy mang lại khả năng gia công lỗ hiệu quả cao cho các bộ phận như mặt bích, đĩa, bộ phận dạng vòng và tấm, trong phạm vi độ dày quy định. Máy có khả năng xử lý cả lỗ thông và lỗ mù, thể hiện khả năng tương thích vượt trội với các chi tiết vật liệu nguyên khối cũng như các chi tiết vật liệu composite. Được trang bị công nghệ điều khiển kỹ thuật số tiên tiến, máy này đảm bảo sự dễ dàng và thuận tiện vượt trội trong vận hành. Máy cho phép sản xuất tự động có độ chính xác cao, đáp ứng nhu cầu gia công của nhiều loại chi tiết khác nhau và hỗ trợ các yêu cầu sản xuất quy mô lớn.

Thông số kỹ thuật:

Cấu trúc thiết bị:

Máy khoan và đánh dấu cổng CNC này được thiết kế đặc biệt với bàn máy bằng gang, cấu trúc cổng di động, yên ngựa di chuyển, bộ phận khoan-phay, hệ thống bôi trơn tự động và an toàn, mô-đun làm mát tuần hoàn, hệ thống điều khiển số (NC) và mô-đun điều khiển điện. Được trang bị ray dẫn hướng con lăn, máy đảm bảo khả năng chịu tải vượt trội và kiểm soát chuyển động chính xác, trong khi hệ thống truyền động vít me bi có độ chính xác cao mang lại độ chính xác định vị vượt trội và khả năng lặp lại vận hành nhất quán.

Tính năng sản phẩm

1. Đầu khoan
Đầu khoan được trang bị động cơ trục chính điều khiển bằng servo chuyên dụng, sử dụng dây đai răng đồng bộ để giảm tốc độ và tăng mô-men xoắn để dẫn động trục chính chính xác được thiết kế tùy chỉnh. Trục chính có cấu hình vòng bi tiếp xúc góc sáu hàng của Nhật Bản (bốn vòng bi ở phía trước và hai ở phía sau), cho phép điều chỉnh tốc độ liên tục. Tích hợp bộ thay dao khí nén, trục chính tạo điều kiện thay dao nhanh chóng và hiệu quả. Chuyển động cấp phôi được cấp nguồn bởi động cơ servo được kết nối với vít me bi. Cả trục X và Y đều hỗ trợ chuyển động phối hợp và sử dụng điều khiển bán vòng kín, cho phép nội suy tuyến tính và tròn. Đầu trục chính được thiết kế với lỗ côn BT50 và được ghép nối với khớp nối quay tốc độ cao, cho phép hoạt động khoan U tốc độ cao thông qua việc cấp dầu làm mát qua trục chính.

2. Hệ thống truyền động
Với ray dẫn hướng sản xuất tại Đài Loan và cấu hình con trượt có độ chính xác cao, hệ thống đảm bảo vận hành êm ái và khả năng chịu tải nặng được cải thiện. Trục X sử dụng ray dẫn hướng tuyến tính con lăn kép làm các bộ phận dẫn hướng và chịu tải ngang, đáp ứng đầy đủ các yêu cầu của hoạt động khoan tốc độ cao. Truyền động trục X được dẫn động bởi động cơ servo AC kết hợp với vít me bi chính xác, cho phép kiểm soát chuyển động tuyến tính chính xác.

3. Hệ thống truyền động (Phần trục Y, tiếp theo)
Trục Y được trang bị hai ray dẫn hướng tuyến tính con lăn hạng nặng ở cả hai bên, mỗi ray có ba bạc trượt vuông được gắn vào ray dẫn hướng, tạo thành cơ cấu trượt trục Y. Thiết kế này không chỉ đáp ứng các yêu cầu khắt khe về độ cứng cao và tính toàn vẹn cấu trúc của khung cổng mà còn mang lại nhiều ưu điểm kỹ thuật, bao gồm hệ số ma sát thấp, tốc độ di chuyển cao, đặc tính giảm rung động vượt trội và tuổi thọ vận hành kéo dài. Đối với chuyển động trục Y, công nghệ truyền động đồng bộ động cơ servo kép được sử dụng: một động cơ servo chuyên dụng ở mỗi bên dẫn động sự quay của vít me bi một cách đồng bộ, cho phép dịch chuyển chính xác khung cổng và hỗ trợ các tác vụ gia công CNC có độ chính xác cao.

.

Máy công nghiệp cổng CNC tiên tiến này được thiết kế tùy chỉnh để thực hiện các hoạt động khoan và đánh dấu trên các chi tiết dạng tấm và kim loại tấm. Được chế tạo chính xác cho việc gia công có độ chính xác cao các chi tiết dạng tấm và cụm kết cấu, máy đặc biệt tương thích với việc gia công mặt bích, đĩa, bộ phận dạng vòng, tấm phẳng và các bộ phận tương tự. Một yêu cầu vận hành quan trọng là độ dày của phôi phải tuân thủ nghiêm ngặt các thông số kỹ thuật gia công hiệu quả được xác định trước của máy.

Trong các nhà máy chế tạo kết cấu thép, thiết bị này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thép. Trong lĩnh vực năng lượng gió, máy cung cấp các giải pháp gia công tiên tiến, có độ chính xác cao cho các tháp và mặt bích tuabin gió — đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh và thay đổi nhiệt độ. Đối với các dự án xây dựng cầu, thiết bị xử lý các dầm cầu và giá đỡ, cho phép tạo ra các kết nối ổn định, bền vững được thiết kế để chịu tải trọng động trong suốt tuổi thọ hoạt động kéo dài của cầu.
