Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi: | 4000x8000mm | Chiều rộng khe chữ T của Bàn làm việc (mm): | 28 |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Tối đa. đường kính khoan (mm): | Φ90 |
| Tối đa. Độ dày (mm): | ≤300 | Đường kính khai thác: | M3-M36 |
| Tốc độ trục chính (R/Min): | 30~3000 | Công suất động cơ trục chính của servo (KW): | 30/22/37 |

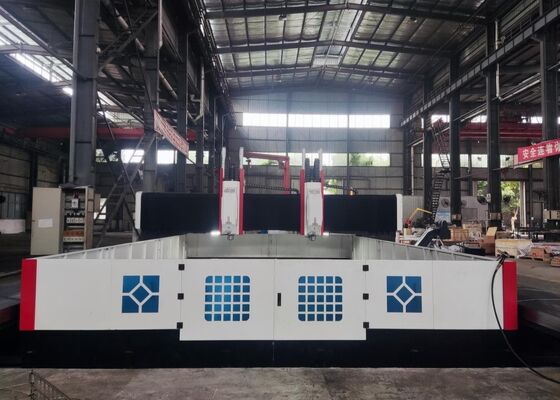

Bộ trao đổi nhiệt sử dụng máy khoan CNC tấm, máy đánh dấu tấm thép PHD4080
Sản phẩm giới thiệu:
Thiết bị này là một máy khoan và mài CNC di động tốc độ cao, được thiết kế đặc biệt cho các hoạt động khoan, chạm và mài trên các thành phần như tấm thép, sườn,Máy trao đổi nhiệtHệ thống được tích hợp với một điều khiển xe buýt KND hoặc CNC.tạo thuận lợi cho hoạt động thân thiện với người dùng và hỗ trợ tự động hóa, độ chính xác cao và khả năng thích nghi cho các khối lượng sản xuất nhỏ đến trung bình trên một loạt các sản phẩm.
Cấu hình sản phẩm:
| Mô hình | PHD4080 | |
| Workpiece size | LxW (mm) | 4000x8000 |
| Chiều rộng khe T của Workbench (mm) | 28 | |
| Drilling power head | Qty. | 1 hoặc 2 |
| Máy thu tròn | BT50 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ90 | |
| Độ dày tối đa (mm) | ≤ 300 | |
| Tapping diameter | M3-M36 | |
| Tốc độ quay của trục (r/min) | 30 ~ 3000 | |
| Sức mạnh động cơ trục phụ (kW) | 22/30/37 | |
| Chuyển động bên của đầu động cơ (trục X) | Max. đường thẳng ngang (mm) | 4000 |
| Tốc độ di chuyển bên (r/min) | 0~6 | |
| Sức mạnh của động cơ servo cho chuyển động bên (kW) | 3.6 | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke (mm) | 8000 |
| Tốc độ di chuyển thức ăn (m/min) | 0~6 | |
| Sức mạnh của động cơ servo cấp (kW) | 3.6/5.5 | |
| Vertical ram feed motion (Z axis) | Max. stroke (mm) | 1400 |
| Tốc độ di chuyển (m/min) | 0~4 | |
| Sức mạnh động cơ servo (kW) | 3.6 | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C (mm) | ± 0,015/1000 |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0,01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Thay đổi công cụ | Loại đĩa (Tự chọn) | 24 vị trí công cụ |
| Kích thước tổng thể | LxWxH (m) | 13x6.9x6.2 |
Tính năng sản phẩm
1Máy chủ yếu bao gồm một cơ sở, bàn làm việc, cổng di động, tập hợp trục dọc loại ram, hệ thống thủy lực, hệ thống khí nén, hệ thống làm mát, hệ thống bôi trơn tập trung,Hệ thống điều khiển điện, và một cơ chế loại bỏ chip tự động.

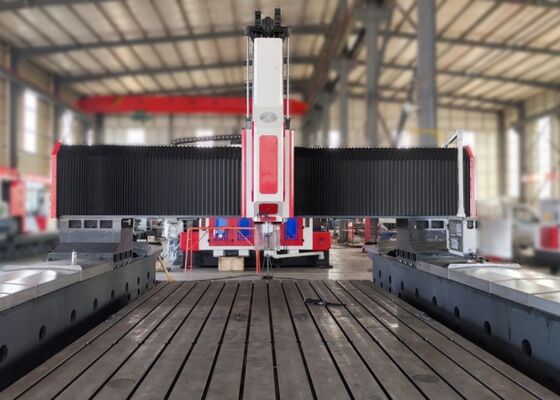

2Trong loạt máy này, bàn làm việc và gantry là các thành phần riêng biệt, với gantry hoạt động trên hai cơ sở riêng biệt.Cấu hình này cải thiện đáng kể tính ổn định và độ chính xác xử lý, cung cấp khả năng chịu tải tăng cường.
3. Bàn làm việc được chế tạo từ sắt đúc màu xám chất lượng cao, đảm bảo độ bền đặc biệt và hiệu suất tối ưu.
Ghế máy và bàn làm việc được chế tạo từ sắt xám cấp cao (HT300), với giảm căng đạt được thông qua quy trình xử lý nhiệt làm nóng kép.Để giảm thiểu cộng hưởng trong các hoạt động khoan và tăng tuổi thọ của khoan carbide, một thiết kế riêng biệt cho giường và bàn làm việc đã được thông qua.
1. Các hệ thống làm mát tự động loại bỏ chip và tái lưu thông có hiệu quả giảm thời gian ngừng hoạt động và giảm lao động của người vận hành.Nhiệm vụ chính của người vận hành chỉ giới hạn trong việc tải và thả đồ làm việc và thay máy khoan.
2Máy được trang bị một trục BT50 Đài Loan, được thiết kế cho làm mát nội bộ và hiệu suất chính xác cao. Nó hoàn toàn tương thích với khoan carbide.Máy có xi lanh công cụ khí nén để tạo điều kiện thay đổi công cụ liền mạchĐộng cơ trục chính công suất cao được điều khiển bởi một dây chuyền đồng bộ được điều khiển bằng servo, cho phép nó chứa một phạm vi tốc độ xoay rộng.
3Máy khoan CNC này được thiết kế tỉ mỉ để đáp ứng các đặc điểm cụ thể của mảnh làm việc và các yêu cầu chính xác của ứng dụng.đảm bảo hiệu quả xử lý tối ưuCho dù các lỗ được sắp xếp trong một cấu hình tròn hoặc tuyến tính, máy thực hiện nhiệm vụ với tốc độ và độ chính xác, làm cho nó một giải pháp hiệu quả chi phí cao.

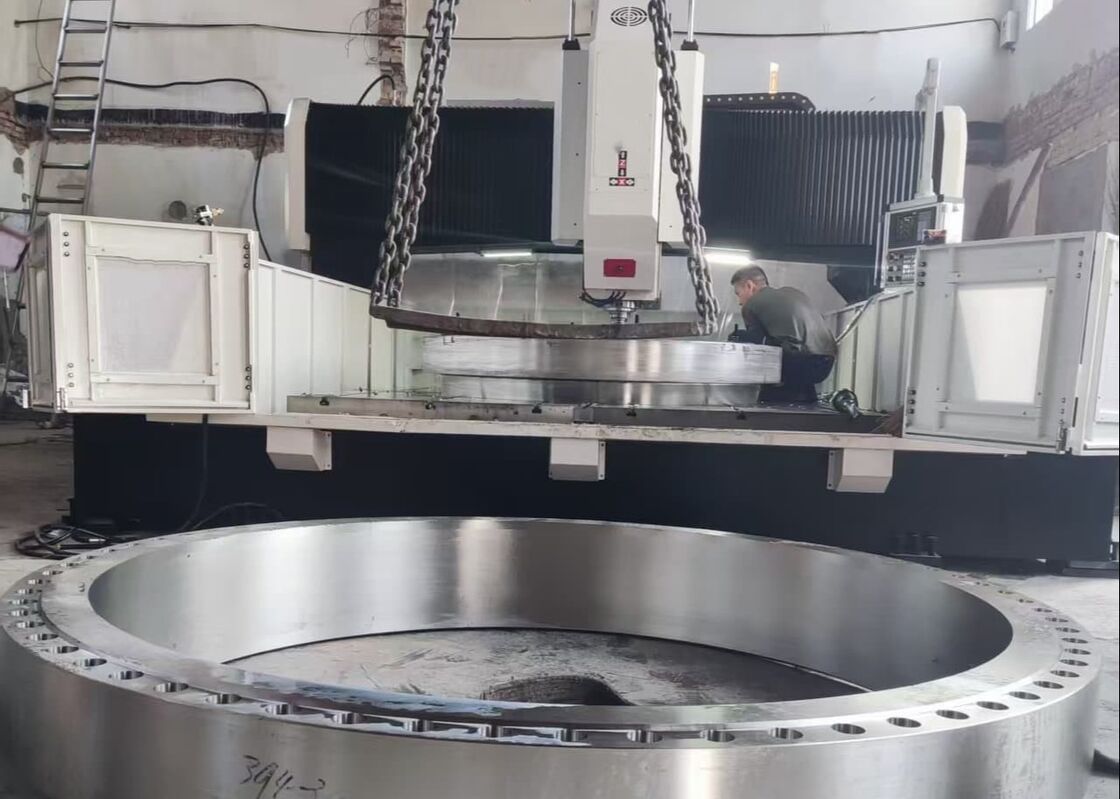

Máy cắt tấm cổng CNC là một giải pháp công nghiệp bền, được thiết kế cẩn thận để chế biến chính xác các thành phần hình tấm và các bộ phận cấu trúc.Máy này được thiết kế đặc biệt cho việc xử lý các mảnh làm việc như miếng lót, đĩa, vòng và tấm phẳng, miễn là độ dày vật liệu nằm trong công suất gia công hiệu quả được chỉ định của máy.
Trong các cơ sở sản xuất cấu trúc thép, máy khoan tấm này cung cấp các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các yếu tố kết nối,tạo thành một nền tảng đáng tin cậy cho việc lắp ráp vững chắc các khung thépTrong ngành công nghiệp năng lượng gió, nó cung cấp gia công chính xác cao cho tháp tuabin gió và các quy trình quan trọng đảm bảo các thành phần này có thể chịu được điều kiện môi trường khắc nghiệt,bao gồm gió cực đoan và biến đổi nhiệt độĐối với các dự án xây dựng cây cầu, thiết bị xử lý vạch và hỗ trợ cây cầu,đảm bảo việc tạo ra các kết nối ổn định và bền vững có khả năng chịu tải năng động trong suốt cuộc sống dịch vụ kéo dài của cây cầu.
