Nhà sản xuất chất lượng hàng đầu Trung Quốc cho Máy khoan, đột, cắt, phay CNC, máy tạo hình góc, dầm, tấm và mặt bích!
Làm những cái mới, làm những cái tốt!
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi: | 4000x8000mm | Chiều rộng khe chữ T của Bàn làm việc (mm): | 28 |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Tối đa. đường kính khoan (mm): | Φ90 |
| Tối đa. Độ dày (mm): | ≤300 | Đường kính khai thác: | M3-M36 |
| Tốc độ trục chính (R/Min): | 30~3000 | Công suất động cơ trục chính của servo (KW): | 30/22/37 |

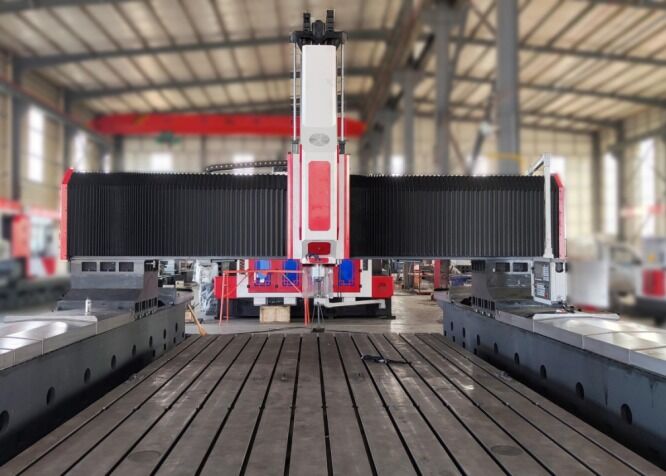

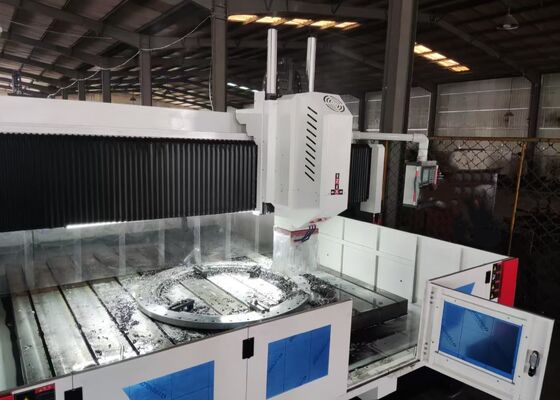

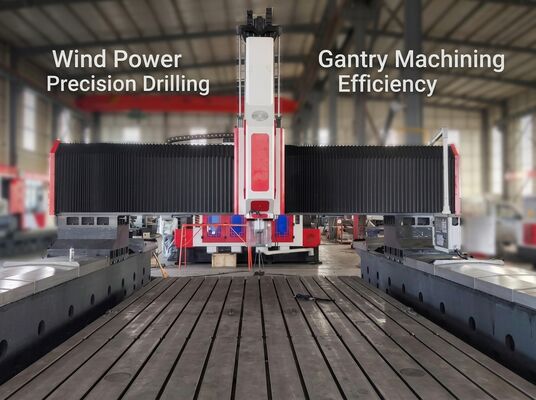

Áp dụng cho máy khoan CNC giàn cho ngành sản xuất điện gió Model PHD4080
Giới thiệu sản phẩm:
Máy này là một đơn vị khoan và phay tốc độ cao CNC di động loại giàn. Nó chủ yếu được thiết kế để khoan, taro và phay trên các chi tiết gia công như tấm thép, mặt bích, bộ trao đổi nhiệt, tấm ống và giá đỡ xoay. Mũi khoan cacbua được sử dụng để khoan tốc độ cao với hệ thống làm mát bên trong. Máy được trang bị hệ thống điều khiển bus CNC hoặc KND, mang lại sự dễ dàng vận hành và cho phép tự động hóa, độ chính xác cao và phù hợp với các lô sản xuất nhỏ đến trung bình với nhiều loại sản phẩm.
Cấu hình sản phẩm:
| Mô hình | PHD4080 | |
| Kích thước chi tiết gia công | DxR (mm) | 4000x8000 |
| Chiều rộng rãnh T của bàn máy (mm) | 28 | |
| Đầu khoan | Số lượng. | 1 hoặc 2 |
| Côn trục chính | BT50 | |
| Đường kính khoan tối đa (mm) | Φ90 | |
| Độ dày tối đa (mm) | ≤300 | |
| Đường kính taro | M3-M36 | |
| Tốc độ trục chính (vòng/phút) | 30~3000 | |
| Công suất động cơ trục chính servo (kW) | 22/30/37 | |
| Chuyển động ngang của đầu khoan (trục X) | Hành trình ngang tối đa (mm) | 4000 |
| Tốc độ di chuyển ngang (vòng/phút) | 0~6 | |
| Công suất động cơ servo cho chuyển động ngang (kW) | 3.6 | |
| Chuyển động dọc giàn (trục Y) | Hành trình cấp phôi tối đa (mm) | 8000 |
| Tốc độ di chuyển cấp phôi (m/phút) | 0~6 | |
| Công suất động cơ servo cấp phôi (kW) | 3.6/5.5 | |
| Chuyển động cấp phôi ram dọc (trục Z) | Hành trình tối đa (mm) | 1400 |
| Tốc độ di chuyển (m/phút) | 0~4 | |
| Công suất động cơ servo (kW) | 3.6 | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| Hệ thống điện | Hệ thống CNC | FAGOR/ KND/ GSK |
| Bộ thay dao | Loại đĩa (Tùy chọn) | 24 vị trí dao |
| Kích thước tổng thể | DxRxC (m) | 13x6.9x6.2 |
Tính năng sản phẩm
1. Máy chủ yếu bao gồm thân máy, bàn máy, giàn di động, đầu khoan kiểu ram dọc, hệ thống thủy lực, hệ thống khí nén, hệ thống làm mát, hệ thống bôi trơn tập trung, hệ thống điều khiển điện và hệ thống loại bỏ phoi tự động.
2. Trong dòng máy này, bàn máy và giàn là các bộ phận riêng biệt, với giàn di chuyển trên hai đế. Thiết kế này giúp tăng cường đáng kể độ ổn định và độ chính xác gia công, mang lại khả năng chịu tải cao.
3. Bàn máy được làm bằng gang xám chất lượng cao cho độ bền và hiệu suất vượt trội.
Thân máy và bàn máy được chế tạo từ gang xám chất lượng cao (HT300), với việc giảm ứng suất được thực hiện thông qua hai lần xử lý nhiệt ủ. Để loại bỏ cộng hưởng trong quá trình khoan và kéo dài tuổi thọ của mũi khoan hợp kim, thiết kế riêng biệt cho thân máy và bàn máy đã được triển khai.
1. Hệ thống loại bỏ phoi tự động và làm mát tuần hoàn giúp giảm thiểu thời gian không sản xuất và giảm cường độ lao động. Người vận hành chỉ cần tải và dỡ chi tiết gia công và thay mũi khoan.
2. Máy được trang bị trục chính Taiwan BT50, có hệ thống làm mát bên trong và độ chính xác cao. Nó tương thích với mũi khoan cacbua. Ngoài ra, máy tích hợp xi lanh khí nén để thay dao dễ dàng hơn. Động cơ trục chính công suất cao được dẫn động bằng dây đai đồng bộ điều khiển bằng servo, cho phép nó xử lý nhiều dải tốc độ quay khác nhau.
3. Máy khoan CNC này được thiết kế đặc biệt dựa trên đặc điểm của chi tiết gia công và yêu cầu độ chính xác. Nó có cấu trúc nhỏ gọn và linh hoạt, đảm bảo hiệu suất gia công tối ưu. Cho dù các lỗ được bố trí theo mẫu tròn hay tuyến tính, máy đều hoàn thành nhiệm vụ một cách nhanh chóng và chính xác. Do đó, nó mang lại giải pháp hiệu quả về chi phí.
Máy cắt tấm giàn CNC là một giải pháp công nghiệp mạnh mẽ, được thiết kế tỉ mỉ để xử lý chính xác các bộ phận dạng tấm và các bộ phận kết cấu. Máy này được tối ưu hóa đặc biệt để xử lý các chi tiết gia công như mặt bích, đĩa, vòng và tấm phẳng, miễn là độ dày vật liệu nằm trong phạm vi gia công hiệu quả được chỉ định của máy.
Trong các nhà máy sản xuất kết cấu thép, máy khoan tấm này thực hiện các hoạt động khoan và phay chính xác trên các tấm kết cấu và các bộ phận kết nối, cung cấp nền tảng vững chắc cho việc lắp ráp đáng tin cậy các khung thép. Trong lĩnh vực năng lượng gió, nó cung cấp gia công độ chính xác cao cho các tháp và mặt bích tuabin gió — các quy trình quan trọng đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh và biến động nhiệt độ. Đối với các dự án xây dựng cầu, thiết bị xử lý các dầm và giá đỡ cầu, đảm bảo hình thành các kết nối ổn định và bền vững có khả năng chịu tải động trong suốt vòng đời sử dụng lâu dài của cầu.
