Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 1250x600mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 200×75mm | Chiều dài chùm tia tối đa: | 12000mm |
| trục chính: | 3 | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 3 * 11kw | Tốc độ trục chính: | 200～3000 vòng/phút |

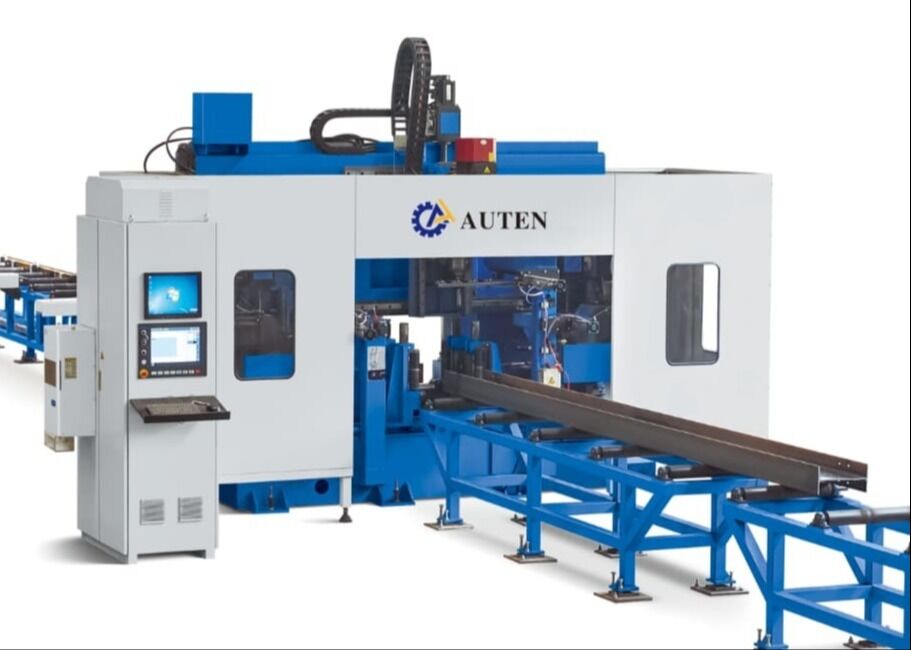

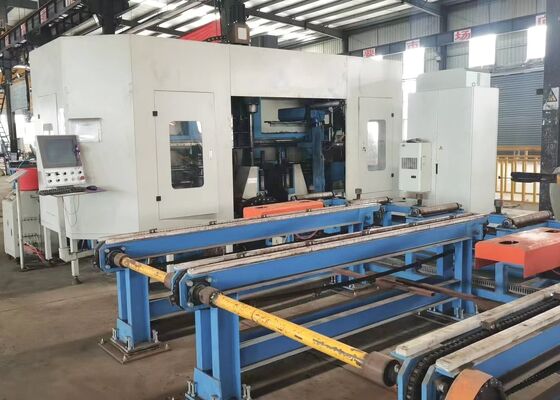

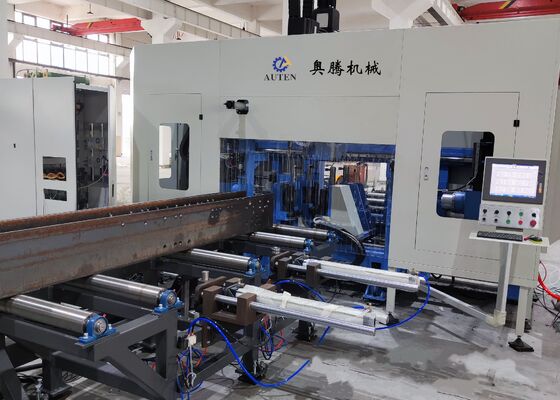

Kỹ thuật cầu 3D CNC H Beam Drilling Machine Transmission Tower Manufacturing
Sản phẩm giới thiệu:
Máy BHD là một giải pháp khoan chuyên dụng được thiết kế cho các chùm có chiều rộng lên đến 1250mm và chiều cao lên đến 600mm. Nó chủ yếu được sử dụng để chế biến lỗ trên chùm H,chùm kênh, góc, và ống hình chữ nhật. vị trí và cung cấp của ba trục được hoàn toàn được cung cấp bởi động cơ servo. Máy kết hợp một trục được điều khiển bởi hộp số,Nạp năng lượng bằng động cơ phụ trợThiết bị này được sử dụng rộng rãi trong các ngành công nghiệp như xây dựng, sản xuất cầu và các lĩnh vực liên quan khác.
Thông tin cấu hình sản phẩm:
| Parameter chùm H | Tối đa. Kích thước | 1250x600mm | |
| Min. Kích thước chiều rộng x chiều cao | 200×75mm | ||
| Max. Dài chùm | 12000mm | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 3x11 kW | ||
| Tốc độ xoắn | 200~3000 vòng/phút | ||
| Chiều kính lỗ tối đa | φ40 mm | ||
| Sức mạnh động cơ | Feed servo motor power | 2x3 kW | |
| Năng lượng động cơ phục vụ định vị | 2x3 kW | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
| Hệ thống thủy lực | Áp suất bơm thủy lực | 7 MPa | |
| Công suất động cơ bơm dầu | 7kW | ||
| Hệ thống điện | Phương pháp kiểm soát | PLC | |
| Số trục CNC | 7 | ||
| Kích thước tổng thể (L x W x H) | 32000x6200x4000 | ||
Ứng dụng:
Máy này chủ yếu được thiết kế để khoan H-beam, kênh thép, và hộp pout, và được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất thép, xây dựng, sản xuất cầu,cấu trúc đỗ xe ba chiềuMáy khoan 3D thép CNC 7 trục sử dụng bảy động cơ phụ trợ để đạt được vị trí chính xác trong hai trục dọc, một trục ngang và một trục dọc,cùng với servo-driven cho ăn cho ba trụcMáy được trang bị ba bề mặt khoan, mỗi bề mặt có một trục khoan chuyên dụng.với chế độ cho ăn được điều khiển bằng máy chủ để đạt hiệu suất tối ưuKhả năng xử lý các lỗ có đường kính 1, máy khoan cả ba mặt của mảnh làm việc trong một hoạt động duy nhất, đảm bảo hiệu quả cao và vị trí lỗ chính xác.Máy này đóng một vai trò quan trọng trong việc duy trì các tiêu chuẩn chất lượng trong các ngành sản xuất thép và sản xuất.
Đặc điểm chính của dây khoan chùm CNC:
1. Đường vận chuyển và vận chuyển thức ăn nhanh chóng, đáng tin cậy và chính xác
2. Hệ thống vận chuyển và tải ngang tùy chọn ¢ Cải thiện hiệu quả hoạt động
3. Tùy chọn Đơn vị đánh dấu ổ đĩa Tự động chọn 38 ký tự đánh dấu
4. Đơn vị khoan ️ Mỗi trục có thể di chuyển độc lập dọc theo trục X trong vòng 520mm
5. Khung máy ️ Xây dựng vững chắc, độ cứng vượt trội và độ ổn định đặc biệt
6. Hệ thống điện ️ Lập trình và vận hành trực quan, tương thích với NC1, DXF, và DSTV CAM định dạng tệp
7. Đơn vị thủy lực và hệ thống làm mát
8. Trạm thủy lực Kết hợp với hệ thống làm mát bằng nước
Xử lý lạnh: Máy khoan chùm H được sử dụng để khoan các mẫu lỗ trên tấm kết nối hồ sơ thép
.
Cấu trúc tổng thể: Các trục bên ngoài được cung cấp năng lượng bởi động cơ servo và được hướng dẫn bởi các đường ray tuyến tính chính xác cao, đảm bảo độ chính xác hoạt động vượt trội trong toàn hệ thống.
Khung cuộn thức ăn: Bao gồm năm bộ tập hợp cuộn, cuộn không có động lực và bánh xe định vị bên, khung cuộn thức ăn cung cấp một thiết kế đơn giản, hoạt động thân thiện với người dùng,độ chính xác cho ăn cao, và hiệu quả vượt trội.
Khu vực lưu trữ đồ đạc hoàn thành: Mảnh đồ đạc được chuyển từ đơn vị khoan và vận chuyển thông qua một hệ thống cuộn động cơ với một chuỗi.Sản phẩm hoàn thành sau đó được lưu trữ trực tiếp bằng cách sử dụng bốn bộ xe đẩy.
Tự động cấp: Hệ thống kẹp thông minh giảm thiểu việc xử lý bằng tay. Đường xe được trang bị đường ray và hỗ trợ hướng dẫn chính xác, đảm bảo cấp ổn định và chính xác.
Dễ dàng vận hành: Hệ thống chứa cả các tùy chọn lập trình trực tuyến và ngoại tuyến. Dữ liệu bên ngoài có thể được trao đổi thông qua ổ đĩa USB. Nó hoàn toàn tương thích với phần mềm TEKLA 3D và tệp DSTV,cho phép xuất khẩu trực tiếp các chương trình chế biến.
Trong các buổi trình diễn mẫu, chùm CNC và khoan kim loại ván, đánh dấu,và máy cắt tỉa hiệu quả thể hiện khả năng xử lý của nó bằng cách xử lý các mẫu chùm H tiêu chuẩn với chiều rộng và độ dày web khác nhau, cũng như các mẫu thép kênh có kích thước khác nhau. các mẫu được trình bày trong các bản trình diễn này rõ ràng làm nổi bật khả năng của máy để đạt được vị trí lỗ chính xác,Sợi đan sạch, và các mẫu đánh dấu rõ ràng, chính xác, do đó chứng minh đầy đủ độ chính xác và độ tin cậy đặc biệt của nó trong các ứng dụng thực tế.
Máy này chủ yếu được thiết kế để xử lý lỗ tốc độ cao trên chùm H và chùm kênh. Nó được trang bị một trục được điều khiển bởi một động cơ servo, được điều khiển bởi một hệ thống CNC,và cho ăn được quản lý bởi một xe cộ CNCNó được sử dụng rộng rãi trong các ngành công nghiệp như xây dựng, sản xuất cầu và các lĩnh vực liên quan khác.
