Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 1200x1200mm | Chiều cao giàn: | 750mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | Φ60 mm |
| Chiều rộng khe chữ T: | 18mm | Đường kính khai thác: | M3-M28 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22KW |
| Làm nổi bật: | Máy khoan tấm CNC cho thép,Máy khoan tấm trao đổi nhiệt,Máy xay CNC cho tấm thép |
||

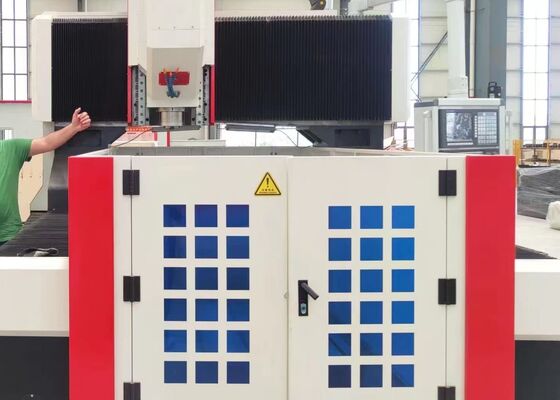

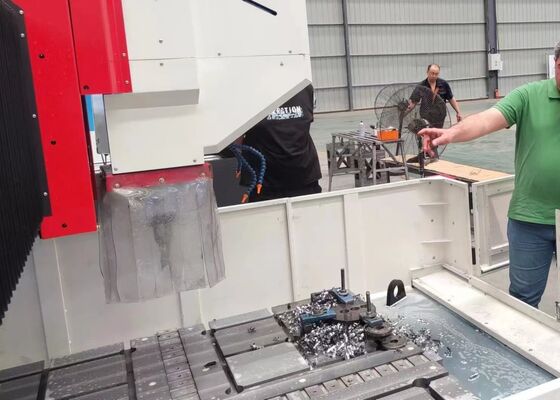

Máy khoan tấm trao đổi nhiệt Máy khoan tấm CNC Máy mài máy khoan tấm thép Máy khoan tấm thép
Bảng giới thiệu sản phẩm
Trong các cơ sở sản xuất cấu trúc thép, máy khoan tấm này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các yếu tố kết nối,cung cấp một nền tảng đáng tin cậy cho việc lắp ráp an toàn các khung thépTrong lĩnh vực năng lượng gió, nó cung cấp gia công chính xác cao cho tháp tuabin gió và các quy trình quan trọng để đảm bảo các thành phần này có thể chịu được các điều kiện môi trường khó khăn,như gió mạnh và biến đổi nhiệt độĐối với việc xây dựng cầu, máy xử lý vạch cầu và hỗ trợ,đảm bảo sự hình thành các kết nối ổn định và bền vững có khả năng chịu tải năng động trong suốt thời gian phục vụ của cây cầu.
Thông số kỹ thuật:
| Workpiece size | LxW | 1200x1200 mm |
| Gantry height | 750 mm | |
| Workbench | T-slot width | 18mm |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT50 | |
|
Max.drilling diameter Thép carbon thông thường |
Φ60 mm | |
| Tapping diameter | M3-M28 | |
| Tốc độ xoắn | 30~3000 r/min | |
| Servo spindle motor power | 22kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 200-750mm | |
|
Lateral movement of power head (chuyển động bên của đầu điện)(X axis) |
Max.horizontal stroke | 1200 mm |
| Lateral movement speed | 0~8 r/min | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4kW | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke | 1200 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0~8 m/min | |
| Feed servo motor power | 2.4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 550 mm |
| Moving speed (tốc độ di chuyển) | 0~8 m/min | |
| Servo motor power | 2.8kW (Brake) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | LxWxH | 4000x3800x2800 mm |
Tính năng sản phẩm
1Hệ thống truyền tải
Các đường ray và thanh trượt hướng dẫn chính xác cao, có nguồn gốc từ Đài Loan, được thiết kế tỉ mỉ để đảm bảo hoạt động trơn tru trong khi cải thiện đáng kể khả năng chịu tải của máy.Trục X được trang bị hai hướng dẫn tuyến tính cuộn, và trục Z có bốn, cả hai đều phục vụ như các thành phần dẫn đường và chịu tải chính cho các chuyển động ngang và dọc.Cấu hình này hoàn toàn đáp ứng các yêu cầu kỹ thuật cho các ứng dụng khoan tốc độ caoĐối với truyền điện, cả trục X và trục Z đều được điều khiển bởi động cơ servo AC, điều hành các ốc vít chính xác để chuyển đổi chuyển động xoay thành dịch chuyển tuyến tính chính xác cao.
Trục Y được trang bị hai hướng dẫn tuyến tính lăn hạng nặng, mỗi chiếc có hai thanh trượt đường ray vuông, cùng nhau tạo thành cơ chế trượt trục Y.Thiết kế này không chỉ đáp ứng các yêu cầu về độ cứng và sức mạnh cao của khung cổng mà còn mang lại một số lợi thế kỹ thuật, bao gồm một hệ số ma sát thấp, chuyển động tốc độ cao, độ ức chế rung động tuyệt vời và tuổi thọ kéo dài.trục Y sử dụng công nghệ truyền động đồng bộ với các động cơ servo, điều khiển các ốc vít trong sự phối hợp, đảm bảo chuyển động chuyển động chính xác của bàn làm việc trục Y cho hiệu suất gia công CNC chính xác.
2Hệ thống bôi trơn tự động và cơ chế bảo vệ
Máy được trang bị một hệ thống bôi trơn tự động áp suất một phần khối lượng được sản xuất ở Đài Loan, cung cấp bôi trơn toàn diện cho các bộ phận chuyển động như đường ray hướng dẫn, vít dẫn và giá đỡ,kéo dài đáng kể tuổi thọ hoạt động của máy. trục X và trục Y được bảo vệ bằng vỏ chống bụi, trong khi các bảo vệ chống nước được lắp đặt xung quanh bàn làm việc,cung cấp bảo vệ tăng cường trong khi vận hành.
3Hệ thống cung cấp chất làm mát trung tâm
Máy này được trang bị một hệ thống cung cấp chất làm mát trung tâm tiêu chuẩn.Giảm mài mòn công cụ, kéo dài tuổi thọ công cụ và tăng cường kết thúc bề mặt của các mảnh làm việc.The high-pressure coolant outlet at the tool tip provides reliable protection for both the workpiece surface and the high-speed rotary joint Các thiết bị có thể được sử dụng để làm việc trên mặt đất., ngăn ngừa tắc nghẽn do mảnh vỡ và cải thiện chất lượng tổng thể và hiệu quả hoạt động.
Máy công nghiệp kiểu cổng CNC tinh vi này, được thiết kế đặc biệt cho các hoạt động khoan và đánh dấu tấm và tấm kim loại,được thiết kế tỉ mỉ để gia công chính xác cao các thành phần giống như tấm và các bộ phận cấu trúc. Tối ưu hóa cho chế biến các mảnh làm việc như miếng kẹp, đĩa, vòng và tấm phẳng,Nó đảm bảo rằng độ dày của các thành phần này tuân thủ nghiêm ngặt các thông số gia công hiệu quả được xác định của máy.
Trong các cơ sở sản xuất cấu trúc thép, máy này thực hiện các hoạt động khoan và mài rất chính xác trên các tấm cấu trúc và các thành phần kết nối,cung cấp một nền tảng vững chắc cho việc lắp ráp an toàn các khung thépTrong ngành năng lượng gió,nó cung cấp các giải pháp gia công chính xác cho các tháp tuabin gió và vòm ếch quy trình quan trọng đảm bảo các thành phần này có khả năng chịu được các điều kiện môi trường khó khănTrong việc xây dựng cầu, thiết bị xử lý các vạch cầu và các hỗ trợ, tạo điều kiện cho việc tạo ra cácCác kết nối bền được thiết kế để chịu tải năng động trong suốt thời gian sử dụng của cây cầu.
