Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 1250x600mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 200×75mm | Chiều dài chùm tia tối đa: | 12000mm |
| trục chính: | 3 | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 3 * 11kw | Tốc độ trục chính: | 200～3000 vòng/phút |
| Làm nổi bật: | Máy khoan dầm chữ H CNC,Băng cưa kim loại 3D,Máy cắt dầm CNC có bảo hành |
||

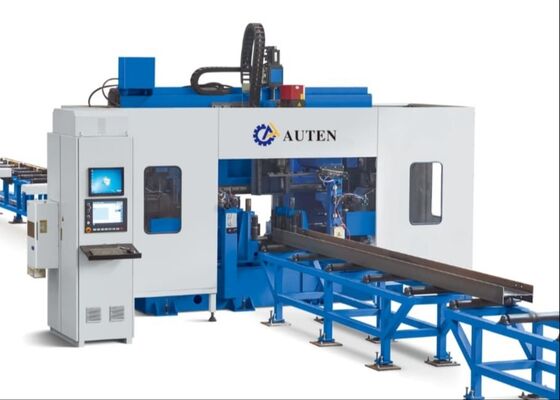

Máy Khoan Cắt H Beam CNC 3D Máy Cưa Dây Băng 3D Cho Kim Loại
Giới thiệu sản phẩm:
Máy dòng BHD là máy khoan cho dầm có chiều rộng lên tới 1250mm và chiều cao 600mm. Máy này chủ yếu được sử dụng để gia công lỗ trên dầm H, dầm kênh, dầm góc và ống chữ nhật. Việc định vị, cấp phôi của ba trục chính đều được điều khiển bằng động cơ servo. Máy sử dụng trục chính được dẫn động bằng bộ giảm tốc, cấp phôi bằng động cơ servo và cấp phôi bằng xe đẩy CNC; và máy được sử dụng rộng rãi trong ngành xây dựng, cầu và các ngành công nghiệp khác
Thông tin cấu hình sản phẩm:
| Thông số dầm H | Kích thước tối đa Chiều rộng x Chiều cao | 1250x600mm | |
| Kích thước tối thiểu Chiều rộng x Chiều cao | 200x75mm | ||
| Chiều dài dầm tối đa | 12000mm | ||
| Trục chính chính | Số lượng | 3 | |
| Mô hình | BT40 | ||
| Công suất động cơ | 3x11 kW | ||
| Tốc độ trục chính | 200~3000 vòng/phút | ||
| Đường kính lỗ tối đa | φ40 mm | ||
| Công suất động cơ | Công suất động cơ servo cấp phôi | 2x3 kW | |
| Công suất động cơ servo định vị | 2x3 kW | ||
| Độ chính xác gia công | Độ lệch khoảng cách lỗ | Hai lỗ trong phạm vi 1 mét | ±0.5 |
| Giá trị độ lệch cho phép tăng ±0.2mm cho mỗi mét khoảng cách lỗ bổ sung, và tối đa không vượt quá ±2mm | |||
| Độ lệch mép đầu | ±1.0 mm | ||
| Hệ thống thủy lực | Áp suất bơm thủy lực | 7 MPa | |
| Công suất động cơ bơm dầu | 7kW | ||
| Hệ thống điện | Phương pháp điều khiển | PLC | |
| Số trục CNC | 7 | ||
| Kích thước tổng thể (D x R x C) | 32000x6200x4000 | ||
ỨNG DỤNG:
Máy này chủ yếu được sử dụng để khoan dầm H, thép kênh và dầm hộp, và được sử dụng rộng rãi trong các tòa nhà kết cấu thép, cầu, nhà để xe ba chiều và các ngành công nghiệp khác. Máy khoan 3D thép hình 7 trục CNC sử dụng bảy động cơ servo để thực hiện định vị khoan theo hai hướng dọc, một hướng ngang và một hướng dọc và cấp phôi servo của ba trục chính. Có 3 bề mặt khoan, mỗi bề mặt có 1 trục chính khoan, và 1 trục chính khoan trên mỗi bề mặt được dẫn động bằng động cơ biến tần. Trục chính khoan là trục chính khoan cấp phôi servo. Khi đường kính lỗ của phôi là 1, các lỗ trên ba mặt của phôi có thể được gia công sau khi đi qua máy một lần, với hiệu suất cao và độ chính xác vị trí lỗ cao. Đây là một máy không thể thiếu để đảm bảo chất lượng trong ngành sản xuất kết cấu thép.
Các tính năng chính của dây chuyền khoan dầm CNC:
1. Băng tải vào & Xe đẩy cấp phôi - Nhanh, Đáng tin cậy & Chính xác
2. Tùy chọn băng tải ngang & Hệ thống nạp liệu - Hiệu suất cao
3. Tùy chọn bộ đánh dấu đĩa - 38 ký tự đánh dấu được chọn tự động
4. Bộ khoan - Mỗi trục chính có thể di chuyển tự do theo trục X trong phạm vi 500mm
5. Thân máy - Cấu trúc chắc chắn, độ cứng cao & độ ổn định cao
6. Hệ thống điện - Lập trình & Vận hành dễ dàng, Đọc các tệp NC1, DXF DSTV CAM
7. Bộ thủy lực & Hệ thống làm mát - Kẹp thủy lực cho dầm & Hệ thống làm mát bằng khí / Điều hòa không khí
8. Trạm thủy lực chọn làm mát bằng nước
GIA CÔNG LẠNH: Máy khoan dầm H được sử dụng để khoan nhóm lỗ trên tấm nối thép hình.
CẤU TRÚC TỔNG THỂ: Các trục ngoài được dẫn động bằng động cơ servo và được dẫn hướng bằng các thanh dẫn tuyến tính chính xác để đảm bảo độ chính xác hoạt động tổng thể.
KHUNG CON LĂN CẤP PHÔI: Chủ yếu bao gồm năm bộ khung con lăn, con lăn không tải và bánh xe định vị bên. Cấu trúc đơn giản, vận hành đơn giản, độ chính xác cấp phôi cao và hiệu suất cao.
KHU VỰC LƯU TRỮ PHÔI SAU GIA CÔNG: Phôi được cấp từ bộ khoan và sau đó trên con lăn tải được dẫn động bằng động cơ và xích, sau đó thành phẩm được lưu trữ trực tiếp bằng bốn bộ xe đẩy.
CẤP PHÔI TỰ ĐỘNG: Kẹp thông minh, tiết kiệm nhân công. Đường ray xe đẩy sử dụng thanh dẫn hướng và thanh răng chính xác, và việc cấp phôi ổn định và chính xác.
VẬN HÀNH DỄ DÀNG: Các phương pháp lập trình trực tuyến và ngoại tuyến; Trao đổi thông tin bên ngoài qua ổ đĩa U; hỗ trợ phần mềm ba chiều TEKLA các tệp DSTV, xuất trực tiếp các chương trình gia công.
Trong các buổi trình diễn mẫu, máy khoan, đánh dấu và cắt thép hình và tấm CNC minh họa hiệu quả khả năng gia công của nó khi xử lý các mẫu dầm H tiêu chuẩn — có các độ rộng cánh và độ dày bụng khác nhau — cũng như các mẫu thép kênh có kích thước khác nhau. Các mẫu được trình bày trong các buổi trình diễn này cho thấy rõ khả năng của thiết bị trong việc đạt được vị trí lỗ chính xác, ren vít sạch sẽ và các mẫu đánh dấu rõ ràng, do đó chứng minh đầy đủ độ chính xác và độ tin cậy vượt trội của nó trong các tình huống ứng dụng thực tế.
Máy này chủ yếu được sử dụng để gia công lỗ trên dầm H, dầm kênh với tốc độ cao. Máy sử dụng động cơ servo trục chính, điều khiển bằng hệ thống CNC và cấp phôi bằng xe đẩy CNC, hiệu suất cao và độ chính xác cao; và máy được sử dụng rộng rãi trong ngành xây dựng, cầu và các ngành công nghiệp khác.
