Nhà sản xuất chất lượng hàng đầu Trung Quốc cho Máy khoan, đột, cắt, phay CNC, máy tạo hình góc, dầm, tấm và mặt bích!
Làm những cái mới, làm những cái tốt!
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 1200x1200mm | Chiều cao giàn: | 750mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | Φ60 mm |
| Chiều rộng khe chữ T: | 18mm | Đường kính khai thác: | M3-M28 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22KW |
| Làm nổi bật: | Máy khoan tấm thép CNC,Máy gia công kim loại đa chức năng cho mặt bích,Máy khoan tấm ống CNC có bảo hành |
||

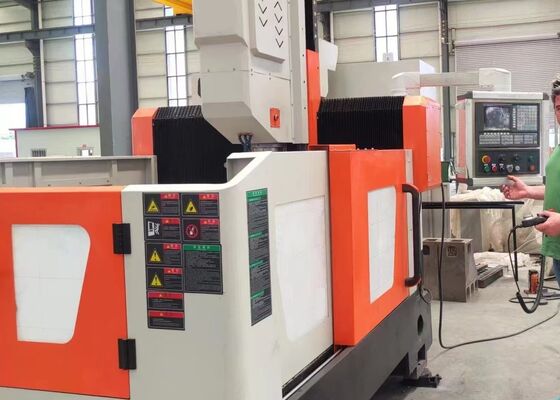

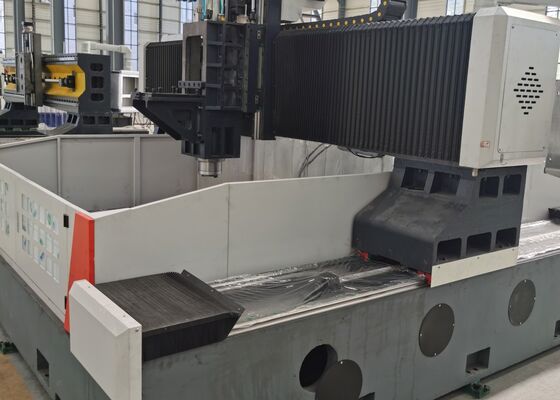

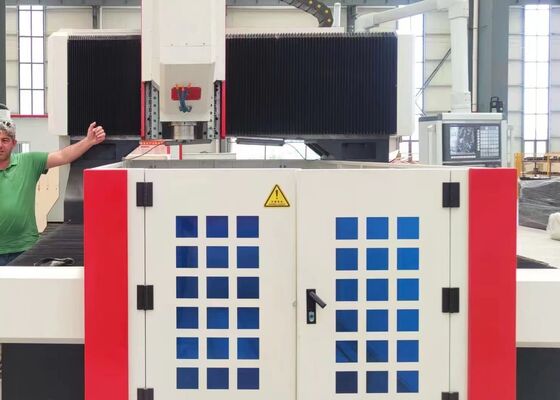

Máy khoan thép tấm CNC đa chức năng cho ống mặt bích
Giới thiệu sản phẩm
Máy khoan và phay CNC loại cổng được thiết kế tỉ mỉ cho các hoạt động khoan, vát mép, tiện ren và phay có độ chính xác cao trên các chi tiết dạng tấm và các bộ phận kết cấu. Máy có khả năng xử lý nhiều loại vật liệu, bao gồm mặt bích, đĩa, vòng và tấm phẳng, trong phạm vi xử lý hiệu quả được chỉ định của máy. Máy cho phép gia công cả lỗ thông và lỗ mù trên các bộ phận làm từ vật liệu đơn hoặc composite. Với điều khiển kỹ thuật số tích hợp hoàn toàn trong toàn bộ quy trình gia công, máy đảm bảo hoạt động trơn tru và hiệu quả vượt trội. Máy này lý tưởng cho sản xuất tự động, mang lại kết quả có độ chính xác cao để đáp ứng nhu cầu của môi trường sản xuất quy mô lớn, đa dạng.
Thông số kỹ thuật:
| Kích thước phôi | DxR | 1200x1200 mm |
| Chiều cao cổng | 750 mm | |
| Bàn máy | Chiều rộng rãnh T | 18mm |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT50 | |
|
Đường kính khoan tối đa (Thép carbon thông thường) |
Φ60 mm | |
| Đường kính tiện ren | M3-M28 | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 22kW | |
| Khoảng cách từ đầu dưới trục chính đến bàn máy | 200-750mm | |
|
Di chuyển ngang của đầu máy(Trục X) |
Hành trình ngang tối đa | 1200 mm |
| Tốc độ di chuyển ngang | 0~8 vòng/phút | |
| Công suất động cơ servo cho di chuyển ngang | 2.4kW | |
| Di chuyển dọc cổng (Trục Y) | Hành trình tiến dao tối đa | 1200 mm |
| Tốc độ di chuyển tiến dao | 0~8 m/phút | |
| Công suất động cơ servo tiến dao | 2.4kW | |
| Chuyển động tiến dao dọc ram dọc (Trục Z) | Hành trình tối đa | 550 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 2.8kW (Phanh) | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác lặp lại vị trí ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | DxRxC | 4000x3800x2800 mm |
Tính năng sản phẩm
1. Hệ thống truyền động
Các thanh dẫn hướng và con trượt có độ chính xác cao, nhập khẩu từ Đài Loan, được thiết kế tỉ mỉ để đảm bảo hoạt động trơn tru đồng thời nâng cao đáng kể khả năng chịu tải nặng của thiết bị. Trục X và trục Z được trang bị lần lượt hai và bốn thanh dẫn tuyến tính con lăn, đóng vai trò là các bộ phận dẫn hướng và chịu tải chính cho cả chuyển động ngang và dọc. Cấu hình này đáp ứng đầy đủ các yêu cầu kỹ thuật cho các hoạt động khoan tốc độ cao. Đối với truyền động, cả trục X và trục Z đều được dẫn động bằng động cơ servo AC, điều khiển vít me bi chính xác để chuyển đổi chuyển động quay thành dịch chuyển tuyến tính có độ chính xác cao.
Trục Y có hai thanh dẫn tuyến tính con lăn chịu tải nặng, mỗi thanh được trang bị hai con trượt ray vuông, cùng nhau tạo thành cơ chế trượt trục Y. Thiết kế này không chỉ đáp ứng các yêu cầu về độ cứng và độ bền cao của khung cổng mà còn mang lại nhiều lợi ích kỹ thuật, bao gồm hệ số ma sát thấp, chuyển động tốc độ cao, khả năng giảm rung động vượt trội và tuổi thọ kéo dài. Đối với truyền động, trục Y sử dụng công nghệ truyền động đồng bộ với động cơ servo, điều khiển các vít me bi đồng thời, đảm bảo chuyển động qua lại chính xác của bàn máy trục Y cho hiệu suất gia công CNC chính xác.
2. Hệ thống bôi trơn tự động và cơ chế bảo vệ
Máy được trang bị hệ thống bôi trơn tự động phân áp thể tích do Đài Loan sản xuất, cung cấp bôi trơn toàn diện cho các bộ phận chuyển động như thanh dẫn hướng, vít me và thanh răng, do đó kéo dài đáng kể tuổi thọ của máy. Trục X và trục Y được che chắn bằng nắp chống bụi, trong khi các tấm chắn nước được bố trí xung quanh bàn máy, cung cấp sự bảo vệ nâng cao trong quá trình hoạt động.
3. Hệ thống cấp dung dịch làm mát trung tâm
Máy này được trang bị hệ thống cấp dung dịch làm mát trung tâm tiêu chuẩn. Hệ thống tuần hoàn dung dịch làm mát bên trong có hiệu quả ngăn ngừa sự tích tụ phoi kim loại trên dao cụ trong quá trình gia công, giảm thiểu mài mòn dao cụ, kéo dài tuổi thọ dao cụ và cải thiện bề mặt hoàn thiện của phôi. Đầu ra dung dịch làm mát áp suất cao tại đầu dao cụ cung cấp sự bảo vệ đáng tin cậy cho cả bề mặt phôi và khớp nối quay tốc độ cao, ngăn ngừa tắc nghẽn do tạp chất và nâng cao chất lượng phôi tổng thể và hiệu quả hoạt động.
Máy công nghiệp loại cổng CNC tiên tiến này, được thiết kế đặc biệt cho các hoạt động khoan và đánh dấu tấm kim loại, được thiết kế cẩn thận để gia công các chi tiết dạng tấm và các bộ phận kết cấu có độ chính xác cao. Được tối ưu hóa để xử lý các phôi như mặt bích, đĩa, vòng và tấm phẳng, máy đảm bảo rằng độ dày của các phôi này tuân thủ nghiêm ngặt các thông số kỹ thuật gia công hiệu quả được xác định trước của máy.
Trong các nhà máy sản xuất kết cấu thép, thiết bị này thực hiện các hoạt động khoan và phay có độ chính xác cao trên các tấm kết cấu và các bộ phận kết nối, cung cấp nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thép. Trong lĩnh vực năng lượng gió, máy cung cấp các giải pháp gia công chính xác cho các tháp và mặt bích tuabin gió—các hoạt động quan trọng đảm bảo các bộ phận này có thể chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh và biến động nhiệt độ. Trong xây dựng cầu, thiết bị xử lý các dầm cầu và giá đỡ, cho phép tạo ra các kết nối chắc chắn, bền bỉ được thiết kế để chịu tải trọng động trong suốt tuổi thọ hoạt động kéo dài của cầu.
