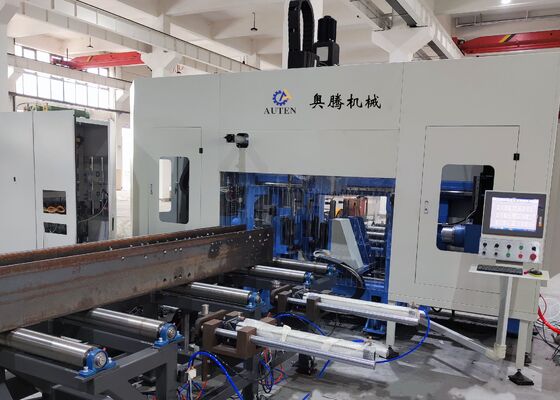

Máy cưa băng CNC 3 trục 3D H dầm máy khoan cắt BT40

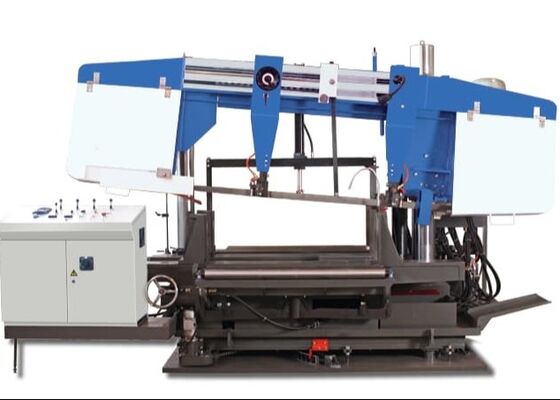

Máy cắt đứt cưa đinh chính 3D H Beam Band

Sản phẩm giới thiệu:

Dòng khoan đệm CNC này được thiết kế đặc biệt cho các hoạt động khoan trên đệm H. Được trang bị ba trục khoan tốc độ cao, độ chính xác,nó thực hiện các nhiệm vụ khoan trên các mảnh làm việc với hiệu quả vượt trộiCung cấp độ chính xác gia công đặc biệt và dễ vận hành, thiết bị này là một giải pháp hiệu suất cao không thể thiếu trong ngành công nghiệp sản xuất thép.Nó được sử dụng rộng rãi trong các lĩnh vực quan trọng như kỹ thuật xây dựng, cơ sở hạ tầng cầu, sản xuất cột tháp và các dự án cấu trúc lưới điện.

Thông tin cấu hình sản phẩm:

Tính năng sản phẩm

1. Máy khoan và cắt h-beam 3D này chủ yếu bao gồm khung máy chính, hệ thống cho ăn CNC, máy vận chuyển vật liệu, hệ thống điện, hệ thống thủy lực, hệ thống làm mát,hệ thống bôi trơnVới thiết kế giường cố định và cấu hình phôi động, máy này rất phù hợp để xử lý chùm H lớn.Nó hỗ trợ các hoạt động sản xuất liên tục và được công nhận rộng rãi về mức độ tự động hóa cao của nó.

2Cấu trúc của máy khoan bao gồm giường, bộ máy bàn trượt CNC, cấu trúc hỗ trợ, các đơn vị ép trên, các đơn vị ép bên và hệ thống phát hiện.Các tập hợp bàn trượt CNC bao gồm mặt cố địnhCác thành phần của bàn trượt được thiết kế đặc biệt cho các ứng dụng khoan H, có một tấm trượt, cơ sở bàn trượt,đầu máy xoắn, trục cơ khí tốc độ cao, xi lanh công cụ, động cơ tần số biến, động cơ phụ trợ, hướng dẫn tuyến tính và vít dẫn.

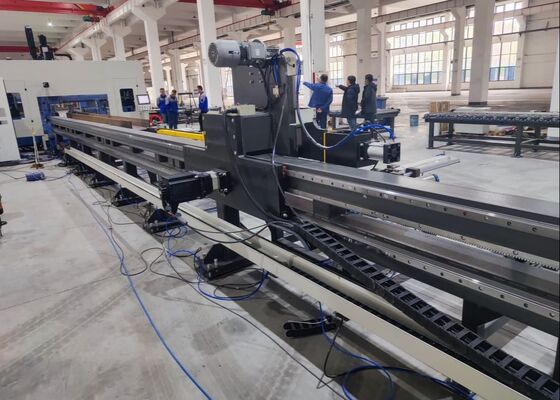

3. Hệ thống cho ăn CNC bao gồm các brackets, bánh răng, giá đỡ, servo động cơ, giảm và thao tác.do đó đảm bảo cho việc cho ăn chính xác và vị trí chính xác của mảnh làm việc.

4. Các máy vận chuyển vật liệu bao gồm cả một máy vận chuyển vào và một máy vận chuyển ra.tất cả đều được thiết kế để vận chuyển các vỏ thép có hồ sơ, đạt được vị trí trục Y của các chỗ trống, và làm việc song song với hệ thống cấp CNC để hợp lý hóa quá trình cấp vật liệu.bao gồm các vật liệu hỗ trợ kênh và cuộn hỗ trợ, được thiết kế đặc biệt cho việc vận chuyển các mảnh hoàn thành.

5Hệ thống làm mát sử dụng cả phương pháp làm mát bên trong và bên ngoài, sử dụng sương mù dầu để làm mát lỗ khoan.cải thiện hiệu quả chi phí, thúc đẩy sự bền vững về môi trường, và giảm thiểu sự mài mòn trên khoan.

6Hệ thống thủy lực cung cấp năng lượng cho đơn vị ép trên, đơn vị ép bên, xi lanh công cụ và các thành phần liên quan khác.

7Hệ thống khí nén được thiết kế để cung cấp năng lượng cho máy điều khiển, xi lanh thử nghiệm và các thiết bị tương tự khác.

8Hệ thống bôi trơn sử dụng cả phương pháp bôi trơn tập trung và thủ công.Lôi trơn tập trung chủ yếu được sử dụng để đảm bảo bôi trơn kịp thời và chính xác của các hướng dẫn tuyến tính chính và vít dẫn.

9. Hệ thống điều khiển của máy công cụ bao gồm máy tính chủ, PLC và các thành phần liên quan khác. Phương pháp lập trình:Các chương trình xử lý được tạo bằng cách nhập các bản vẽ CAD hoặc các tham số xử lý thông qua giao diện hoặc bàn phím USBCác chương trình này có thể được lưu trữ, lấy, hiển thị và truyền bất cứ lúc nào bằng cách sử dụng số phần.đồng thời hỗ trợ tự động hóa hoàn toàn của toàn bộ trình tự xử lý.

Trong các buổi trình diễn mẫu, chùm CNC và khoan kim loại ván, đánh dấu, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesCác mẫu được trưng bày trong các cuộc biểu diễn này rõ ràng làm nổi bật khả năng của thiết bị để đạt được vị trí lỗ chính xác, các sợi dây sạch, và các mô hình đánh dấu được xác định rõ ràng,do đó minh họa kỹ lưỡng độ chính xác và độ tin cậy đặc biệt của nó trong các ứng dụng thực tế.

Máy khoan, đánh dấu và cắt sợi hạch CNC tốc độ cao chủ yếu được sử dụng trong các cơ sở sản xuất cấu trúc thép và các dự án xây dựng cầu.Nó đảm bảo chế biến chính xác các chùm H được sử dụng trong khung và cấu trúc hỗ trợ, cung cấp một nền tảng vững chắc cho việc lắp ráp ổn định của các cấu trúc thép.cải thiện tính toàn vẹn cấu trúc của cây cầu và cho phép chúng chịu được tải trọng lâu dài hiệu quảVới hiệu quả hoạt động đặc biệt của nó, máy này cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng thiết yếu này, góp phần vào sự tiến triển suôn sẻ của các dự án liên quan.
