Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 1200x1200mm | Chiều cao giàn: | 750mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | Φ60 mm |
| Chiều rộng khe chữ T: | 18mm | Đường kính khai thác: | M3-M28 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22KW |

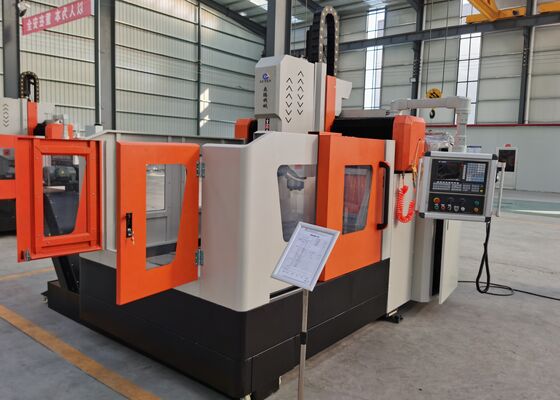

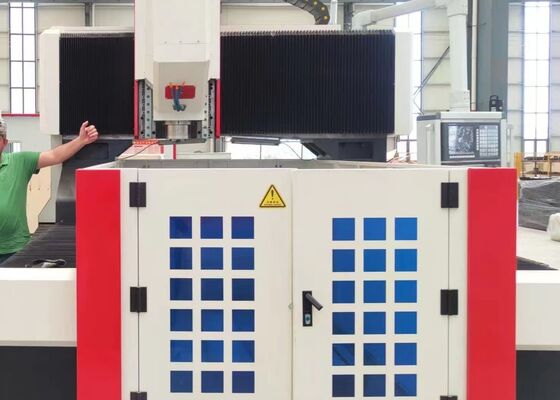

1200x1200mm Kích thước tấm thép Flanges xử lý máy khoan CNC 18mm T-slot Width
Bảng giới thiệu sản phẩm
Máy khoan và máy xay kiểu cổng CNC được thiết kế tỉ mỉ cho các hoạt động khoan chính xác, khoang, chạm và xay trên các mảnh làm bằng tấm và các thành phần cấu trúc.Nó có khả năng xử lý một loạt các mặt hàng, bao gồm các miếng kẹp, đĩa, vòng và tấm phẳng, trong phạm vi xử lý hiệu quả được xác định của máy.Máy hỗ trợ cả hai lỗ thông qua và lỗ mù gia công trên các thành phần được làm từ các vật liệu đơn hoặc tổng hợpVới điều khiển hoàn toàn kỹ thuật số tích hợp trong suốt quá trình gia công, nó đảm bảo hoạt động liền mạch và hiệu quả vượt trội.cung cấp kết quả chính xác cao để đáp ứng các yêu cầu của quy mô lớn, môi trường sản xuất đa dạng.
Thông số kỹ thuật:
| Workpiece size | LxW | 1200x1200 mm |
| Gantry height | 750 mm | |
| Workbench | T-slot width | 18mm |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT50 | |
|
Max.drilling diameter Thép carbon thông thường |
Φ60 mm | |
| Tapping diameter | M3-M28 | |
| Tốc độ xoắn | 30~3000 r/min | |
| Servo spindle motor power | 22kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 200-750mm | |
|
Lateral movement of power head (chuyển động bên của đầu điện)(X axis) |
Max.horizontal stroke | 1200 mm |
| Lateral movement speed | 0~8 r/min | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4kW | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke | 1200 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0~8 m/min | |
| Feed servo motor power | 2.4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 550 mm |
| Moving speed (tốc độ di chuyển) | 0~8 m/min | |
| Servo motor power | 2.8kW (Brake) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | LxWxH | 4000x3800x2800 mm |
Tính năng sản phẩm
1Hệ thống truyền tải
Các đường ray hướng dẫn và thanh trượt chính xác cao, có nguồn gốc từ Đài Loan, được thiết kế đặc biệt để đảm bảo hoạt động trơn tru trong khi tăng đáng kể khả năng xử lý tải trọng nặng của thiết bị.Các trục X và trục Z được trang bị mỗi hai và bốn hướng dẫn tuyến tính cuộn, tương ứng, phục vụ như là các thành phần dẫn đường và chịu tải chính cho cả chuyển động bên và chiều dọc.Cấu hình này hoàn toàn đáp ứng các yêu cầu kỹ thuật cho các hoạt động khoan tốc độ caoĐối với truyền tải điện, cả trục X và trục Z đều được điều khiển bởi động cơ servo AC, điều khiển các ốc vít chính xác để chuyển đổi chuyển động xoay thành dịch chuyển tuyến tính chính xác cao.
Trục Y kết hợp hai hướng dẫn tuyến tính lăn hạng nặng, mỗi chiếc được trang bị hai thanh trượt đường ray vuông, cùng nhau tạo thành cơ chế trượt trục Y.Thiết kế này không chỉ đáp ứng các yêu cầu độ cứng và sức mạnh cao của khung cổng mà còn cung cấp một số lợi thế kỹ thuật, bao gồm một hệ số ma sát thấp, chuyển động tốc độ cao, damping rung động tuyệt vời, và một cuộc sống dịch vụ kéo dài.trục Y sử dụng công nghệ truyền động đồng bộ với các động cơ servo, điều này thúc đẩy các ốc vít đồng thời, đảm bảo chuyển động chuyển động chính xác của bàn làm việc trục Y cho hiệu suất gia công CNC chính xác.
2Hệ thống bôi trơn tự động và cơ chế bảo vệ
Máy được trang bị một hệ thống bôi trơn tự động áp suất một phần khối lượng do Đài Loan sản xuất, cung cấp bôi trơn toàn diện, không góc cho các bộ phận chuyển động như đường ray hướng dẫn, vít dẫn,và giá đỡ, do đó kéo dài đáng kể tuổi thọ hoạt động của máy. trục X và trục Y được bảo vệ bằng vỏ chống bụi, trong khi các bảo vệ chống nước được lắp đặt xung quanh bàn làm việc,cung cấp bảo vệ bổ sung trong khi hoạt động.
3Hệ thống cung cấp chất làm mát trung tâm
Máy này có một hệ thống cung cấp chất làm mát trung tâm tiêu chuẩn. lưu thông chất làm mát bên trong có hiệu quả ngăn ngừa tích tụ các mảnh sắt trên công cụ trong quá trình gia công, giảm mài mòn công cụ,kéo dài tuổi thọ công cụ và tăng cường kết thúc bề mặt của các mảnh làm việc.The high-pressure coolant outlet at the tool tip provides reliable protection for both the workpiece surface and the high-speed rotary joint Các thiết bị có thể được sử dụng để làm việc trên mặt đất., ngăn ngừa tắc nghẽn từ các chất gây ô nhiễm và cải thiện chất lượng tổng thể và hiệu quả hoạt động.
Chiếc máy công nghiệp kiểu cổng CNC tiên tiến này, được thiết kế cho các hoạt động khoan và đánh dấu tấm và tấm kim loại,được thiết kế tỉ mỉ để gia công chính xác cao các thành phần giống như tấm và các yếu tố cấu trúc. Specifically optimized for processing workpieces such as flanges, discs, rings, and flat plates,Nó đảm bảo rằng độ dày của các mảnh làm việc này tuân thủ nghiêm ngặt các đặc điểm kỹ thuật gia công hiệu quả được xác định trước của máy..
Trong các nhà máy sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài rất chính xác trên các tấm cấu trúc và các thành phần kết nối,cung cấp một nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thépTrong ngành năng lượng gió,nó cung cấp các giải pháp gia công chính xác cho tháp tuabin gió và vòm Ứng dụng quan trọng đảm bảo các thành phần này có thể chịu được điều kiện môi trường khắc nghiệtTrong việc xây dựng cầu, thiết bị xử lý các vạch cầu và các hỗ trợ, tạo điều kiện cho việc tạo ra cácCác kết nối bền được thiết kế để chịu được tải năng động trong suốt cuộc sống hoạt động kéo dài của cầu.
