Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới | Tối đa. Kích thước chiều rộng x chiều cao: | 1250x600mm |
|---|---|---|---|
| Tối thiểu. Kích thước chiều rộng x chiều cao: | 200×75mm | Chiều dài chùm tia tối đa: | 12000mm |
| trục chính: | 3 | Mô hình trục chính chính: | BT40 |
| Động cơ Powerr: | 3 * 11kw | Tốc độ trục chính: | 200～3000 vòng/phút |

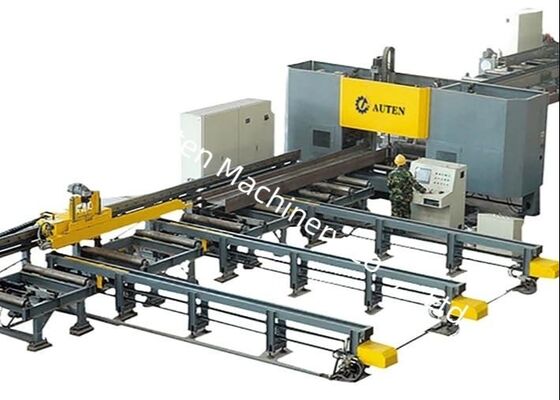

7 CNC trục công nghiệp thép CNC kim loại Cnc 3D H I Beam khoan máy cắt PLC điều khiển
Sản phẩm giới thiệu:
Trung tâm gia công này được thiết kế đặc biệt cho các hoạt động khoan trên chùm H. Với ba trục khoan chính xác tốc độ cao,nó thực hiện các quy trình khoan trên các mảnh làm việc với hiệu quả đáng chú ýCung cấp độ chính xác gia công xuất sắc và các tính năng hoạt động trực quan, thiết bị này là một giải pháp hiệu suất cao quan trọng trong ngành công nghiệp cấu trúc thép.Nó được áp dụng rộng rãi trên các lĩnh vực quan trọng như kỹ thuật xây dựng, cơ sở hạ tầng cầu, sản xuất cột tháp và các dự án cấu trúc lưới điện.
Thông tin cấu hình sản phẩm:
| Parameter chùm H | Tối đa. Kích thước | 1250x600mm | |
| Min. Kích thước chiều rộng x chiều cao | 200×75mm | ||
| Max. Dài chùm | 12000mm | ||
| Vòng trục chính | Qty. | 3 | |
| Mô hình | BT2 | ||
| Sức mạnh động cơ | 3x11 kW | ||
| Tốc độ xoắn | 200~3000 vòng/phút | ||
| Chiều kính lỗ tối đa | φ40 mm | ||
| Sức mạnh động cơ | Feed servo motor power | 2x3 kW | |
| Năng lượng động cơ phục vụ định vị | 2x3 kW | ||
| Độ chính xác xử lý | Phạm vi độ lệch khoảng cách lỗ | Hai lỗ trong vòng 1 mét. | ± 0.5 |
| Giá trị độ lệch cho phép tăng ± 0,2 mm cho mỗi thêm 1 mét của khoảng cách lỗ, và tối đa không vượt quá ± 2 mm | |||
| Phân lệch ký quỹ cuối cùng | ±1,0 mm | ||
| Hệ thống thủy lực | Áp suất bơm thủy lực | 7 MPa | |
| Công suất động cơ bơm dầu | 7kW | ||
| Hệ thống điện | Phương pháp kiểm soát | PLC | |
| Số trục CNC | 7 | ||
| Kích thước tổng thể (L x W x H) | 32000x6200x4000 | ||
Tính năng sản phẩm

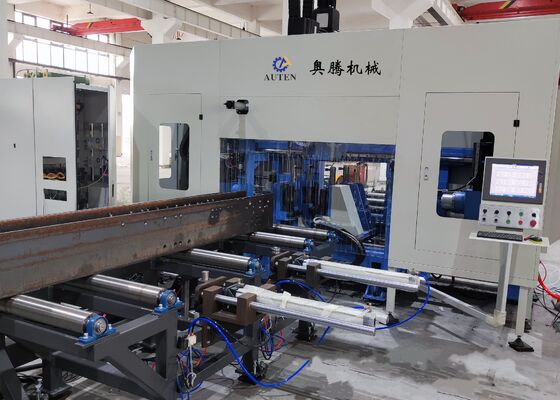

1Máy khoan và cắt h-beam 3D này chủ yếu bao gồm cơ thể máy chính, hệ thống cho ăn CNC, máy vận chuyển vật liệu, hệ thống điện, hệ thống thủy lực, hệ thống làm mát,hệ thống bôi trơnVới cấu trúc giường cố định và thiết lập mảnh làm việc di động, máy lý tưởng cho việc xử lý chùm H quy mô lớn.Nó hỗ trợ các hoạt động sản xuất liên tục và được phân biệt bởi mức độ tự động hóa cao của nó.
2Cơ thể máy khoan bao gồm giường, bộ máy bàn trượt CNC, các thiết bị hỗ trợ, các đơn vị ép trên, các đơn vị ép bên và hệ thống phát hiện.Các thành phần bàn trượt CNC bao gồm mặt cố định, mặt di chuyển, và bàn trượt CNC trên. Được thiết kế đặc biệt cho các hoạt động khoan H-beam, các bộ sưu tập bàn trượt bao gồm một tấm trượt, cơ sở bàn trượt,đầu máy xoắn, trục cơ khí tốc độ cao, xi lanh công cụ, động cơ tần số biến, động cơ phụ trợ, hướng dẫn tuyến tính và vít dẫn.
3. Hệ thống cấp CNC bao gồm các brackets, bánh răng, giá đỡ, servo motor, reducer, và thao tác.cho phép cho ăn chính xác và vị trí chính xác của mảnh làm việc.
4Các máy vận chuyển vật liệu bao gồm cả một conveyor trong và một conveyor ra.tất cả đều được thiết kế đặc biệt để vận chuyển thép rỗng có hồ sơ, đạt được vị trí trục Y của các chỗ trống, và làm việc kết hợp với hệ thống cấp CNC để hoàn thành quá trình cấp vật liệu.được tạo thành từ vật liệu hỗ trợ kênh và cuộn hỗ trợ, được dành cho việc vận chuyển các mảnh hoàn thành.
5Hệ thống làm mát sử dụng cả phương pháp làm mát bên trong và bên ngoài, sử dụng sương mù dầu để làm mát lỗ khoan.thúc đẩy hiệu quả chi phí, môi trường bền vững, và giảm thiểu sự mòn trên khoan bit.
6Hệ thống thủy lực cung cấp năng lượng cho thiết bị ép trên, thiết bị ép bên, xi lanh công cụ và các thành phần liên quan khác.
7Hệ thống khí nén được thiết kế để cung cấp năng lượng cho bộ điều khiển, xi lanh thử nghiệm và các thiết bị tương tự.
8Hệ thống bôi trơn sử dụng sự kết hợp giữa phương pháp bôi trơn tập trung và thủ công.Lôi trơn tập trung chủ yếu được sử dụng cho việc bôi trơn đúng thời gian và chính xác của các hướng dẫn tuyến tính chính và vít dẫn.
9. Hệ thống điều khiển của máy công cụ bao gồm máy tính chủ, PLC và các thành phần liên quan khác. ** Phương pháp lập trình:** Các chương trình xử lý được tạo ra bằng cách nhập bản vẽ CAD hoặc tham số xử lý thông qua giao diện USB hoặc bàn phímCác chương trình này có thể được lưu trữ, lấy lại, hiển thị và truyền bất cứ lúc nào dựa trên số phần.Máy công cụ không chỉ cho phép điều chỉnh thủ công và kiểm soát các thông số xử lý cá nhân mà còn hỗ trợ kiểm soát hoàn toàn tự động cho toàn bộ trình tự xử lý.

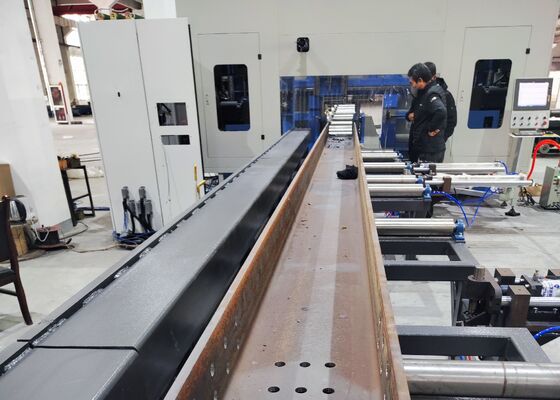

Trong các buổi trình diễn mẫu, chùm CNC và khoan kim loại ván, đánh dấu, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesCác mẫu được trình bày trong các cuộc biểu diễn này rõ ràng làm nổi bật khả năng của thiết bị để đạt được vị trí lỗ chính xác, sợi trục trơn tru và các mô hình đánh dấu rõ ràng,do đó hoàn toàn chứng minh độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.
Máy khoan, đánh dấu và cắt sợi hạch CNC tốc độ cao chủ yếu được sử dụng trong các nhà máy sản xuất cấu trúc thép và các dự án xây dựng cầu.nó cung cấp chế biến chính xác cho các chùm H được sử dụng trong khung và cấu trúc hỗ trợ, do đó đảm bảo một nền tảng vững chắc cho việc lắp ráp ổn định các cấu trúc thép. Trong xây dựng cầu, thiết bị thực hiện các hoạt động khoan chính xác cao trên các chùm H,không chỉ cải thiện tính toàn vẹn cấu trúc của cây cầu mà còn cho phép chúng chịu được tải trọng lâu dàiVới hiệu quả hoạt động đặc biệt, máy này cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, đảm bảo sự tiến bộ liền mạch của các dự án liên quan.
