Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DàixRộng: | 1200x1200mm | Chiều cao giàn: | 750mm |
|---|---|---|---|
| Độ côn trục chính: | BT50 | Đường kính khoan tối đa: | Φ60 mm |
| Chiều rộng khe chữ T: | 18mm | Đường kính khai thác: | M3-M28 |
| Tốc độ trục chính: | 30~3000 vòng/phút | Công suất động cơ trục chính servo: | 22KW |

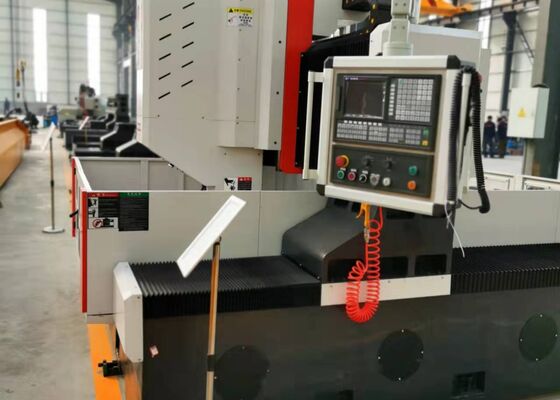

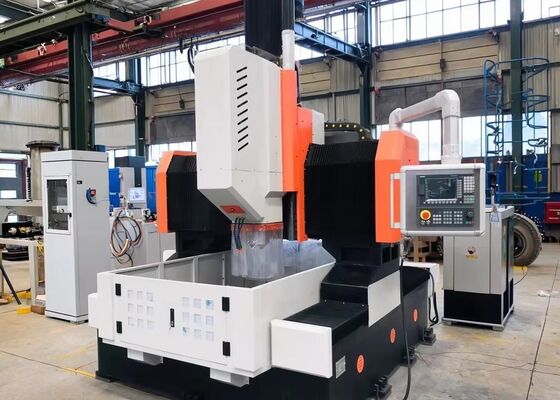

750mm Gantry Height Cnc Gantry Type Plate Steel Sheet Flange Drilling Machine 18mm T-Slot Width
Bảng giới thiệu sản phẩm
Máy khoan và máy xay kiểu cổng CNC được thiết kế đặc biệt cho các hoạt động khoan, trục, chạm và mài trên các mảnh làm bằng tấm và các thành phần cấu trúc.Nó có khả năng xử lý các mặt hàng như miếng lót, đĩa, vòng và tấm phẳng, với các thông số độ dày nghiêm ngặt trong phạm vi xử lý hiệu quả được chỉ định của máy.Máy hỗ trợ cả hai lỗ thông qua và lỗ mù gia công trên các thành phần vật liệu đơn và vật liệu tổng hợpVới tính năng điều khiển hoàn toàn kỹ thuật số trong toàn bộ quy trình gia công, nó đảm bảo dễ dàng vận hành và tăng hiệu quả.cung cấp kết quả chính xác cao để đáp ứng nhu cầu của nhiều loại, môi trường sản xuất quy mô lớn.
Thông số kỹ thuật:
| Workpiece size | LxW | 1200x1200 mm |
| Gantry height | 750 mm | |
| Workbench | T-slot width | 18mm |
| Drilling power head | Qty. | 1 |
| Máy thu tròn | BT50 | |
|
Max.drilling diameter Thép carbon thông thường |
Φ60 mm | |
| Tapping diameter | M3-M28 | |
| Tốc độ xoắn | 30~3000 r/min | |
| Servo spindle motor power | 22kW | |
| Distance from the lower end of the spindle to the worktable Khoảng cách từ cuối dưới của trục đến bàn làm việc | 200-750mm | |
|
Lateral movement of power head (chuyển động bên của đầu điện)(X axis) |
Max.horizontal stroke | 1200 mm |
| Lateral movement speed | 0~8 r/min | |
| Servo motor power for lateral movement Điện lực động cơ cho chuyển động bên | 2.4kW | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke | 1200 mm |
| Feed moving speed (tốc độ di chuyển thức ăn) | 0~8 m/min | |
| Feed servo motor power | 2.4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 550 mm |
| Moving speed (tốc độ di chuyển) | 0~8 m/min | |
| Servo motor power | 2.8kW (Brake) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy: độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | LxWxH | 4000x3800x2800 mm |
Tính năng sản phẩm
1Hệ thống truyền tải
Các đường ray hướng dẫn và trượt chính xác cao, nhập khẩu từ Đài Loan, được thiết kế đặc biệt để đảm bảo hoạt động trơn tru trong khi cải thiện đáng kể khả năng xử lý tải trọng nặng của thiết bị.Trục X và trục Z được trang bị hai và bốn hướng dẫn tuyến tính cuộn, tương ứng, phục vụ như các thành phần hướng dẫn và chịu tải cho cả chuyển động bên và chiều dọc.Thiết bị này đáp ứng đầy đủ các yêu cầu kỹ thuật cho các hoạt động khoan tốc độ caoĐể truyền điện, trục X và trục Z được điều khiển bởi động cơ servo AC, điều khiển các ốc vít chính xác để chuyển đổi chuyển động xoay thành dịch chuyển tuyến tính chính xác.
Trục Y được trang bị hai hướng dẫn tuyến tính lăn hạng nặng, mỗi cái kết hợp hai thanh trượt đường ray vuông, cùng nhau tạo thành cơ chế trượt trục Y.Thiết kế này không chỉ đáp ứng các yêu cầu độ cứng và sức mạnh cao của khung gantry mà còn cung cấp một số lợi ích kỹ thuật, bao gồm một hệ số ma sát thấp, vận động tốc độ cao, độ dập rung vượt trội, và một cuộc sống dịch vụ kéo dài.trục Y sử dụng công nghệ ổ đồng bộ động cơ servo, điều này thúc đẩy các ốc vít đồng thời, đảm bảo chuyển động chuyển động chính xác của bàn làm việc trục Y cho các hoạt động gia công CNC chính xác.
2Hệ thống bôi trơn tự động và cơ chế bảo vệ
Máy này được trang bị một hệ thống bôi trơn tự động áp suất một phần khối lượng được sản xuất ở Đài Loan, cung cấp bôi trơn kỹ lưỡng, không góc cho các thành phần chuyển động như đường ray hướng dẫn, vít chì,và giá đỡ, do đó kéo dài đáng kể tuổi thọ hoạt động của máy. trục X và trục Y được bảo vệ bằng vỏ chống bụi, trong khi các bảo vệ chống nước được lắp đặt xung quanh bàn làm việc,cung cấp bảo vệ tăng cường trong khi vận hành.
3. Hệ thống phân phối chất làm mát trung tâm:
Máy này được trang bị một hệ thống cung cấp chất làm mát trung tâm tiêu chuẩn.thereby reducing tool wear, kéo dài tuổi thọ công cụ và cải thiện bề mặt của các mảnh làm việc.The high-pressure coolant outlet at the tool tip provides reliable protection for both the workpiece surface and the high-speed rotary joint Các thiết bị có thể được sử dụng để làm việc trên mặt đất., ngăn ngừa tắc nghẽn do các chất gây ô nhiễm và tăng chất lượng tổng thể và hiệu quả hoạt động.
Thiết bị công nghiệp hiệu suất cao loại cổng CNC này, được thiết kế cho các hoạt động khoan và đánh dấu tấm và tấm kim loại,được thiết kế tỉ mỉ để gia công chính xác các thành phần giống như tấm và các bộ phận cấu trúc. Specifically optimized for processing workpieces such as flanges, discs, rings, and flat plates,Nó được xây dựng để đảm bảo rằng độ dày của các mảnh làm việc này tuân thủ nghiêm ngặt các thông số gia công hiệu quả được xác định trước của máy..
Trong các cơ sở sản xuất cấu trúc thép, thiết bị này thực hiện các hoạt động khoan và mài chính xác trên các tấm cấu trúc và các thành phần kết nối,Providing a reliable foundation for the stable assembly of steel frameworks cung cấp một nền tảng đáng tin cậy cho việc lắp ráp ổn định các khung thépTrong lĩnh vực năng lượng gió,nó cung cấp các giải pháp gia công chính xác cao cho các tháp tuabin gió và các vòm ếch quy trình quan trọng đảm bảo các thành phần này có thể chịu được điều kiện môi trường khắc nghiệt (eĐối với các dự án xây dựng cây cầu, thiết bị xử lý vạch cây cầu và hỗ trợ,cho phép tạo ra các kết nối mạnh mẽ và bền vững được thiết kế để chịu được tải năng động trong suốt thời gian hoạt động của cây cầu.
