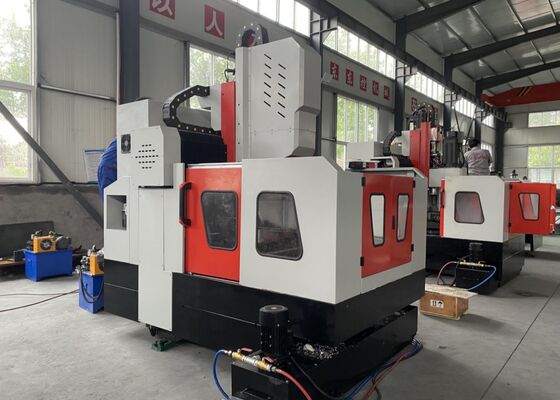

1200x1200mm kích thước đồ đạc CNC Gantry Flange thép máy khoan 22KW động cơ sức mạnh

1200x1200mm Workpiece Size CNC Gantry Flange Steel Drilling Machine 22KW Lượng động cơ

Bảng giới thiệu sản phẩm

The CNC gantry-type drilling and milling machine is specially engineered to perform drilling, chamfering, tapping, and milling operations on plate workpieces and structural components. Máy máy khoan và xay loại CNC được thiết kế đặc biệt để thực hiện các hoạt động khoan, khoan, đập, và xay trên các mặt hàng và các thành phần cấu trúc.Khả năng xử lý của nó mở rộng đến các mặt hàng như miếng lót, đĩa, nhẫn, và tấm phẳng, với các tham số độ dày được sắp xếp chặt chẽ với phạm vi xử lý hiệu quả được chỉ định của máy.The machine supports the machining of both through holes and blind holes on single-material and composite material components. Máy hỗ trợ việc gia công cả qua lỗ và lỗ mù trên các thành phần vật liệu đơn và vật liệu tổng hợp.. Equipped with fully digital control throughout the entire machining process, it guarantees ease of operation and superior efficiency. Máy này hoàn toàn phù hợp với sản xuất tự động,Delivering high-precision results to meet the requirements of multi-variety and large-scale manufacturing environments (đưa ra kết quả chính xác cao để đáp ứng các yêu cầu của môi trường sản xuất đa dạng và quy mô lớn).

Thông số kỹ thuật:

Tính năng sản phẩm

1Hệ thống truyền tải

Các đường ray và thanh trượt hướng dẫn độ chính xác cao, được lấy từ Đài Loan, được thiết kế đặc biệt để đảm bảo hoạt động trơn tru trong khi cải thiện đáng kể khả năng tải trọng nặng của thiết bị.The X-axis and Z-axis are fitted with two and four rolling linear guides Các trục X và trục Z được trang bị với hai và bốn đường dẫn tuyến tính cuộn, tương ứng, mà chức năng như các thành phần hướng dẫn và tải-đẩy cho cả hai lateral và longitudinal chuyển động.This configuration fully meets the technical requirements for high-speed drilling operations (tạm dịch: Cấu hình này hoàn toàn đáp ứng các yêu cầu kỹ thuật cho các hoạt động khoan tốc độ cao). Đối với truyền tải năng lượng, các trục X và trục Z được điều khiển bởi động cơ AC servo, mà sức mạnh chính xác cuộn bóng để chuyển đổi chuyển động xoay thành chính xác dịch chuyển tuyến tính.

The Y-axis is equipped with two heavy-duty rolling linear guides, each featuring two square rail sliders, forming the Y-axis sliding mechanism.This design not only meets the high rigidity and strength requirements of the gantry frame but also offers several technical advantages Thiết kế này không chỉ đáp ứng các yêu cầu về độ cứng và sức mạnh cao của khung gantry mà còn cung cấp một số lợi thế kỹ thuật, chẳng hạn như một hệ số ma sát thấp, chuyển động tốc độ cao, damping rung tuyệt vời, và một cuộc sống dịch vụ kéo dài.the Y-axis employs servo motor synchronous drive technology Các mô-tô đồng bộ, which drives the ball screws simultaneously, enabling the precise reciprocating motion of the Y-axis workbench for accurate CNC machining operations.

2. Hệ thống bôi trơn tự động và cơ chế bảo vệ:
This machine is equipped with a Taiwan-made volumetric partial-pressure automatic lubrication system, ensuring comprehensive, angle-free lubrication for moving components such as guide rails,vít dẫnCác trục X và trục Y được bảo vệ bởi vỏ chống bụi,while waterproof splash guards are installed around the workbench to offer enhanced protection during operation (tạm dịch: bảo vệ nước chống phun được lắp đặt xung quanh bàn làm việc để cung cấp bảo vệ tăng cường trong khi hoạt động).

3. Hệ thống phân phối chất làm mát trung tâm:
This machine is equipped with a standard central coolant delivery system. The internal coolant circulation efficiently prevents iron chips from sticking to the tool during machining. Máy này được trang bị với một hệ thống phân phối chất làm mát trung tâm tiêu chuẩn.thereby reducing tool wear, prolonging tool life, and enhancing the surface finish of workpieces.The high-pressure coolant outlet at the tool tip provides reliable protection for both the workpiece surface and the high-speed rotary joint Các thiết bị có thể được sử dụng để làm việc trên mặt đất., ngăn chặn các tắc nghẽn gây ra bởi các tạp chất và cải thiện chất lượng và hiệu quả hoạt động tổng thể.

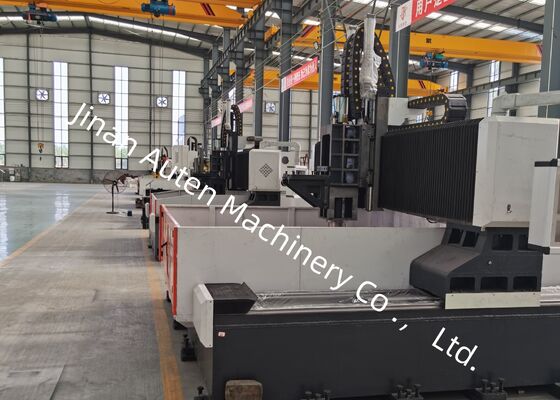

This high-performance CNC gantry-type industrial equipment, engineered for plate and sheet metal drilling and marking operations,is meticulously designed for the accurate machining of plate-like components and structural parts (được thiết kế kỹ lưỡng cho việc gia công chính xác các thành phần giống như tấm và các bộ phận cấu trúc). Specifically optimized for processing workpieces such as flanges, discs, rings, and flat plates,it is built to a key specification that the thickness of these workpieces must strictly align with the machine?? s predefined effective machining parameters Nó được xây dựng theo một đặc điểm chính là độ dày của các mảnh phải phù hợp chặt chẽ với các thông số gia công hiệu quả đã được xác định trước..
