Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi chiều rộng chùm tia H (mm): | 100~1000 | Phạm vi chiều cao dầm H (mm): | 100~500 |
|---|---|---|---|
| Phạm vi chiều rộng thép kênh (mm): | 100~1000 | Phạm vi chiều cao thép kênh (mm): | 100~250 |
| Tối đa. độ dày phôi (mm): | 80 | Tối đa. chiều dài phôi (m): | 12 hoặc 15 (tùy chọn) |
| Lỗ trục chính côn: | BT40 | Đường kính khoan tối đa (mm): | 40 |

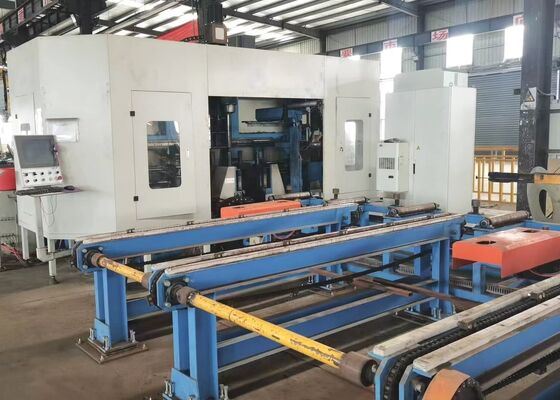

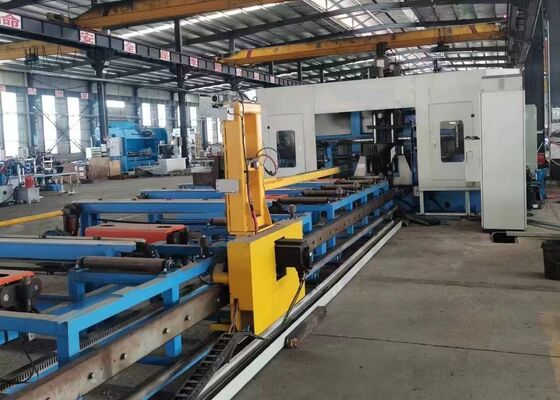

Máy khoan hạch H CNC mới cho xây dựng thép 11/15KW Điện động cơ xoắn
Bảng giới thiệu sản phẩm:
Máy khoan hạch H CNC chủ yếu được thiết kế để khoan, chạm, đánh dấu và đánh dấu thép hình H, thép kênh, thép góc và các vật liệu kim loại khác.Nó được sử dụng rộng rãi trong ngành công nghiệp cấu trúc thép, bao gồm các ứng dụng trong các tòa nhà, nhà để xe, tháp và cấu trúc lưới.
1Một giải pháp khoan quan trọng và chuyên biệt cho xây dựng cấu trúc thép.
2Có khả năng khoan lỗ trên ba bề mặt của H-beam và kênh đồng thời, đảm bảo độ chính xác và hiệu quả cao.
3Được trang bị 7 trục CNC, cho phép tự động hoàn toàn, chính xác cho ăn và định vị.
4. Tương thích với AUTOCAD và DSTV bản vẽ mảnh làm việc, dễ dàng chuyển đổi chúng thành các chương trình gia công.
Các thông số sản phẩm:
| Mô hình | BHD1000/3 |
| H Phạm vi chiều rộng chùm (mm) | 100~1000 |
| H Phạm vi chiều cao chùm (mm) | 100~500 |
| Phạm vi chiều rộng thép kênh (mm) | 100~1000 |
| Phạm vi chiều cao thép kênh (mm) | 100~250 |
| Độ dày tối đa của mảnh (mm) | 80 |
| Chiều dài tối đa của mảnh (m) | 12 hoặc 15 (tùy chọn) |
| Khoan khoan qty. | Tổng cộng 3 trục, một trục trên đơn vị trên, bên trái và bên phải tương ứng |
| Đường trục trục trục | BT2 |
| Chuỗi đường kính khoan tối đa (mm) | 40 |
| Sức mạnh động cơ xoắn (kW) | "Hãy làm theo lời Đức Chúa Trời", 15/11 |
| Tốc độ quay của trục (r/min) | 100~3000 |
| Tốc độ cấp bốc (m/phút) | 0~10 |
| Tốc độ cho ăn theo trục X (m/min) | 0~20 |
| Số lượng tạp chí dụng cụ | 3 |
| Loại tạp chí công cụ và công suất | Loại hàng, 3x4 (không cần thiết) |
| Đơn vị đánh dấu (không cần thiết) | Nhập đĩa, 36 ký tự, kích thước ký tự Φ10mm |
| Hệ thống CNC | Siemens Đức, Nhật Bản Panasonic, Trung Quốc |
| Phương pháp làm mát | Làm mát phun, làm mát bên trong + làm mát bên ngoài |
| Kích thước tổng thể của máy (m) | Khoảng 33x5.5x3.5 |
| Tổng công suất ((kW) | Khoảng 60 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Tính năng sản phẩm:
1Cơ chế cấp của máy cưa sợi có kết hợp một hệ thống kẹp và cấp bánh xe được điều khiển bởi CNC, đảm bảo hoạt động tốc độ cao và độ chính xác định vị chính xác.
2. ba BT40 spindles tốc độ cao được sử dụng để khoan ba bề mặt của chùm H. Được trang bị khoan carbide, các spindles có thể đạt được tốc độ xoay lên đến 3000 rpm,đảm bảo hiệu quả xử lý vượt trội và hiệu suất khoan xuất sắcCác chip được tạo ra trong quá trình khoan được loại bỏ hiệu quả bởi máy vận chuyển chip kiểu chuỗi.
3Hệ thống làm mát dây khoan chùm CNC sử dụng công nghệ làm mát sương mù, cung cấp cả khả năng làm mát bên trong và bên ngoài.Mỗi đơn vị trục khoan được trang bị một vòi làm mát bên ngoài chuyên dụng và một đầu nối làm mát bên trong, mang lại sự linh hoạt để chọn phương pháp làm mát phù hợp dựa trên các yêu cầu khoan cụ thể.tùy thuộc vào nhu cầu hoạt động.
4Hệ thống thay đổi công cụ tự động (ATC) có thể được cài đặt theo thông số kỹ thuật của khách hàng, loại bỏ sự cần thiết của thay đổi công cụ thủ công.Tính năng này làm giảm đáng kể thời gian ngừng hoạt động và cải thiện hiệu quả hoạt động tổng thể.
5. Máy khoan chùm có thể được trang bị tùy chọn với một hệ thống đánh dấu đĩa thủy lực.cho phép đánh dấu nhanh tối đa 36 ký tự khác nhau.
6Các chức năng tự động ghi và chạm thay thế các quy trình ghi thủ công truyền thống.tiết kiệm thời gian và cải thiện độ chính xácNgoài ra, các hoạt động chạm vào có thể được thực hiện trên các vòm và mạng lưới H-beam, làm tăng đáng kể hiệu quả sản xuất.
7. Quá trình kẹp mảnh làm việc trong quá trình cho ăn và chế biến trên máy khoan chùm CNC bao gồm nâng theo chiều dọc, kẹp đẩy bên,và việc giữ và giải phóng các kẹp được tự động hóa hoàn toàn bởi hệ thống thủy lựcĐiều này đảm bảo hoạt động đáng tin cậy và nhất quán của thiết bị trong suốt quá trình.
8Hệ thống điều khiển bao gồm một máy tính trung tâm và một PLC, với các thành phần chính được lấy từ các thương hiệu quốc tế nổi tiếng.cho phép các nhà khai thác dễ dàng chỉnh sửa các chương trình khác nhauDữ liệu thiết kế cấu trúc, chẳng hạn như các tệp DXF và DSTV được tạo bởi các hệ thống AutoCAD hoặc TEKLA Structures của bên thứ ba, có thể được nhập một cách liền mạch.

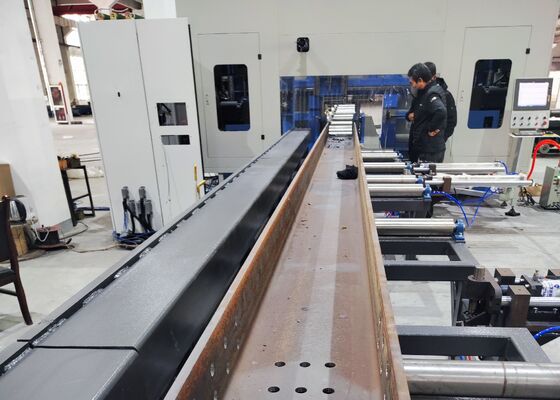

Trong các buổi trình diễn mẫu, các tấm chùm CNC khoan kim loại, đánh dấu, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesCác mẫu được hiển thị trong các bản trình diễn này rõ ràng làm nổi bật khả năng của máy để đạt được vị trí lỗ chính xác, các sợi được nhấn sạch sẽ,và mô hình đánh dấu rõ ràng chứng minh đầy đủ độ chính xác và độ tin cậy cao của nó trong các kịch bản ứng dụng thực tế.
Máy khoan, đánh dấu và cắt sợi hạch CNC tốc độ cao chủ yếu được sử dụng trong các nhà máy chế tạo cấu trúc thép và các dự án xây dựng cầu.nó thực hiện xử lý chính xác trên các chùm H được sử dụng trong khung và hệ thống hỗ trợ, cung cấp một nền tảng vững chắc cho việc lắp ráp ổn định các cấu trúc thép.do đó tăng cường tính toàn vẹn cấu trúc của cây cầu và đảm bảo khả năng chịu tải dài hạn của chúngVới hiệu quả hoạt động đặc biệt của nó, máy cung cấp hỗ trợ đáng tin cậy cho các lĩnh vực cơ sở hạ tầng quan trọng này, thúc đẩy sự tiến bộ suôn sẻ của các dự án liên quan.
